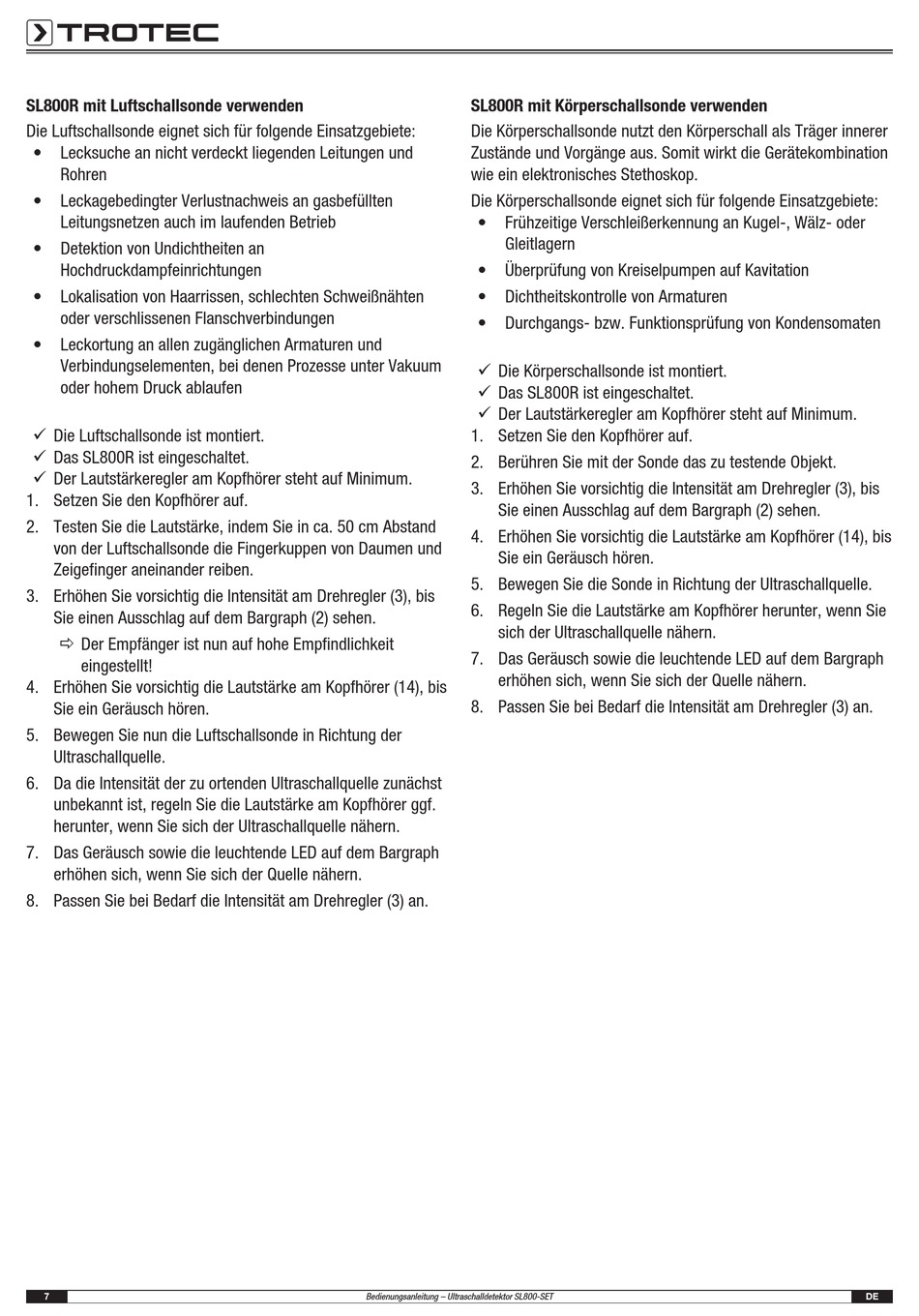

SL800R mit Luftschallsonde verwenden
Die Luftschallsonde eignet sich für folgende Einsatzgebiete:
• Lecksuche an nicht verdeckt liegenden Leitungen und
Rohren
• Leckagebedingter Verlustnachweis an gasbefüllten
Leitungsnetzen auch im laufenden Betrieb
• Detektion von Undichtheiten an
Hochdruckdampfeinrichtungen
• Lokalisation von Haarrissen, schlechten Schweißnähten
oder verschlissenen Flanschverbindungen
• Leckortung an allen zugänglichen Armaturen und
Verbindungselementen, bei denen Prozesse unter Vakuum
oder hohem Druck ablaufen
ü Die Luftschallsonde ist montiert.
ü Das SL800R ist eingeschaltet.
ü Der Lautstärkeregler am Kopfhörer steht auf Minimum.
1. Setzen Sie den Kopfhörer auf.
2. Testen Sie die Lautstärke, indem Sie in ca. 50 cm Abstand
von der Luftschallsonde die Fingerkuppen von Daumen und
Zeigefinger aneinander reiben.
3. Erhöhen Sie vorsichtig die Intensität am Drehregler (3), bis
Sie einen Ausschlag auf dem Bargraph (2) sehen.
ð Der Empfänger ist nun auf hohe Empfindlichkeit
eingestellt!
4. Erhöhen Sie vorsichtig die Lautstärke am Kopfhörer (14), bis
Sie ein Geräusch hören.
5. Bewegen Sie nun die Luftschallsonde in Richtung der
Ultraschallquelle.
6. Da die Intensität der zu ortenden Ultraschallquelle zunächst
unbekannt ist, regeln Sie die Lautstärke am Kopfhörer ggf.
herunter, wenn Sie sich der Ultraschallquelle nähern.
7. Das Geräusch sowie die leuchtende LED auf dem Bargraph
erhöhen sich, wenn Sie sich der Quelle nähern.
8. Passen Sie bei Bedarf die Intensität am Drehregler (3) an.
7
SL800R mit Körperschallsonde verwenden
Die Körperschallsonde nutzt den Körperschall als Träger innerer
Zustände und Vorgänge aus. Somit wirkt die Gerätekombination
wie ein elektronisches Stethoskop.
Die Körperschallsonde eignet sich für folgende Einsatzgebiete:
• Frühzeitige Verschleißerkennung an Kugel-, Wälz- oder
Gleitlagern
• Überprüfung von Kreiselpumpen auf Kavitation
• Dichtheitskontrolle von Armaturen
• Durchgangs- bzw. Funktionsprüfung von Kondensomaten
ü Die Körperschallsonde ist montiert.
ü Das SL800R ist eingeschaltet.
ü Der Lautstärkeregler am Kopfhörer steht auf Minimum.
1. Setzen Sie den Kopfhörer auf.
2. Berühren Sie mit der Sonde das zu testende Objekt.
3. Erhöhen Sie vorsichtig die Intensität am Drehregler (3), bis
Sie einen Ausschlag auf dem Bargraph (2) sehen.
4. Erhöhen Sie vorsichtig die Lautstärke am Kopfhörer (14), bis
Sie ein Geräusch hören.
5. Bewegen Sie die Sonde in Richtung der Ultraschallquelle.
6. Regeln Sie die Lautstärke am Kopfhörer herunter, wenn Sie
sich der Ultraschallquelle nähern.
7. Das Geräusch sowie die leuchtende LED auf dem Bargraph
erhöhen sich, wenn Sie sich der Quelle nähern.
8. Passen Sie bei Bedarf die Intensität am Drehregler (3) an.
