7 Heizkessel installieren
Heizungsvorlauf anschließen
Gegenflansch am Vorlauf abschrauben.
Gegenflansch am Vorlaufrohr (bauseits) anbringen
( Tab. 8, Seite 19).
ANLAGENSCHADEN
durch falsch oder nicht montierte Rück-
schlagklappe.
VORSICHT!
Beachten Sie, dass der Pfeil auf der Rück-
schlagklappe die Durchlassrichtung an-
gibt. Gegen die Pfeilrichtung sperrt die
Rückschlagklappe.
Rückschlagklappe mit der Fließrichtung vom Heiz-
kessel weg montieren (Pfeil auf Rückschlagklappe
beachten).
Dichtung zwischen Gegenflansch und Rückschlag-
klappe einlegen
Dichtung zwischen Flansch am Heizkessel und
Rückschlagklappe einlegen.
Flanschverbindung mit je vier Schrauben mit Unter-
legscheiben und Muttern mit Unterlegscheiben hand-
fest anschrauben.
Rückschlagklappe mittels Montagehilfe mittig aus-
richten und dabei Schrauben fest anziehen.
20 Montage- und Wartungsanleitung Gas-Brennwertkessel Logano plus GB312 • Ausgabe 12/2006
1
8 7
VK

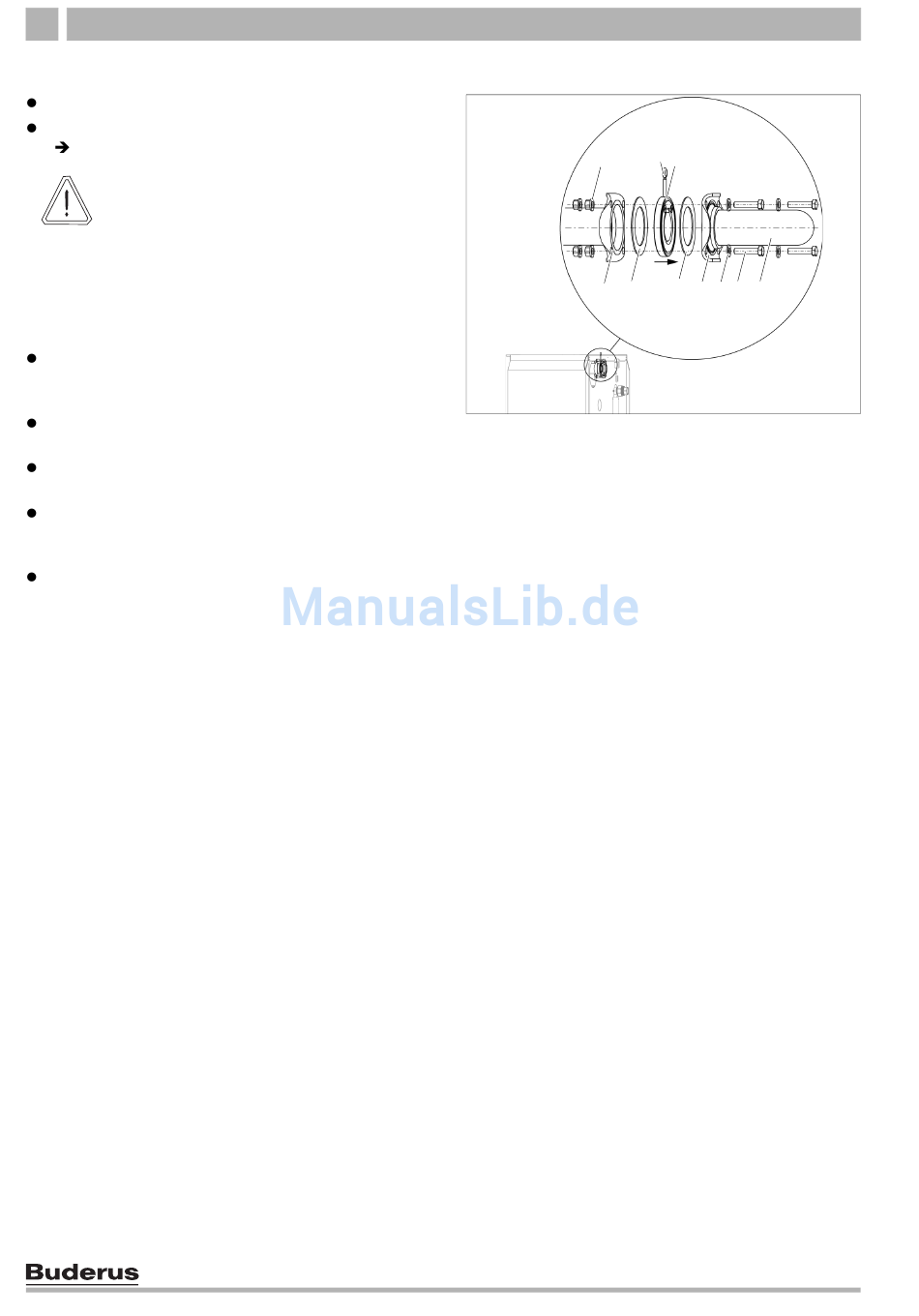

Abb. 13 Vorlauf montieren
1 Mutter und Unterlegscheibe x 4
2 Rückschlagklappe x 1
3 Vorlaufrohr (bauseits)
4 Schraube x 4
5 Unterlegscheibe x 4
6 Gegenflansch x 1
7 Dichtung x 2
8 Flansch am Vorlauf des Heizkessels x 1
9 Montagehilfe
Änderungen aufgrund technischer Verbesserungen vorbehalten!
9 2
7 6 5 4 3
