Bedienungsanleitung
Komponente
1 Plattenwärmeübertrager HE
2 Plattenwärmeübertrager WW
3 Elektronische Regelung
4 Stellantrieb HE, AMV 13
5 Volumenstromregler mit
Motorstellventil
6 Danfoss Anlegefühler ESMC
7 PTC2+P Regler
8 Sicherheitsventil
9 Sicherheitsventil
10 Umwälzpumpe HE
11 Umwälzpumpe FH
12 Thermometer, FW Rücklauf
13 Thermometer, FW Vorlauf
14 Thermometer, Warmwasser
15 Thermometer, HE Vorlauf
16 Thermometer, HE Rücklauf
17 Thermostat für Bypass/Zirkulation
18 Manometer
19 Ausdehnungsgefäß
20 Fühlertasche für VMZ
21 Passstück für VMZ
22 Schmutzfänger
23 Elektrischer Stellantrieb
24 3-Wege Stellventil
25 Thermometer, FH Rücklauf
26 Thermometer, FH Vorlauf
Bitte bemerken:

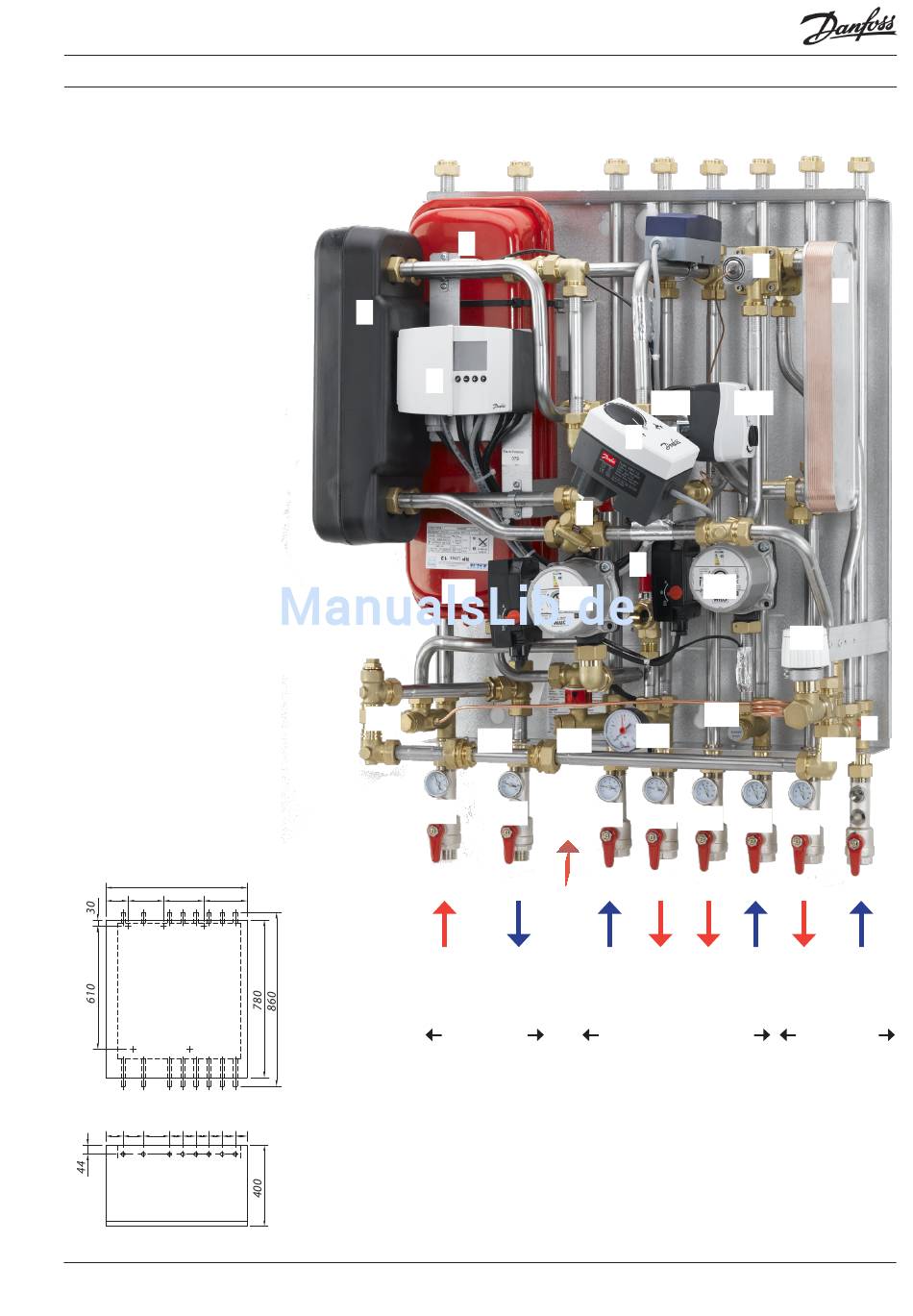

Dieses Foto zeigt eine Akva Lux II VX H2.
Varianten mit anderen Komponenten
können vorkommen. Regelung ist aber
grundsätzlich wie in dieser Anleitung
angegeben.
Bedienungsanleitungen für die eingebauten
Komponenten werden zusammen mit der
Hausstation geliefert.
700
110 175 200 215
1 2 3 4 5 6 7 8
85 100 130 6565 65 65 65 60
1 2 3 4 5 6 7 8
von oben
Akva Lux II VX H2
1
20
22
13
Wand
Produced by Danfoss Redan A/S · 03.2010
6
3
5
19
10
21 22
12
16
Zirkulation
FW FW HE
Vorlauf Rücklauf Rücklauf
Primär
7
24 23
4
9
11
17
22
18
15
26
25
14
HE FH FH
Vorlauf Vorlauf Rücklauf WW
Sekundär
2
8
22
KW
Brauchwarm-
wasser
5
