- Seite 1 3,6V LI-IONEN AKKUSCHRAUBER Model Nr.: LY529-Li-360 Artikel Nr.: 63492 Originalbetriebsanleitung 63492_Anleitung_A6_D.indb 1 06.03.17 15:37...
-
Seite 2: Inhaltsverzeichnis
3,6V Li-Ion Akku-Schrauber Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ..................Allgemeines ............................... Zeichenerklärung ............................Sicherheit ..............................Bestimmungsgemäße Verwendung .................. Restrisiken .................................. Allgemeine Sicherheitshinweise für Elektrowerkzeuge ...... Sicherheitshinweise für Batterieladegeräte ..........Vor Verwendung ..........................Produkt und Lieferumfang prüfen ..................Batterie laden ..............................Ladezustand anzeigen .......................... - Seite 3 3,6V Li-Ion Akku-Schrauber Wartung, Reinigung und Lagerung ................Wartung ..................................Reinigung ................................Lagerung ................................... Störungen und Behebung ....................Technische Daten ..........................CE-Konformitätserklärung ....................Entsorgung .............................. Altgerät entsorgen ............................. Batterien und Akkus ..........................Verpackung entsorgen ........................KUNDENDIENST www.walter-werkzeuge.com A(06246) 72091 600 63492_Anleitung_A6_D.indb 3 06.03.17 15:37...
-
Seite 4: Lieferumfang / Teilebezeichnung

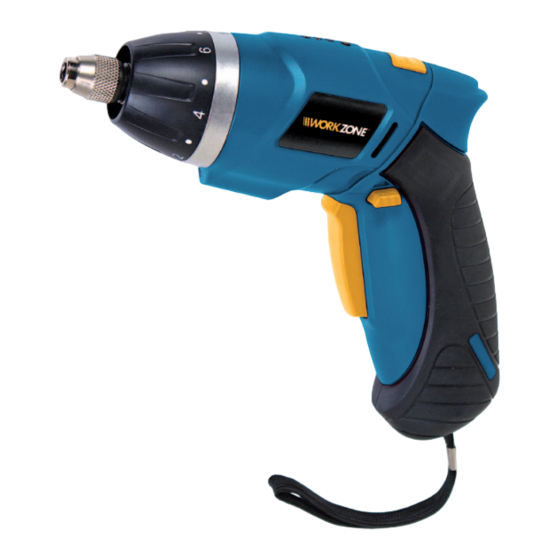

3,6V Li-Ion Akku-Schrauber Lieferumfang / Teilebezeichnung 1 LED-Ladezustandsanzeige 2 Taste für LED-Ladezustand 3 Handgriffarretierung 4 Ladebuchse 5 Schalter für Links- / Rechtslauf und Abzugssperre 5 Ein- / Ausschalter 7 Bit-Set 8 Batterieladegerät 9 Ladekabel mit Stecker 10 LED Arbeitsleuchte 11 Drehmomentvorwahl 12 Werkzeugaufnahme 1/4"... - Seite 5 3,6V Li-Ion Akku-Schrauber KUNDENDIENST www.walter-werkzeuge.com A(06246) 72091 600 63492_Anleitung_A6_D.indb 5 06.03.17 15:37...
-
Seite 6: Allgemeines
Allgemeines 3,6V Li-Ion Akku-Schrauber Allgemeines Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen des Produktes führen. - Seite 7 Allgemeines 3,6V Li-Ion Akku-Schrauber Lesen Sie die Bedienungsanleitung. Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Positive Polarität Nur im Innenbereich verwenden. Konformitätserklärung (siehe Kaptial „Konformitätserklärung“): mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden...
-
Seite 8: Sicherheit
Sicherheit 3,6V Li-Ion Akku-Schrauber Sicherheit Bestimmungsgemäße Verwendung Der Akkuschrauber ist für das Eindrehen von Schrauben in Holz und holzähnlichen Materialien in Übereinstimmung mit der Bedienungsanleitung und den Sicherheitshinweisen bestimmt. Der Akkuschrauber ist ausschließlich für den normalen Haus-/ Hobbygebrauch und nicht für den gewerblichen Einsatz vorgesehen. -
Seite 9: Restrisiken
Sicherheit 3,6V Li-Ion Akku-Schrauber Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art des Akkuschraubers können folgende Gefährdungen auftreten: • Verletzung und Sachschäden, die durch herumfliegende Teile oder brechende Werkzeugaufsätze Verursacht werden. • Gesundheitsschäden, die durch das Arbeiten mit giftigen oder gesundheitsschädlichen Materialien auftreten (z.b. - Seite 10 Sicherheit 3,6V Li-Ion Akku-Schrauber 1) Arbeitsplatzsicherheit a. Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
- Seite 11 Sicherheit 3,6V Li-Ion Akku-Schrauber bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
- Seite 12 Sicherheit 3,6V Li-Ion Akku-Schrauber tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
- Seite 13 Sicherheit 3,6V Li-Ion Akku-Schrauber oder ausschalten lässt, ist gefährlich und muss repariert werden. c. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
- Seite 14 Sicherheit 3,6V Li-Ion Akku-Schrauber h. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
-
Seite 15: Sicherheitshinweise Für Batterieladegeräte
Ladegerät zu verschrotten. c. Zweckentfremden Sie das Ladegerät nicht! Das Ladegerät dient ausschließlich zum Laden des 3,6 V / 1300 mAh Akkuschraubers Modell LY529-Li-360. Zweckentfremdeter Gebrauch kann zu Brand oder tödlichem Stromschlag führen. d. Warnung! Versuchen Sie nicht, nicht-wiederaufladbaren Batterien mit dem Ladegerät aufzuladen. -
Seite 16: Vor Verwendung
Vor Verwendung 3,6V Li-Ion Akku-Schrauber Vor Verwendung Produkt und Lieferumfang prüfen 1. Nehmen Sie den Akkuschrauber und das Zubehör aus der Verpackung. 2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Kapitel LIEFERUMFANG / TEILEBEZEICHNUNG). 3. Kontrollieren Sie, ob der Akkuschrauber oder das Zubehör Schäden aufweisen. -
Seite 17: Ladezustand Anzeigen
Vor Verwendung 3,6V Li-Ion Akku-Schrauber leuchten alle 3 LEDs auf. • Während des Ladevorgangs kann der Akkuschrauber nicht betrieben werden. • Trennen Sie nach Ladeende das Batterieladegerät von der Netzsteckdose und den Stecker von der Ladebuchse des Akku- Schraubers. Ladezustand anzeigen •... -
Seite 18: Verwendung Als Akkuschrauber / Stabschrauber
Vor Verwendung 3,6V Li-Ion Akku-Schrauber Verwendung als Akkuschrauber / Stabschrauber Der Akkuschrauber ist mit einem schwenkbaren Handgriff ausgestattet. Diese Funktion ermöglicht es, den Akkuschrauber mit Pistolengriff in einen Stabschrauber umzubauen. Die längere Reichweite des Stabschraubers kann bei schwer erreichbaren Schrauben hilfreich sein. •... -
Seite 19: Montage Von Schraubendrehereinsätzen
Verwendung 3,6V Li-Ion Akku-Schrauber Montage von Schraubendrehereinsätzen • Schieben Sie den gewünschten Schraubendrehereinsatz in die magnetische Werkzeugaufnahme HINWEIS Im Lieferumfang sind vier Schraubendrehereinsätze enthalten. Achten Sie bei der Anschaffung zusätzlicher Werkzeugeinsätze darauf, dass diese einen 1/4" (6,35mm) Sechskantschaft haben. Verwendung Ein-/Ausschalten Einschalten: Drücken Sie den... -
Seite 20: Links-/ Rechtslauf, Abzugssperre
Verwendung 3,6V Li-Ion Akku-Schrauber Der Akkuschrauber ist mit einer LED Arbeitsleuchte ausgestattet. Diese leuchtet bei Betätigung des Ein-/ Ausschalter. Links-/ Rechtslauf, Abzugssperre Die Rotationsrichtung des Akkuschraubers lässt sich mit dem Schalter Links-/ Rechtslauf einstellen. • Schieben Sie den Schalter nach links für Rotation im Uhrzeigersinn. -
Seite 21: Drehmoment Einstellen
Verwendung 3,6V Li-Ion Akku-Schrauber Drehmoment einstellen Das Drehmoment des Akkuschraubers kann mit Hilfe der Drehmomentvorwahl der Härte des Werkstückes angepasst werden, wobei 1 für das niedrigste und 10 für das höchste Drehmoment steht. Bei korrekter Einstellung löst die Rutschkupplung aus, wenn der Schraubenkopf plan mit dem Werkstück aufliegt. -
Seite 22: Wartung, Reinigung Und Lagerung
Wartung, Reinigung und Lagerung 3,6V Li-Ion Akku-Schrauber ohne Vorbohren eingeschraubt werden. In anderen Hölzern oder bei großen Schraubendurchmessern ist Vorbohren zu empfehlen. Bei Senkschrauben ist das Bohrloch anzusenken. Bei Holzschrauben mit nicht durchgängigem Gewinde bohren Sie ca. eine halbe Schraubenlänge vor. Wartung, Reinigung und Lagerung Wartung Außer der regelmäßigen Reinigung ist Ihr Akkuschrauber... -
Seite 23: Wartung Reinigung Lagerung
Wartung, Reinigung und Lagerung 3,6V Li-Ion Akku-Schrauber HINWEIS Öffnen Sie den Akkuschrauber nicht. Der Akkuschrauber enthält keine für den Benutzer nützlichen Teile. Lagerung Reinigen Sie den Akkuschrauber vor der Lagerung. Bei Nichtgebrauch lagern Sie den Akkuschrauber an einem sicheren, kühlen, trockenen und gut belüfteten Ort, außerhalb der Reichweite von Kindern. -
Seite 24: Technische Daten
Technische Daten 3,6V Li-Ion Akku-Schrauber WARNUNG Lassen Sie Reparaturen am Akkuschrauber oder Ladegerät nur von einer autorisierten Fachwerkstatt durchführen. Technische Daten 3,6V Akkuschrauber LY529-Li-360 Batterie 3,6 V Bitaufnahme 1/4" = 6,35 mm hex Leerlaufdrehzahl max. 180 min Batterie-Ladegerät IVP0500-0800 Nennspannung 230 –... - Seite 25 Technische Daten 3,6V Li-Ion Akku-Schrauber Vibrationsmesswerte Schrauben: ah = 1,761 m/s , Unsicherheit K = 1,5 m/s Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem genormten Messverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
- Seite 26 Technische Daten 3,6V Li-Ion Akku-Schrauber (indem man alle Teile des Arbeitszyklus, wie z.B. die Zeiten, wenn es Werkzeug ausgeschaltet wird und wenn es im Leerlauf betrieben wird zusätzlich zur Einschaltzeit berücksichtigt.) Ergreifen sie Maßnahmen zur Eindämmung der Schwingungsbelastung: • Gerät benutzen, wie in der Anleitung beschrieben. •...
-
Seite 27: Ce-Konformitätserklärung
CE-Konformitätserklärung 3,6V Li-Ion Akku-Schrauber CE-Konformitätserklärung KUNDENDIENST www.walter-werkzeuge.com A(06246) 72091 600 63492_Anleitung_A6_D.indb 27 06.03.17 15:38... -
Seite 28: Entsorgung
Entsorgung 3,6V Li-Ion Akku-Schrauber Entsorgung Altgerät entsorgen Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EG) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf (WEEE). Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. -
Seite 29: Verpackung Entsorgen
bei einer Sammelstelle in Ihrer Gemeinde/ Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werde können. *gekennzeichnet mit: Cd= Cadmium, Hg=Quecksilber, Pb=Blei Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff- Sammlung. - Seite 30 3,6V Li-Ion Akku-Schrauber KUNDENDIENST www.walter-werkzeuge.com A(06246) 72091 600 A(06246) 72091 600 H(01) 347 5040 S(01) 583 8304 3492_Anleitung_A6_D.indb 30 06.03.17 15:38...
- Seite 31 3,6V Li-Ion Akku-Schrauber KUNDENDIENST www.walter-werkzeuge.com A(06246) 72091 600 63492_Anleitung_A6_D.indb 31 06.03.17 15:38...
- Seite 32 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 06246 72091-600 service@walteronline.com MODELL: LY529-Li-360 ARTIKELNUMMER: 63492 05/2017 63492_Anleitung_A6_D.indb 32 06.03.17 15:38...
