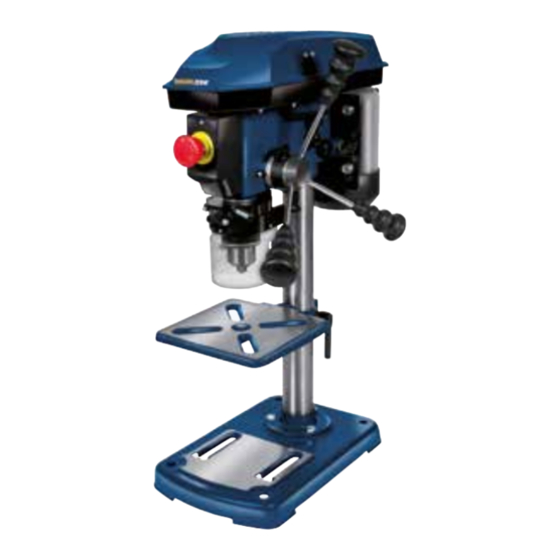

Tischbohrmaschine
Verwandte Anleitungen für Workzone WZ-TB 16 L
Inhaltszusammenfassung für Workzone WZ-TB 16 L
- Seite 1 Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Tischbohrmaschine Perceuse à colonne | Trapano a colonna WZ-TB 16 L Deutsch ..06 Français ..35 Italiano ..65 Originalbetriebsanleitung · Traduction du mode d’emploi d’origine · Traduzione del manuale originale ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................3 Verwendung ................4 Lieferumfang/Geräteteile ...........6 QR-Codes ................7 Allgemeines .................8 Bedienungsanleitung lesen und aufbewahren ....8 Zeichenerklärung ..............8 Sicherheit ................9 Bestimmungsgemäßer Gebrauch ........9 Restrisiken ................10 Sicherheitshinweise ..............11 Sicherheitshinweise für Bohrmaschinen ......14 Sicherheitshinweise für den Linienlaser ......15 Sicherheitshinweise für Batterien ........ -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Not-Ausschalter Abdeckhaube Klemmschraube für Verriegelungsschraube Bohrtiefeneinstellung Motor Schraubstock Befestigungsschraube, 2×; Scheibe, 4×; Spannschraube für Motor, 2× Federring, 2×; Mutter, 2× Handgriffaufnahme Sechskantschraube, 3× Handgriff, 3× Schraube für Linienlaser Bohrsäule Innensechskantschlüssel Skala für Neigungsverstellung Bohrfutterschlüssel Drehknebel für Höhenverstellung Ein-/Ausschalter I/O (Einschalter I: grün;... -
Seite 7: Qr-Codes
QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone- Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 8: Allgemeines
Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Tischbohrmaschine WZ-TB 16 L (im Folgenden nur „Bohrmaschine“ genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Bohr- maschine verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 9: Sicherheit
Sicherheit Tragen Sie eine Schutzbrille. Tragen Sie eine Staubschutzmaske. Tragen Sie Gehörschutz. Tragen Sie ggf. ein Haarnetz oder eine Mütze, um zu verhindern, dass Haare sich in drehenden Teilen verfangen. Dieses Gerät entspricht der Schutzklasse I. Sicherheit Bestimmungsgemäßer Gebrauch Die Bohrmaschine ist ausschließlich für den Privatanwender im Hobby- und Do-it-yourself-Bereich zum Bohren von Werkstoffen wie z. B. -
Seite 10: Restrisiken
Sicherheit • Nichtbeachtung etwaiger für die Verwendung der Bohrmaschine spezifischer und/oder allgemein geltender Unfallverhütungs-, arbeitsmedizinischer oder sicherheitstechnischer Vorschriften; • Verwendung von Zubehör und Ersatzteilen, die nicht für die Bohrmaschine bestimmt sind; • Veränderungen an der Bohrmaschine; • Reparatur der Bohrmaschine durch einen anderen als den Hersteller oder eine Fachkraft;... - Seite 11 Sicherheit Sicheres Arbeiten 1) Halten Sie Ihren Arbeitsbereich in Ordnung • Unordnung im Arbeitsbereich kann Unfälle zur Folge haben. 2) Berücksichtigen Sie Umgebungseinflüsse • Setzen Sie Elektrowerkzeuge nicht dem Regen aus. • Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Um gebung. •...
- Seite 12 Sicherheit 9) Benutzen Sie Schutzausrüstung • Tragen Sie eine Schutzbrille. • Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske. 10) Schließen Sie die Staubabsaugung-Einrichtung an • Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhan- den sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.
-
Seite 13: Sicherheitshinweise Für Bohrmaschinen
Sicherheit 18) Benutzen Sie Verlängerungskabel für den Außenbereich • Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel. 19) Seien Sie aufmerksam • Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind. 20) Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen •... - Seite 14 Sicherheit • Halten Sie Ihren Arbeitsplatz bis auf das zu bearbeitende Werk- stück sauber. Scharfkantige Bohrspäne und Gegenstände können zu Verletzungen führen. Materialmischungen sind besonders gefährlich. Leichtmetallstaub z. B. kann brennen oder explodieren. • Stellen Sie vor Arbeitsbeginn die richtige Drehzahl ein. Die Dreh- zahl muss zu dem Bohrerdurchmesser und dem zu bohrenden Werkstück passen.
-
Seite 15: Sicherheitshinweise Für Den Linienlaser
Sicherheit Sicherheitshinweise für den Linienlaser − Richten Sie den Laserstrahl nicht auf Personen, Tiere oder reflektierende Oberflächen und blicken Sie nicht selbst in den Laserstrahl. Dieser Laser erzeugt Laserstrahlung der Laserklasse 2 gemäß DIN EN 60825-1. Dadurch können Sie Personen blenden. −... -
Seite 16: Ergänzende Sicherheitshinweise
Sicherheit − Verwenden Sie keine alten und neuen Batterien unterschiedlichen Typs zusammen. Ergänzende Sicherheitshinweise − Die Bohrmaschine darf ausschließlich von Erwachsenen benutzt werden. − Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Bohrmaschine spielen. − Halten Sie Kinder von Verpackungsmaterial und Kleinteilen fern. Bei Ver- schlucken besteht Erstickungsgefahr. -
Seite 17: Bohrmaschine Und Lieferumfang Prüfen
Bohrmaschine und Lieferumfang prüfen − Halten Sie die Bohrmaschine, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern. − Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird. − Knicken Sie das Netzkabel nicht und legen Sie es nicht über scharfe Kanten. −... -
Seite 18: Montage
Montage Montage • Um die Bohrsäule anschrauben zu können, benötigen Sie einen 13er Gabel- oder Maulschlüssel. • Stellen Sie sicher, dass die Bohrmaschine vollständig und richtig zusammengebaut wird, bevor Sie sie in Betrieb nehmen. 1. Stellen Sie die Grundplatte auf einen festen und stabilen Untergrund, z. B. eine Werkbank. -
Seite 19: Betrieb
Betrieb Betrieb WARNUNG! Verletzungsgefahr! Versehentliches Anlaufen der Bohrmaschine kann zu schweren Verletzungen führen. − Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Einstellungen an der Bohrmaschine durchführen oder Werkzeug wechseln. WARNUNG! Verletzungsgefahr! Durch ungeeignetes Werkzeug besteht hohe Verletzungsgefahr. − Verwenden Sie nur unbeschädigtes Werkzeug (Bohrer, Senker etc.), das für den Einsatz in die Bohrmaschine gemäß... -
Seite 20: Not-Ausschalter
Betrieb 9. Verändern Sie ggf. die Länge der Schutzhaube (siehe Abb. G) so, dass sie optima- len Schutz bietet (siehe Kapitel „Bohrtisch verstellen“). 10. Stellen Sie die zum Werkstück und zum eingesetzten Bohrer/Werkzeug passende Drehzahl ein (siehe Kapitel „Drehzahl einstellen“). Die Bohrmaschine ist einsatzbereit. - Seite 21 Betrieb WARNUNG! Verletzungsgefahr! Die Keilriemen müssen mit etwas Kraft gespannt werden, dadurch besteht Klemmgefahr. − Tragen Sie Schutzhandschuhe. Die Bohrmaschine bietet neun verschiedene Drehzahlen. Diese werden durch das Umlegen zweier Keilriemen eingestellt. Die Keilriemen sind zwischen drei Antriebs- scheibenpaaren gespannt, wobei das mittlere Scheibenpaar schwenkbar ist. 1.
- Seite 22 Betrieb Die folgende Abbildung zeigt die möglichen Keilriemenpositionen: SPINDEL MOTOR B-4 680 A-4 500 A-3 770 C-4 830 A-2 980 B-3 1100 C-2 1600 B-1 2000 C-1 2500 Beispiel A-4 bedeutet, dass sich der rechte Keilriemen auf Position A befindet und sich der linke Keilriemen auf Position 4 befindet.
-
Seite 23: Drehzahltabelle
Betrieb Drehzahltabelle Achten Sie beim Bohren auf die richtige Drehzahl. Diese ist abhängig vom Bohrer- durchmesser und dem zu bohrenden Werkstoff. Die nachfolgende Tabelle hilft Ihnen bei der Wahl der richtigen Drehzahl für die unterschiedlichen Werkstoffe. Bei den angegebenen Drehzahlen (in min ) handelt es sich um Richtwerte. -
Seite 24: Werkstück In Schraubstock Einspannen
Betrieb Werkstück in Schraubstock einspannen WARNUNG! Verletzungsgefahr! Unsachgemäße Handhabung kann zu schweren Verletzungen führen. − Versuchen Sie nie, das Werkstück mit den Händen festzuhalten. − Spannen Sie das Werkstück immer in den mitgelieferten Schraubstock ein. − Lässt sich ein Werkstück nicht in den Schraubstock einspannen, ist es zu groß... -
Seite 25: Bohrtiefe Einstellen
Betrieb 1. Lösen Sie mit dem 10 mm Innensechskantschlüssel die Schraube für die Neigungsverstellung (siehe Abb. E). 2. Drehen Sie den Bohrtisch nach rechts oder links. Den jeweils eingestellten Winkel lesen Sie an der Skala ab. Zum exakten Einstellen befindet sich auf dem Bohrtisch eine Markierung, die Sie auf die gewünschte Gradzahl einstellen können. -
Seite 26: Werkstücke Bohren
Betrieb Werkstücke bohren WARNUNG! Verletzungsgefahr! Unsachgemäße Handhabung kann zu schweren Verletzungen führen. − Kontrollieren Sie vor dem Einschalten, dass der Bohrfutterschlüssel abgezogen ist. Der wegschleudernde Bohrfutterschlüssel kann schwere Verletzungen verursachen. − Halten Sie Ihre Hände vom Arbeitsbereich fern. − Versuchen Sie niemals, Bohrspäne zu entfernen, während sich Bohrer bzw. -
Seite 27: Tipps Für Optimales Bohren
Betrieb WARNUNG! Verbrennungsgefahr! Direkt nach dem Bohren können Bohrer bzw. eingesetztes Werkzeug sehr heiß sein. − Tragen Sie geeignete Arbeitshandschuhe oder warten Sie einen Moment, bis Bohrer bzw. eingesetztes Werkzeug abgekühlt sind, bevor Sie sie wechseln. WARNUNG! Gesundheitsgefahr! Manche Werkstoffe sind gesundheitsgefährdend. −... -
Seite 28: Blockaden Entfernen
Reinigung und Wartung Keramik/Fliesen bohren − Verwenden Sie einen geeigneten Bohrer mit Zentrierspitze. Span brechen − In vielen Fällen lässt sich ein zu langer Bohrspan brechen. Fahren Sie dazu während des Bohrens das Bohrfutter mit dem eingesetzten Bohrer aus dem Bohrloch heraus, sodass der Bohrspan von alleine heraustritt. -
Seite 29: Einfetten
Reinigung und Wartung HINWEIS! Beschädigungsgefahr! Unsachgemäße Reinigung der Bohrmaschine kann zu Beschädigungen der Bohrmaschine führen. − Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungs- gegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen. -
Seite 30: Lagerung
Lagerung Prüfen Prüfen Sie die Bohrmaschine regelmäßig auf ihren Zustand. Kontrollieren Sie u. a., ob: − die Schalter unbeschädigt sind, − das Zubehör in einem einwandfreien Zustand ist, − das Stromkabel und der Netzstecker unbeschädigt sind, − das Gehäuse des Motors frei und sauber ist. -
Seite 31: Fehlersuche
Werk- Zustand. stück ein. Die richtige Drehzahl ist − Stellen Sie die richtige Dreh- nicht eingestellt. zahl ein. Technische Daten Modell: WZ-TB 16 L Artikelnummer: 95244 Betriebsspannung: 230 V~, 50 Hz Leistung: 500 W Kurzzeitbetrieb: S2 15 Minuten, danach muss die Bohrmaschine abkühlen... -
Seite 32: Geräuschinformation
Geräuschinformation Geräuschinformation WARNUNG! Gesundheitsgefahr! Das Arbeiten ohne Gehörschutz oder Schutzkleidung kann zu Gesundheits- schäden führen. − Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutz- kleidung. Gemessen gemäß EN ISO 3744. Das Geräusch am Arbeitsplatz kann 85 dB(A) über- schreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). -
Seite 33: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Bohrmaschine entsorgen − Entsorgen Sie die Bohrmaschine entsprechend den in Ihrem Land geltenden Vorschriften. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß... -
