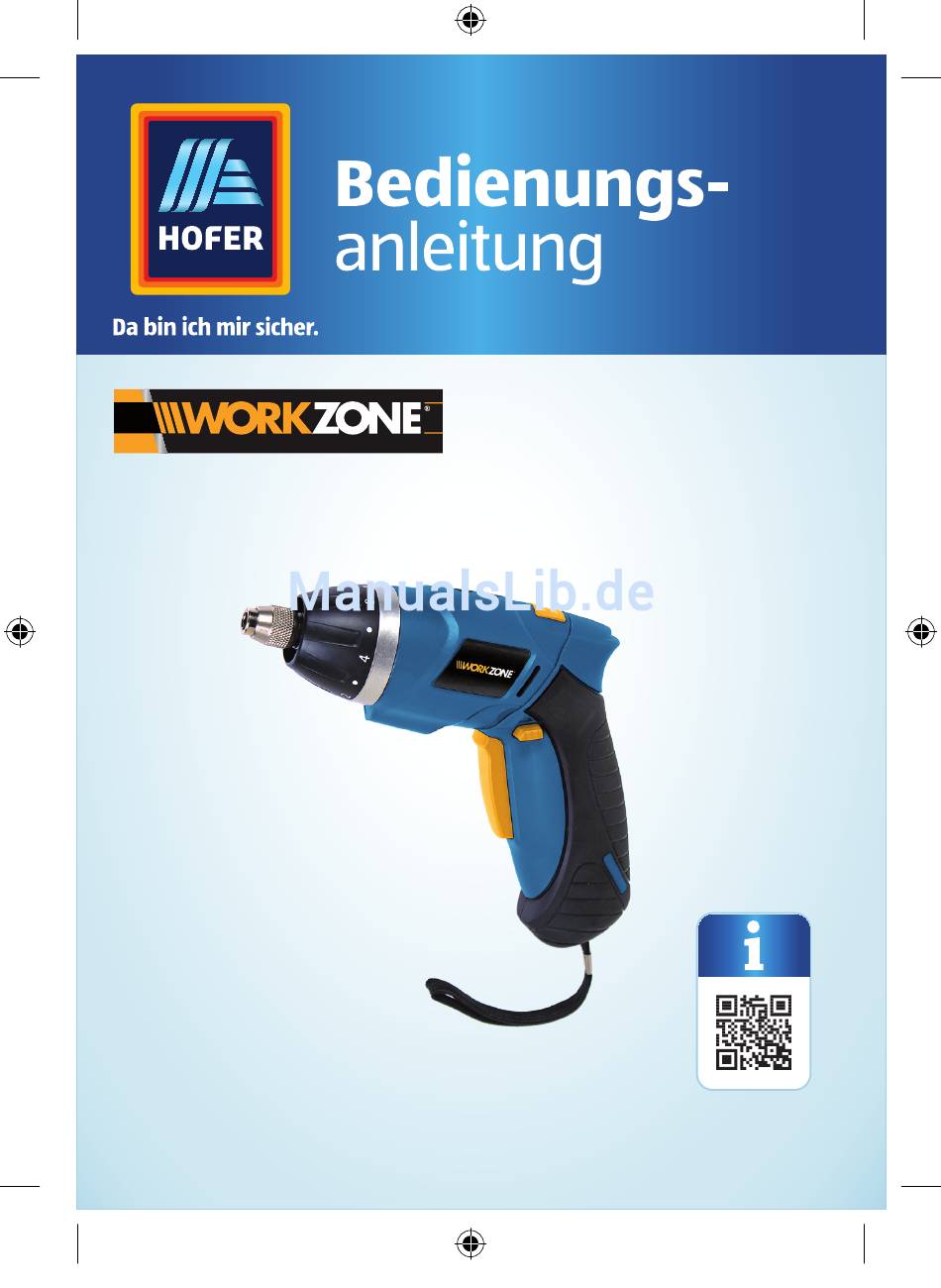

- Seite 1 3,6V LI-IONEN AKKUSCHRAUBER Originalbetriebsanleitung 81045_Buch_AT.indb 1 22.02.2018 08:31:51...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ................. Allgemeines ..............................Zeichenerklärung ............................. Sicherheit ..............................Bestimmungsgemäße Verwendung .................. Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..... Restrisiken ................................Sicherheitshinweise für Batterieladegeräte ............Vor Verwendung ..........................Akkuschrauber und Lieferumfang prüfen ............... Batterie laden ..............................Ladezustand anzeigen ......................... Verwendung als Akkuschrauber / Stabschrauber ........ - Seite 4 Wartung, Reinigung und Lagerung ................. Wartung ..................................Reinigung ................................Fehlersuche ............................. Lagerung ................................... Technische Daten ..........................Geräusch- und Vibrationsinformation ..............Geräuscheemissionswerte ......................Vibrationsinformation ..........................CE-Konformitätserklärung ....................Entsorgung .............................. Altgerät entsorgen ............................Batterien und Akkus ..........................Verpackung entsorgen ........................81045_Buch_AT.indb 4 22.02.2018 08:31:51...
-
Seite 5: Lieferumfang / Teilebezeichnung
Lieferumfang / Teilebezeichnung Lieferumfang / Teilebezeichnung 1 LED-Ladezustandsanzeige 2 Taste für LED-Ladezustand 3 Handgriffarretierung 4 Ladebuchse 5 Schalter für Links- / Rechtslauf und Abzugssperre 5 Ein- / Ausschalter 7 Bit-Set 8 Batterieladegerät 9 Ladekabel mit Stecker 10 LED Arbeitsleuchte 11 Drehmomentvorwahl 12 Werkzeugaufnahme 1/4"... - Seite 6 Lieferumfang / Teilebezeichnung 81045_Buch_AT.indb 6 22.02.2018 08:31:52...
-
Seite 7: Allgemeines
Allgemeines Allgemeines Diese Bedienungsanleitung gehört zu diesem 3,6V Li- Ionen Akkuschrauber (im Folgenden nur 'Akkuschrauber' genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Akkuschrauber verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. - Seite 8 Allgemeines Lesen Sie die Bedienungsanleitung. Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Positive Polarität Nur im Innenbereich verwenden. Konformitätserklärung (siehe Kaptial „Konformitätserklärung“): mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des...
-
Seite 9: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Der Akkuschrauber ist für das Eindrehen von Schrauben in Holz und holzähnlichen Materialien in Übereinstimmung mit der Bedienungsanleitung und den Sicherheitshinweisen bestimmt. Der Akkuschrauber ist ausschließlich für den normalen Haus-/ Hobbygebrauch und nicht für den gewerblichen Einsatz vorgesehen. -
Seite 10: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art des Akkuschraubers können folgende Gefährdungen auftreten: • Verletzung und Sachschäden, die durch herumfliegende Teile oder brechende Werkzeugaufsätze Verursacht werden. • Gesundheitsschäden, die durch das Arbeiten mit giftigen oder gesundheitsschädlichen Materialien auftreten (z.b. - Seite 11 Sicherheit 1) Arbeitsplatzsicherheit a. Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
- Seite 12 Sicherheit Kabel erhöhen das Risiko eines elektrischen Schlages. e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
- Seite 13 Sicherheit Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
- Seite 14 Sicherheit c. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
- Seite 15 Sicherheit wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. 5) Verwendung und Behandlung des Akkuwerkzeuges a.
-
Seite 16: Sicherheitshinweise Für Batterieladegeräte
Ladegerät zu verschrotten. c. Zweckentfremden Sie das Ladegerät nicht! Das Ladegerät dient ausschließlich zum Laden des 3,6 V / 1300 mAh Akkuschraubers Modell LY529-Li-360. Zweckentfremdeter Gebrauch kann zu Brand oder tödlichem Stromschlag führen. d. Warnung! Versuchen Sie nicht, nicht-wiederaufladbaren Batterien mit dem Ladegerät aufzuladen. -
Seite 17: Vor Verwendung
Vor Verwendung Vor Verwendung Akkuschrauber und Lieferumfang prüfen 1. Nehmen Sie den Akkuschrauber und das Zubehör aus der Verpackung. 2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Kapitel LIEFERUMFANG / TEILEBEZEICHNUNG). 3. Kontrollieren Sie, ob der Akkuschrauber oder das Zubehör Schäden aufweisen. -
Seite 18: Ladezustand Anzeigen
Vor Verwendung • Während des Ladevorgangs kann der Akkuschrauber nicht betrieben werden. • Trennen Sie nach Ladeende das Batterieladegerät von der Netzsteckdose und den Stecker von der Ladebuchse des Akku- Schraubers. Ladezustand anzeigen • Bei Betätigen der Taste zeigen die 3 farbigen Leuchtdioden der Ladezustandsanzeige Ladezustand des integrierten... -
Seite 19: Verwendung Als Akkuschrauber / Stabschrauber
Vor Verwendung Verwendung als Akkuschrauber / Stabschrauber Der Akkuschrauber ist mit einem schwenkbaren Handgriff ausgestattet. Diese Funktion ermöglicht es, den Akkuschrauber mit Pistolengriff in einen Stabschrauber umzubauen. Die längere Reichweite des Stabschraubers kann bei schwer erreichbaren Schrauben hilfreich sein. • Halten Sie den Arretierschalter gedrückt. -
Seite 20: Montage Von Schraubendrehereinsätzen
Verwendung Montage von Schraubendrehereinsätzen • Schieben Sie den gewünschten Schraubendrehereinsatz in die magnetische Werkzeugaufnahme HINWEIS Im Lieferumfang sind vier Schraubendrehereinsätze enthalten. Achten Sie bei der Anschaffung zusätzlicher Werkzeugeinsätze darauf, dass diese einen 1/4" (6,35mm) Sechskantschaft haben. Verwendung Ein-/Ausschalten Einschalten: Drücken Sie den Ein-/ Ausschalter Ausschalten: Lassen Sie den... -
Seite 21: Links-/ Rechtslauf, Abzugssperre
Verwendung Der Akkuschrauber ist mit einer LED Arbeitsleuchte ausgestattet. Diese leuchtet bei Betätigung des Ein-/ Ausschalter. Links-/ Rechtslauf, Abzugssperre Die Rotationsrichtung des Akkuschraubers lässt sich mit dem Schalter Links-/ Rechtslauf einstellen. • Schieben Sie den Schalter nach links für Rotation im Uhrzeigersinn. -
Seite 22: Drehmoment Einstellen
Verwendung Drehmoment einstellen Das Drehmoment des Akkuschraubers kann mit Hilfe der Drehmomentvorwahl der Härte des Werkstückes angepasst werden, wobei 1 für das niedrigste und 10 für das höchste Drehmoment steht. Bei korrekter Einstellung löst die Rutschkupplung aus, wenn der Schraubenkopf plan mit dem Werkstück aufliegt. Das ideale Drehmoment lässt sich am besten an einem Stück überschüssigen Materials ermitteln. -
Seite 23: Wartung, Reinigung Und Lagerung
Wartung, Reinigung und Lagerung Vorbohren eingeschraubt werden. In anderen Hölzern oder bei großen Schraubendurchmessern ist Vorbohren zu empfehlen. Bei Senkschrauben ist das Bohrloch anzusenken. Bei Holzschrauben mit nicht durchgängigem Gewinde bohren Sie ca. eine halbe Schraubenlänge vor. Wartung, Reinigung und Lagerung Wartung Außer der regelmäßigen Reinigung ist Ihr Akkuschrauber grundsätzlich wartungsfrei. -
Seite 24: Fehlersuche
Wartung, Reinigung und Lagerung Lagerung Reinigen Sie den Akkuschrauber vor der Lagerung. Bei Nichtgebrauch lagern Sie den Akkuschrauber an einem sicheren, kühlen, trockenen und gut belüfteten Ort, außerhalb der Reichweite von Kindern. Legen Sie den Akkuschrauber und die Zubehörteile in der Originalverpackung oder eine ähnliche Verpackung. -
Seite 25: Technische Daten
Technische Daten Technische Daten 3,6V Akkuschrauber LY529-Li-360 Batterie 3,6 V Bitaufnahme 1/4" = 6,35 mm hex Leerlaufdrehzahl 180 min Batterie-Ladegerät IVP0500-0800W Nennspannung 100-240V~ / 50/60 Hz / 0.2A Ausgangsspannung Ausgangsstrom 800 mA Ladedauer 1 – 2 Stunden Geräusch- und Vibrationsinformation Geräuscheemissionswerte... -
Seite 26: Vibrationsinformation
Technische Daten Vibrationsinformation Schrauben: ah = 1,761 m/s , Unsicherheit K = 1,5 m/s Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem genormten Messverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. - Seite 27 Technische Daten ausgeschaltet wird und wenn es im Leerlauf betrieben wird zusätzlich zur Einschaltzeit berücksichtigt.) Ergreifen sie Maßnahmen zur Eindämmung der Schwingungsbelastung: • Gerät benutzen, wie in der Anleitung beschrieben. • Benutzen Sie nur passendes Zubehör und versichern Sie sich, dass dieses in gutem Zustand und für die durchzuführende Arbeit geeignet ist.
-
Seite 28: Ce-Konformitätserklärung
CE-Konformitätserklärung CE-Konformitätserklärung 81045_Buch_AT.indb 28 22.02.2018 08:31:54... -
Seite 29: Entsorgung
Entsorgung Entsorgung Altgerät entsorgen Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/ EG) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf (WEEE). Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z.B. -
Seite 30: Verpackung Entsorgen
bei einer Sammelstelle in Ihrer Gemeinde/ Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werde können. *gekennzeichnet mit: Cd= Cadmium, Hg=Quecksilber, Pb=Blei Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff- Sammlung. - Seite 31 81045_Buch_AT.indb 31 22.02.2018 08:31:55...
- Seite 32 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA (06246) 72091-600 service@walteronline.com MODELL: LY529-Li-360 ARTIKELNUMMER: 81045 05/2018 81045_Buch_AT.indb 32 22.02.2018 08:31:55...
