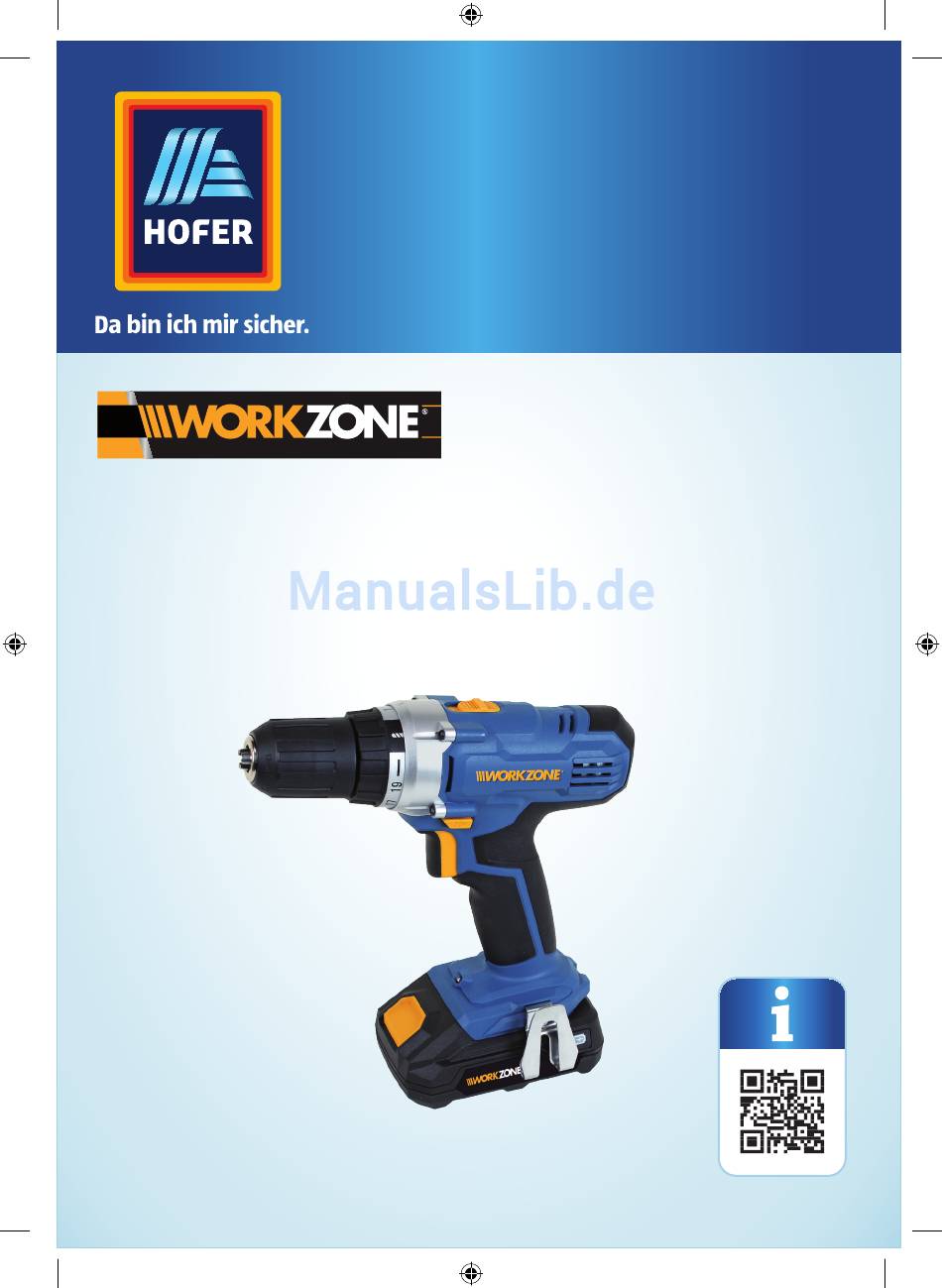

- Seite 1 Bedienungs- anleitung LI-ION AKKU- BOHRSCHRAUBER 20 V Originalbetriebsanleitung 96072_AT.indb 1 12.12.2017 08:40:35...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ..............................Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..................Restrisiken .................................................. Sicherheitshinweise für Bohrmaschinen und Schrauber ................. Sicherheitshinweise für Ladegeräte ................................ Vor Verwendung ........................................Akkuschrauber und Lieferumfang prüfen ............................ - Seite 4 Fehlersuche ............................................Technische Daten ........................................Geräusch- und Vibrationsinformation ............................. Geräuscheemissionswerte ......................................Vibrationsinformation ........................................Recycling .............................................. Verpackung entsorgen ........................................Akkuschrauber entsorgen ..................................... CE-Konformitätserklärung ..................................96072_AT.indb 4 12.12.2017 08:40:35...
-
Seite 5: Lieferumfang / Teilebezeichnung
Lieferumfang / Teilebezeichnung Lieferumfang / Teilebezeichnung Drehmomenteinstellring 10. LED-Arbeitsleuchte Einstellmarkierung Ein-/Aus-Schalter und elektronische Drehzahlregelung Gangschalter (1./2. Gang) Schnellspannbohrfutter Umschalter (Rechts-/Linkslauf) Ladegerät Handgriff 14. Ladekontrollleuchte Gürtelclip 15. Zubehörset: Batterieladestandsanzeige 8x Bohrer Akku 8x 25mm Bits 1x Magnetbithalter Akkublock-Entriegelung 96072_AT.indb 5 12.12.2017 08:40:37... -
Seite 6: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Li-Ionen Akku-Bohrschrauber 20 V (im Folgendem nur Akkuschrauber genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Akkuschrauber verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 7: Sicherheit
Sicherheit Dieser Symbol weist darauf hin das dieses Produkt von SLG auf Funktionalität, Dauerhaftigkeit und Handhabung getestet würde. Lesen Sie die Bedienungsanleitung. Das Ladegerät entspricht der Schutzklasse 2. Betreiben Sie das Netzteil nur in Innenräumen. Gleichspannung. Positive Polarität. Kurzschlussfester Transformator. Schaltnetzteil. -
Seite 8: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit Es darf nur für den Akkuschrauber geeignetes Zubehör verwendet werden. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise sowie der Montageanleitung und der Betriebshinweise in der Bedienungsanleitung. Personen, welche den Akkuschrauber bedienen und Wartungsarbeiten durchführen, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. - Seite 9 Sicherheit 1) Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
- Seite 10 Sicherheit 3) Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
- Seite 11 Sicherheit 4) Verwendung und Behandlung des Elektrowerkzeuges a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
-
Seite 12: Sicherheitshinweise Für Bohrmaschinen Und Schrauber
Sicherheit b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. -
Seite 13: Vor Verwendung
Vor Verwendung d) Die Anschlussleitung dieses Ladegeräts kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Ladegerät zu verschrotten. e) Das Ladegerät, aber nicht der Bohrschrauber, kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes... -
Seite 14: Akku Laden
Vor Verwendung Akku laden HINWEIS! Beim Laden sowie bei starker Beanspruchung des Akkuschraubers erwärmt sich der Akku. Nach oder vor dem Aufladen immer den Akku erst auf Raumtemperatur abkühlen lassen. • Drücken Sie die Akkublock-Entriegelung an dem Akku und ziehen Sie den Akku nach vorne von Bohrschrauber weg. -
Seite 15: Verwendung
Verwendung Verwendung Ein- und Ausschalten Einschalten: • Ein-/Aus-Schalter drücken. Ausschalten: • Ein-/Aus-Schalter loslassen. Die Drehzahl kann je nach Druck auf den Ein-/Aus-Schalter stufenlos verstellt werden. LED-Arbeitsleuchte Der Akkuschrauber ist mit einer LED Arbeitsleuchte ausgestattet, die das Arbeiten in unzugänglichen, dunklen Stellen vereinfacht. •... -
Seite 16: Umschalten Rechts-/Linkslauf
Verwendung Gangschalter in Stellung 1: • 1. Gang 0 – 350 min Gangschalter in Stellung 2: • 2. Gang 0 – 1250 min Umschalten Rechts-/Linkslauf HINWEIS! Drehrichtungswechsel nur bei Stillstand durchführen. • Die Drehrichtung durch Drücken des Umschalters vorwählen. Durch die Schaltsperre ist der Umschalter nur bei nicht gedrücktem Ein-/Aus- Schalter schaltbar. -
Seite 17: Bohren
Arbeitshinweise • Stellen Sie den Drehmomenteinstellring auf die gewünschte Drehmomentstufe (1-19). Benutzen Sie hierfür die Einstellmarkierung . Der Drehmomenteinstellring rastet spürbar ein. Bohren • Um die Bohrfunktion auszuwählen, drehen Sie den Drehmomenteinstellring das Bohren-Symbol in einer Linie mit der Einstellmarkierung steht. -
Seite 18: Tipps Zum Bohren In Holz
Wartung, Reinigung, Lagerung und Transport Tipps zum Bohren in Holz Markierte Bohrstelle mit Körner oder Nagel ankörnen. Um ein Zersplittern beim Durchbrechen zu vermeiden, Abfallholz unterlegen oder von beiden Seiten bohren. Der maximale Bohrer-Ø ist nur mit einem Forstner-Bohrer erreichbar. Tipps zum Schrauben In Form und Größe geeignete Schrauberbits einsetzen. -
Seite 19: Lagerung
Fehlersuche Reinigen Sie den Akkuschrauber mit einem feuchten Tuch. Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungs- oder Lösungsmittel. Lassen Sie alle Teile danach vollständig trocknen. Achten Sie darauf, dass kein Wasser in den Akkuschrauber gelangt. Die Kontaktstellen am Akku und am Ladegerät müssen sauber gehalten werden. Trennen Sie das Ladegerät vor jeglichen Reinigungsarbeiten durch Ziehen des Netzsteckers von der Stromversorgung. -
Seite 20: Technische Daten
Technische Daten Technische Daten Li-Ion Akkuschrauber Modell WWS-AKS20 Bemessungsspannung 20 V Bohrfutterspannbereich Ø max. 13 mm Leerlaufdrehzahl 1. Gang 0 – 350 min 2. Gang 0 – 1250 min Drehmomentstufen 19 + Bohren Ladegerät Modell XH2200-1500WG 100 – 240 V~ / 50 / 60 Hz / 0,8 A... -
Seite 21: Geräusch- Und Vibrationsinformation
Geräusch- und Vibrationsinformation Geräusch- und Vibrationsinformation Geräuscheemissionswerte Gemessen gemäß EN 60745. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). Schalldruckpegel L 84 dB(A) Schallleistungspegel L 95 dB(A) Unsicherheit K 3 dB(A) Die oben genannten Werte sind Geräuschemissionswerte und müssen daher nicht zeitgleich sichere Arbeitsplatzwerte darstellen. - Seite 22 Geräusch- und Vibrationsinformation • Verwendung des richtigen Zubehörs und dessen einwandfreier Zustand • Fester Halt des Akkuschraubers durch den Anwender • Wird der Akkuschrauber, wie in dieser Anleitung beschrieben, bestimmungsgemäß verwendet • Bei nicht angemessener Anwendung kann der Akkuschrauber vibrationsbedingte Erkrankungen verursachen ACHTUNG: Je nach Art der Anwendung bzw.
-
Seite 23: Recycling
Recycling Recycling Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Akkuschrauber entsorgen Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. -
Seite 24: Ce-Konformitätserklärung
CE-Konformitätserklärung CE-Konformitätserklärung 96072_AT.indb 24 12.12.2017 08:40:43... - Seite 25 96072_AT.indb 25 12.12.2017 08:40:43...
- Seite 26 96072_AT.indb 26 12.12.2017 08:40:43...
- Seite 27 96072_AT.indb 27 12.12.2017 08:40:43...
- Seite 28 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 96072 06246 72091-600 www.walteronline.com JAHRE MODELL: GARANTIE 03/2018 WWS-AKS20 96072_AT.indb 28 12.12.2017 08:40:43...
