Position desPRT1 Board
(Umrichter ohne untere Frontabdeckung)
Emplacement de la carte PRT1
(inverseur sans le couvercle avant
inférieur)
Locatie van het PRT1-paneel
(omvormer zonder het onderste
voordeksel)
1

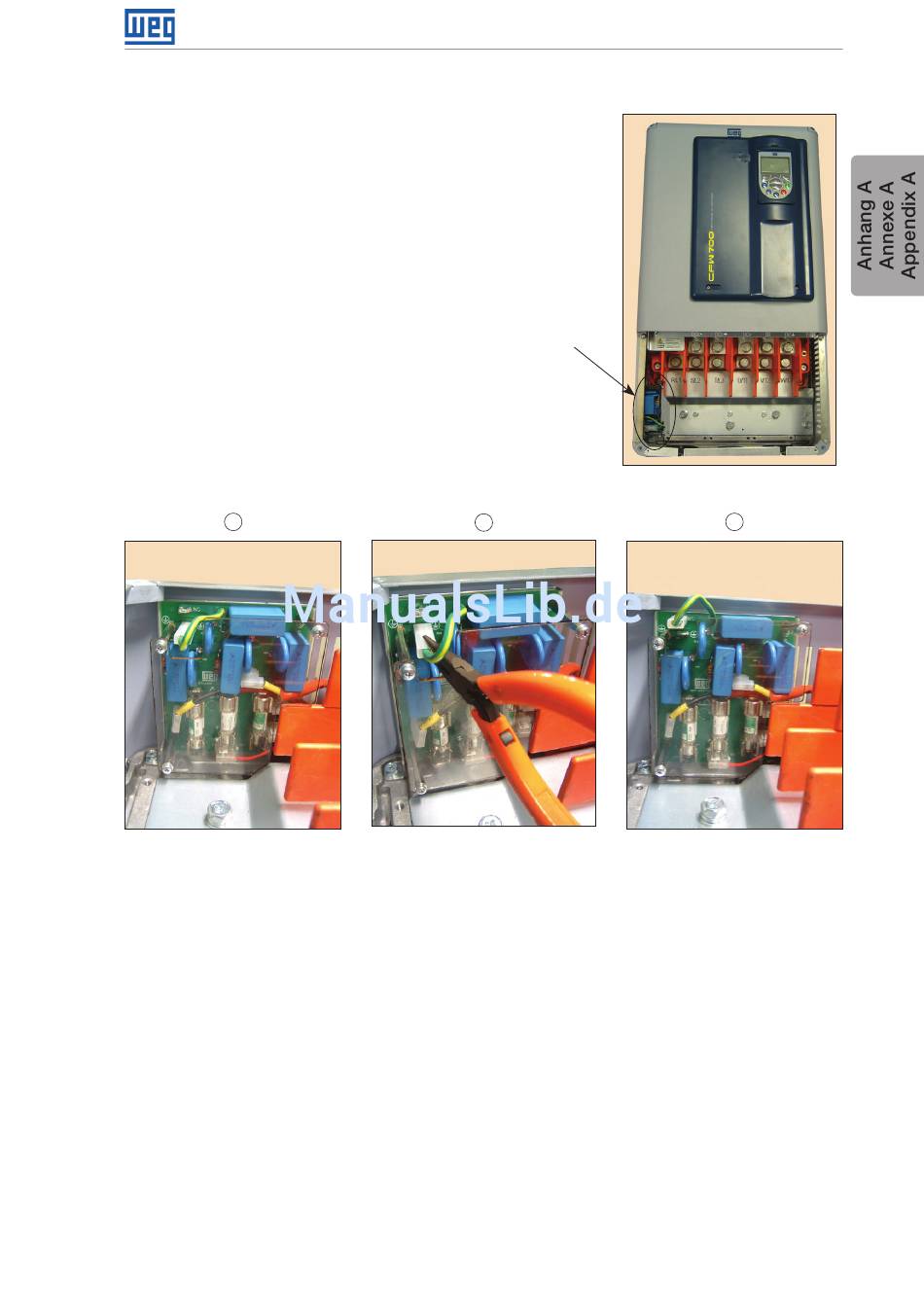

Vorgehensweise zur Trennung des RFI-Filters und des MOV (geerdet) – notwendig für den Einsatz des
Umrichters in IT- oder asymmetrisch geerdeten Delta-Netzen
Procédure de déconnexion du filtre RFI et du MOV connecté à la masse, nécessaire pour utiliser
l'inverseur dans des réseaux informatiques ou en étoile avec une phase connectée à la terre
Procedure voor de ontkoppeling van het RFI-filter en de MOV die met de aarde is verbonden –
noodzakelijk voor het gebruik van de omvormer in IT of hoekgeaarde deltanetwerken
Abb. A.6 (b): Erdungspunkte und Positionen von Erdungstrennstellen der Filterkondensatoren
Figure A.6 (b): Points de masse et emplacement des points de déconnexion de la masse des
condensateurs de filtrage - déconnexion par le cavalier J1
Figuur A.6 (b): Aardingspunten en de locatie van aardeontkoppelingspunten van de filtercondensatoren -
Gehäuse E / Cadre E / Frame E
PRT1 board
Carte PRT1
PRT1-paneel
2
- Trennung durch Jumper J1
ontkoppeling door de jumper J1
Anhang A / Annexe A / Appendix A
3
