4 CLAVIER (PUPITRE OPÉRATEUR) - NOTIONS DE PROGRAMMATION
4.1 CLAVIER INTÉGRÉ - HMI-CFW700
Le clavier intégré peut s'utiliser pour utiliser et programmer (afficher/modifier tous les paramètres)
le variateur CFW700. Le clavier comporte 2 modes d'utilisation : supervision et programmation.
Les fonctions des touches et les indications affichées pour le clavier peuvent changer en fonction
du mode. Le mode programmation comporte 3 niveaux.
- En mode supervision : appuyez sur cette touche pour
augmenter la vitesse.
- En mode programmation, niveau 1 : appuyez sur cette
touche pour revenir au groupe précédent.
- En mode programmation, niveau 2 : appuyez sur cette
touche pour passer au paramètre suivant.
- En mode programmation, niveau 3 : appuyez sur cette
touche pour augmenter la valeur du paramètre.
- En mode programmation,
niveau 1 : appuyez sur cette
touche pour revenir en mode
supervision.
- En mode programmation,
niveau 2 : appuyez sur cette
touche pour revenir au niveau 1.
- En mode programmation,
niveau 3 : appuyez sur cette
touche pour annuler la nouvelle
valeur (la valeur ne sera pas
enregistrée) ; revient au niveau
2 du mode programmation.
- Appuyez sur cette touche
pour définir le sens de rotation
du moteur.
Cette option est active lorsque :
P0223 = 2 ou 3 dans LOC et/
ou P0226 = 2 ou 3 dans REM.
- Appuyez sur cette touche
pour basculer entre les
modes LOCAL et REMOTE.
Cette option est active
lorsque :
P0220 = 2 ou 3.
- Appuyez sur cette touche pour accélérer le moteur jusqu'à la vitesse définie dans P0122. La vitesse
du moteur reste identique pendant que la touche est enfoncée. Lorsque la touche est relâchée, le
moteur décélère et s'arrête.
Cette fonction est active lorsque toutes les conditions suivantes sont remplies :
1. Start/Stop = Stop.
2. General Enable = Active.
3. P0225 = 1 dans LOC et/ou P0228 = 1 dans REM.
REMARQUE !
Il est nécessaire de configurer le mot de passe (P0000) pour modifier les
paramètres ; sinon, il est uniquement possible d'afficher les paramètres.
Le mot de passe par défaut (P0000) est 5. Vous pouvez le modifier avec le
paramètre P0200. Voir le manuel de programmation et de dépannage CFW700.
Clavier (pupitre opérateur) - Notions de programmation
- En mode supervision : appuyez sur cette touche
pour réduire la vitesse.
- En mode programmation, niveau 1 : appuyez sur
cette touche pour passer au groupe suivant.
- En mode programmation, niveau 2 : appuyez sur
cette touche pour revenir au paramètre précédent.
- En mode programmation, niveau 3 : appuyez sur
cette touche pour diminuer la valeur du paramètre.
- En mode supervision : appuyez sur cette touche
pour passer en mode programmation.
- En mode programmation, niveau 1 : appuyez
sur cette touche pour sélectionner le groupe de
paramètres - affiche les paramètres du groupe
sélectionné.
- En mode programmation, niveau 2 : appuyez sur
cette touche pour afficher le paramètre - affiche
la valeur du paramètre à modifier.
- En mode programmation, niveau 3 : appuyez sur
cette touche pour enregistrer la nouvelle valeur
du paramètre - revient au niveau 2 du mode
programmation.
- Appuyez sur cette touche pour accélérer
le moteur d'après la durée de la rampe
d'accélération.
Cette option est active lorsque :
P0224 = 0 dans LOC et/ou
P0227 = 0 dans REM.
- Appuyez sur cette touche pour décélérer
le moteur d'après la durée de la rampe de
décélération.
Cette option est active lorsque :
P0224 = 0 dans LOC et/ou
P0227 = 0 dans REM.

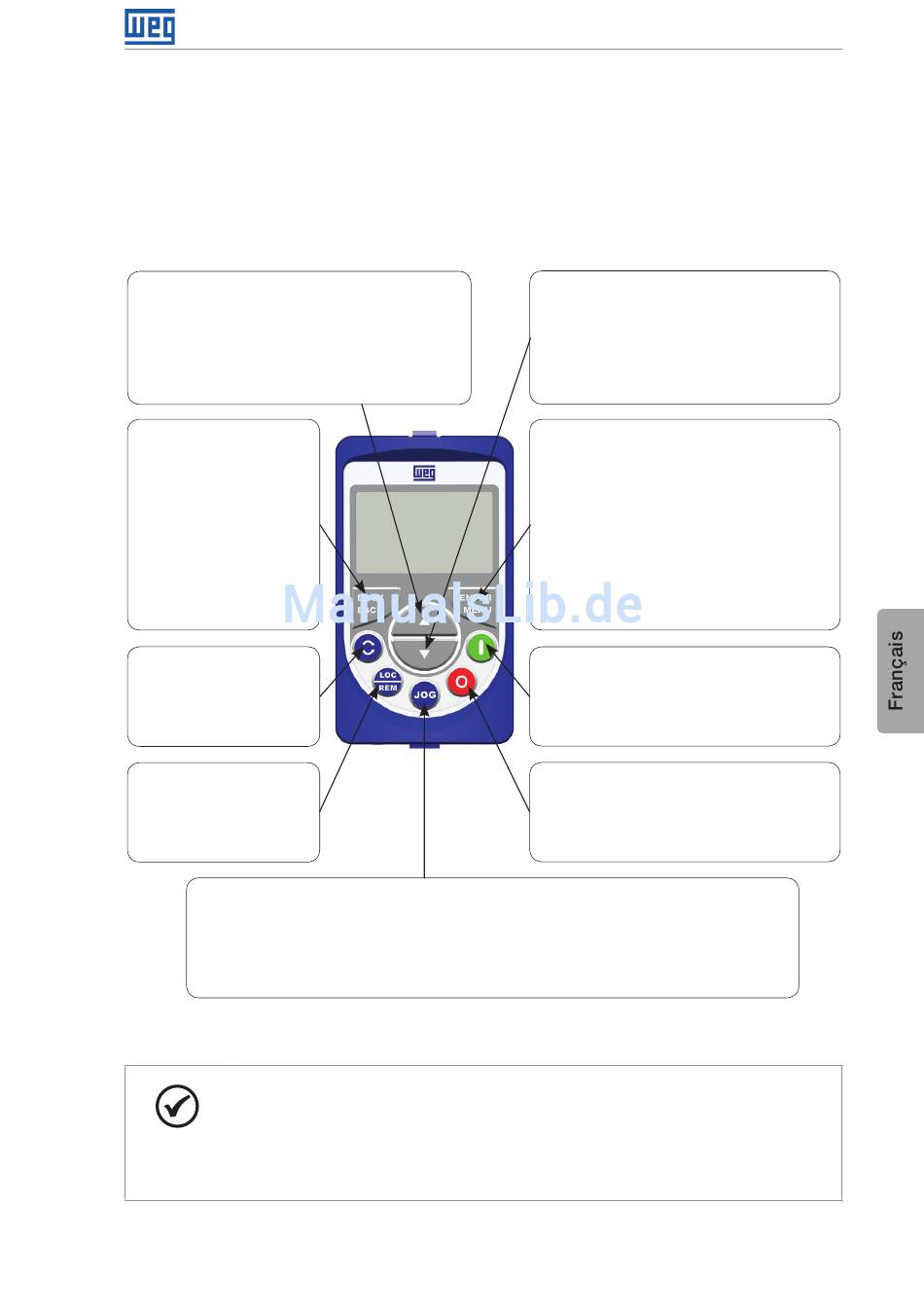

Figure 4.1 : Touches opérateur
CFW700 | 73
