Respectez les consignes ci-dessous pour installer correctement les câbles de
commande :
1) Section : 0.5 mm² (20 AWG) à 1.5 mm² (14 AWG).
2) Couple de serrage maximal : 0.50 N.m (4.50 lbf.in).
3) Utilisez des câbles blindés pour les connexions dans XC1 et faites passer les câbles en
provenance des autres circuits (puissance, commande 110 V / 220 Vca, etc.) en respectant
les instructions du paragraphe 3.2.6 - Distances entre les câbles. Si les câbles de
commande doivent croiser d'autres câbles (ex. câbles d'alimentation), faites-les se croiser
perpendiculairement avec un espace minimal de 5 cm au croisement.
Voir le paragraphe 3.2.6 - Distances entre les câbles pour les distances correctes entre les
câbles.
Côté
variateur
(a) Connexion du blindage du câble
4) Les relais, les contacteurs, les solénoïdes ou les bobines de freins électromécaniques montés
à proximité du variateur peuvent créer des interférences et des parasites dans le circuit de
commande. Pour supprimer cet effet, des antiparasites RC (avec alimentation CA) ou des
diodes inversées en parallèle (avec alimentation CC) doivent être connectés en parallèle des
bobines de ces appareils.
3.2.6 Distances entre les câbles
Les câbles d'alimentation et de commande doivent être séparés (câbles de sortie des relais et
autres câbles de commande) conformément au Tableau 3.3.
Courant nominal
de sortie du variateur
≤ 24 A
≥ 28 A
3.3 INSTALLATION CONFORME À LA DIRECTIVE EUROPÉENNE DE
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
Les variateurs équipés de l'option C3 (CFW700...C3...) comportent un filtre antiparasite interne
C3 qui réduit les interférences électromagnétiques. Lorsqu'ils sont correctement installés, ces
variateurs sont conformes à la "Directive CEM européenne 2004/108/EC".
Les variateurs CFW700 sont conçus uniquement pour les applications industrielles. Par
conséquent, les limites d'émission de courants harmoniques des normes EN 61000-3-2 et EN
61000-3-2/A 14 ne s'appliquent pas.
Isoler avec du
ruban électrique
Ne pas raccorder à la terre

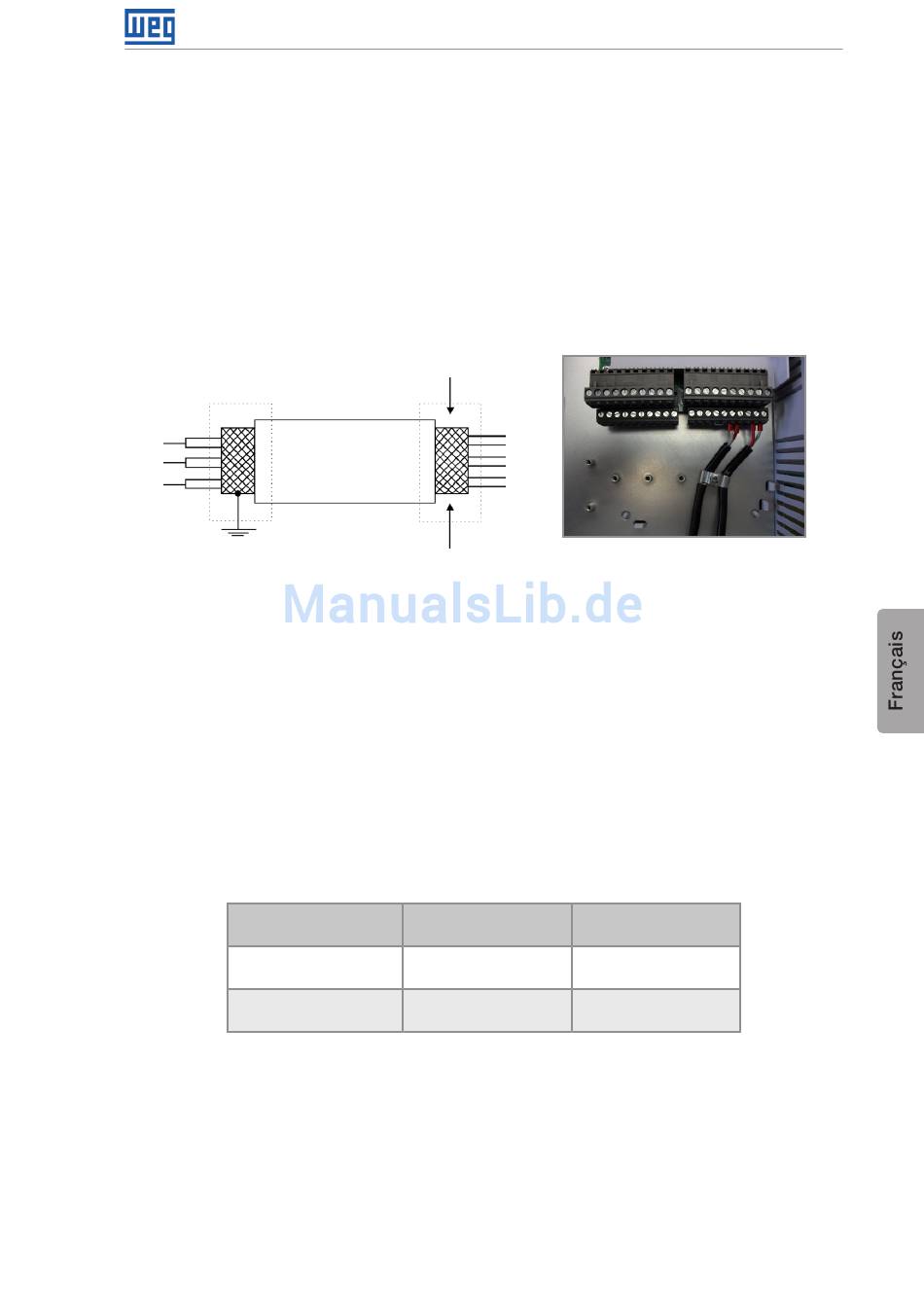

Figure 3.7 (a) et (b) : Connexion du blindage
Tableau 3.3 : Distances entre les câbles
Longueur des câbles
≤ 100 m
> 100 m
≤ 30 m
> 30 m
Installation - Connexion
(b) Exemple de connexion du blindage
à la masse
Distance minimale
de séparation
≥ 10 cm
≥ 25 cm
≥ 10 cm
≥ 25 cm
CFW700 | 71
