Zulassungen
Zulassungen
(gilt für gekennzeichnete Betriebsmittel)
Bauproduktrichtlinie
(89/106/EWG)
PA1: G 212115, PA X 1-05: G 212188
VdS
Daten siehe Bauproduktenrichtlinie (89/106/EWG)
GLxxxxx (In Vorbereitung)
GL
Umweltkategorie C, H, EMC1
UL, cUL UCST, UCST7, ULSZ, ULSZ7, UEES, UEES7 (weiterführende Informationen siehe Seite 7)
Inbetriebnahme

Sicherheitshinweise:

- Der elektrische Anschluss darf nur von hierfür autorisierten Personen in Übereinstimmung mit den derzeit gültigen Vor-
schriften durchgeführt werden.
- Warnung vor gefährlicher hoher elektrischer Spannung.
- Vor dem Öffnen ist sicherzustellen, dass das Gerät nicht unter Spannung steht.
- Vor Inbetriebnahme ist die auf dem Typenschild angegebene Versorgungsspannung zu kontrollieren. Eine falsche Be-
triebsspannung kann zur Schädigung bzw. zur Zerstörung des Betriebsmittels führen.
- Bei der Installation ist darauf zu achten, dass die Anschlussleitung gegen Zug und Verdrehen abgesichert ist. Bitte beach-
ten: Die Geräte sind nicht für einen ortsveränderlichen Einsatz bestimmt.
- WARNUNG: Bei Installation Verdrahtung entfernt von scharfen Kanten, Ecken und internen Komponenten.
- Die Öffnung des Schalltrichters darf insbesondere bei Verwendung im Außenbereich oder in staubreicher Umgebung nicht
nach oben zeigen.
- Die Funktion des Gerätes ist nur gewährleistet, wenn Ober- und Unterteil korrekt zusammengefügt sind.
Bei Verwendung der Kombination mit der Leuchte PA X 1-05:
- Um eine Beeinträchtigung des Sehvermögens zu verhindern, ist der dauernde, direkte Blick in die aktivierte Leuchte zu
vermeiden.

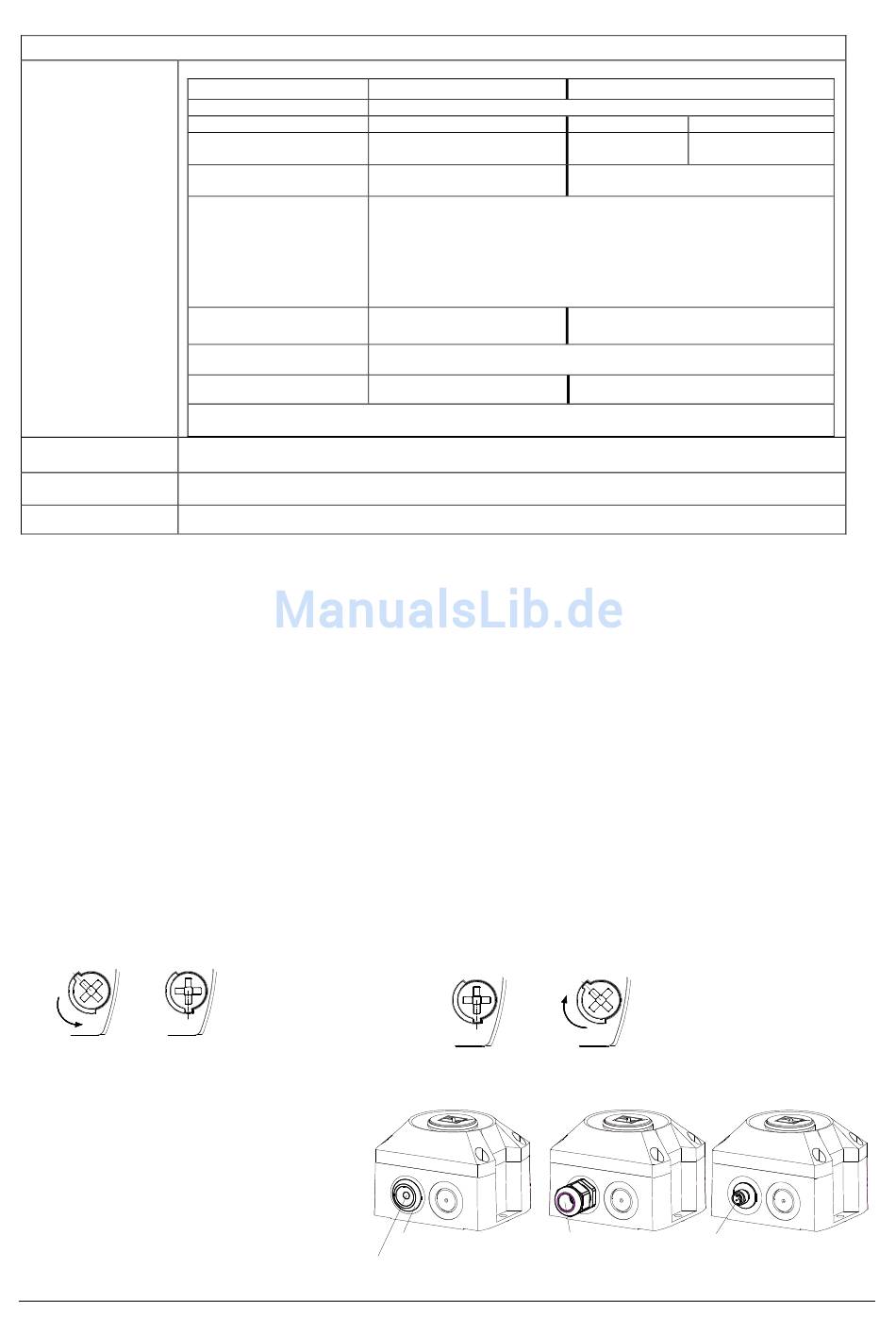

Öffnen des Gehäuses:
1. 2.
3/8
Das Gerät wird in nicht verschlossenem Zustand ausgeliefert.
Plombierstopfen für die Gehäuseschrauben sind als Zubehör erhältlich.
Kabeldurchführungen
Zur Sicherstellung der angegebenen Schutzart
sind an den dafür vorgesehenen Durchbrüchen
Kabeldurchführungen mit einer Schutzart von IP
66 zu montieren. Der mitgelieferte Membrannippel
kann durch eine Kabelverschraubung oder durch
einen M12-Steckverbinder mit einem Flanschmaß
von M20 ersetzt werden.
985 501 000
PA 1: VdS 0786-CPD-21182
Optionen
Bemessungsspannung
Spannungsbereich gemäß
EN54-3, EN54-23
Haubenfarbe Blitzleuchte
Ton
2
15
60
104
131
146
Signalisierungsbereich
Umweltschutzklasse
Einbaulage
Die Prüfung erfolgte unter Verwendung des mitgelieferten Membrannippels und der äußeren Befesti-
gungsbohrungen.
Durch Lösen der vier
Deckelschrauben lässt
sich das Oberteil ab-
nehmen
PA X 1-05: 0786-CPD-21220
PA 1
24 – 48V DC
18V – 57V
Option: -SSM (18V – 30V)
-
konform zur Bauproduktenrichtlinie (89/106/EWG)
1200Hz-500Hz (Sägezahn/ Saw tooth) DIN/PFEER P.T.A.P.
500Hz-1200Hz (Ansteigender Ton/ Slow whoop)
825Hz (Dauerton/ Continuous)
660Hz (Unterbrochener Ton/ Intermittent)
800Hz/ 1000Hz (Wechselton/ Alternating)
544Hz/ 440Hz (NF S 32-001)
EN54-3:
siehe Dokument 30303-005-1
beliebig
Verschließen des Gehäuses
1.
Membrannippel IP 66
(mitgeliefert)
Nach Montage des Kabels
Reste der Membrane entfernen.
PA X 1-05
–SSM
24V DC
18 - 30V
rot, klar
EN 54-23 Kategorie O:
siehe Dokument 30303-005-1
Typ B
Leuchte zeigt nach unten
2.
Verschließen des Gehäuses
durch Drehen der Deckel-
schrauben in die Endstellung
bis zur Verrastung.
3/8
M12- Steckverbinder IP 66
Kabelverschraubung
(für Kleinspannungs-Geräte)
IP 66
48V DC
40 - 57V
