Para as aplicações que necessitam além do toque básico outros toques existe a possibilidade alcançar até três outros
toques mediante os controles elétricos seguintes.

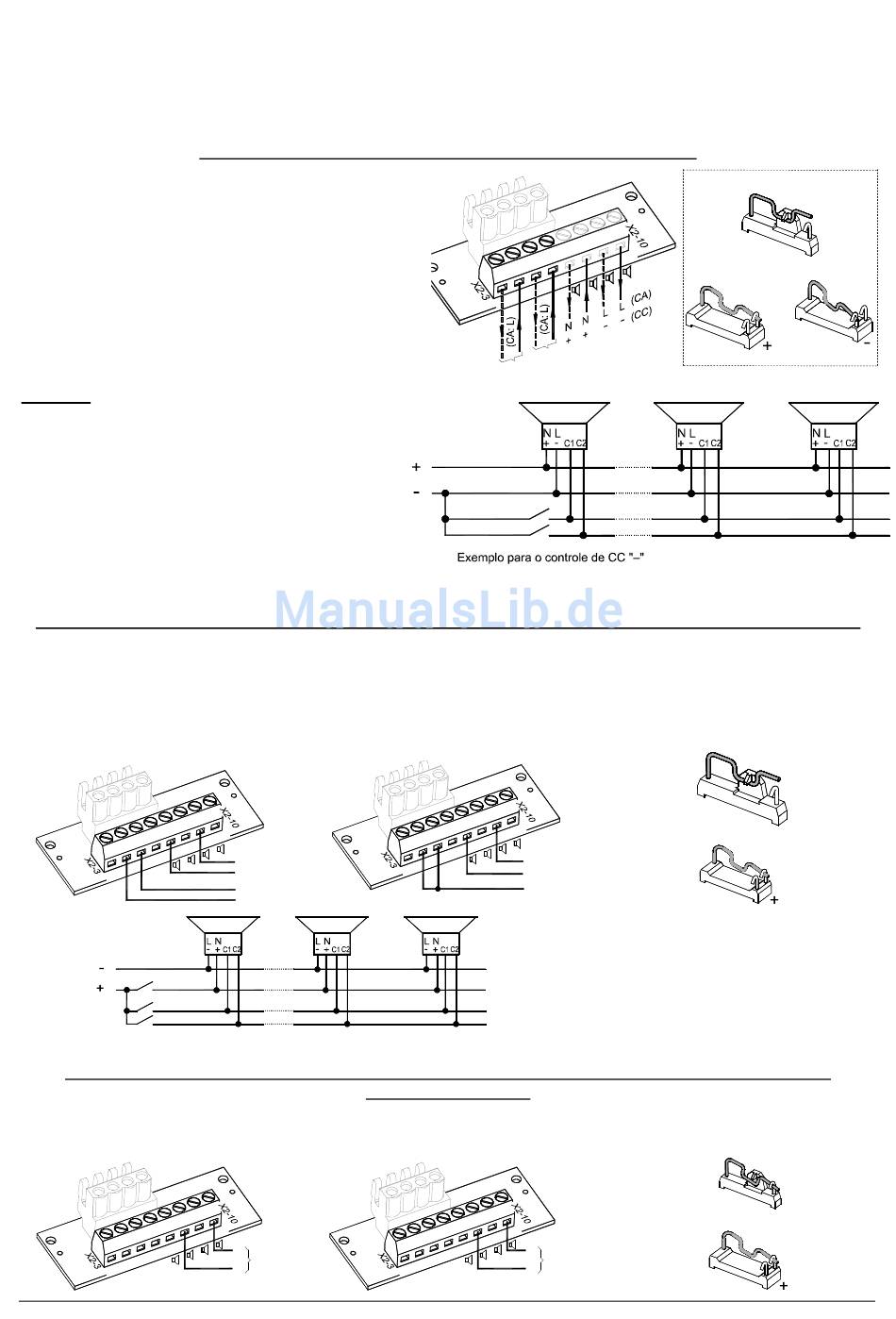

Em princípio é ajustado primeiro o toque básico desejado (♪, ver tabela dos tipos de toque no anexo) com o
interruptor do tipo de toque S3 na placa de comunicação. Consulte os toques adicionais correspondentes (C1, C2,
C1+C2) na tabela "Controle dos toques" no anexo.
Versão de CC:
No caso de uso da polaridade correta, a seleção do
toque é efetuada através das entradas de controle C1 e
C2 na placa de conexão. Neste caso, a tensão de
alimentação deve ser aplicada sempre em conjunto com
as entradas de controle. O interruptor S1 da placa de
comunicação está aberto.
Através do comutador S2 da ped laca de comunicação é
efetuada a seleção da polaridade da tensão de controle
("+" ou "–").
"+": controle positivo
"-": controle negativo (ajuste de fábrica)
Atenção: Se a tensão de controle é superior à tensão de
alimentação ou se não existe nenhuma tensão de
alimentação, a alimentação da corrente de operação é
efetuada através das entradas de controle. Neste caso
deve estar garantida uma capacidade de carga
correspondente.
Versão de CA:
Na versão de CA, a seleção de toque é efetuada
conectando a fase "L" da tensão de alimentação às
entradas de controle C1 ou C2. Neste caso, a tensão de
alimentação deve ser aplicada sempre em conjunto com as
entradas de controle.
Seleção da escala do toque através da alimentação pela entrada de controle (TAV) - para todas as versões de CC
O transdutor sonoro pode ser alimentado com tensão de operação através das entradas de controle C1 ou C2 da
placa de conexão. Assim, a alimentação e a seleção da escala do toque são efetuadas simultaneamente.
O pôlo negativo do transdutor sonoro tem de estar conectado. Conectando a tensão positiva ao pôlo positivo da placa
de conexão é criado o toque básico (♪); através da conexão à C1 ou C2 será selecionada a escala de toque
correspondente.
Conectando simultaneamente a tensão positiva à C1 e C2 será selecionada a escala de toque "C1+C2".
O comutador S2 da placa de comunicação deve-se encontrar em "+".
+N
+N
C1
C1
X2 C2
C2
Toque básico
Toque C1
Toque C2
Exemplo
Seleção da escala de toque através de inversão de polaridade (TAR) - para todas as versões de CC
Se o interruptor S1 da placa de comunicação for fechado, poderá selecionar através da inversão de polaridade da
tensão de operação um toque adicional "C1+C2" ao toque básico (♪). O comutador S2 deve ser comutado em "+".
As entradas de controle C1 e C2 da placa de conexão não podem ser comutadas.
+N
+N
C1
C1
X2 C2
C2
985 501 000
Alteração dos toques através do controle externo
Seleção da escala de toque através da entrada de controle (TAS)
-L
-L
-
+ Toque básico
Toque C1
+
Toque C2
+
(exceto opção –SSM)
-L
-L
-
Toque básico
X2
+
C1
C2
X2
C2
Toque C2
Toque C1
Toque C2
-L
-L
+N
+N
C1
C1
-
C2
X2
C2
+
+
-L
-L
+N
+N
+
C1
C1
C2
C2
-
-L
-L
+N
+N
C1
S2
Toque C1
S1
Toque básico
Toque "C1+C2"
S2
Toque "C1+C2"
Só Versão de CC
S1
ou
S2
Ajustes de fábrica
S1
S2
