Aprovações
Aprovações
(é válido para dispositivos operacionais marcados)
Diretriz relativa aos
produtos de
construção
(89/106/CEE)
PA1: G 212115, PA X 1-05: G 212188
VdS
Dados ver Diretriz relativa aos produtos de construção (89/106/CEE)
GLxxxxx (em preparação)
GL
Categoria ambiental C, H, EMC1
UL, cUL UCST, UCST7, ULSZ, ULSZ7, UEES, UEES7 (para mais informações ver página 7)
Colocação em funcionamento
Instruções de segurança:
- A conexão elétrica só pode ser efetuada por pessoas autorizadas para tal em conformidade com os regulamentos
atualmente em vigor.
- Aviso quanto a elevada tensão elétrica perigosa.
- Certifique-se antes da abertura de que o aparelho não está sob tensão.
- Controle antes da colocação em funcionamento a tensão de alimentação indicada na placa de características. Uma tensão
de operação incorreta pode causar danos ou destruir os dispositivos operacionais.
- Na instalação preste atenção para que o cabo de ligação esteja protegido contra tração e entrançamento. Observe: Os
aparelhos não são destinados para um uso portátil.
- AVISO: Ao instalar, coloque a cablagem longe de arestas, cantos e componentes internos afiados.
- A abertura da corneta acústico não pode indicar para cima, principalmente no uso na área externa ou em ambiente com
muito pó.
- O funcionamento do aparelho só é garantido se a parte superior e a inferior forem corretamente ajuntadas.
No uso da combinação com a luz PA X 1-05:
- Para evitar uma perturbação da visão, deve-se evitar a visualização contínua e direta da luz ativada.

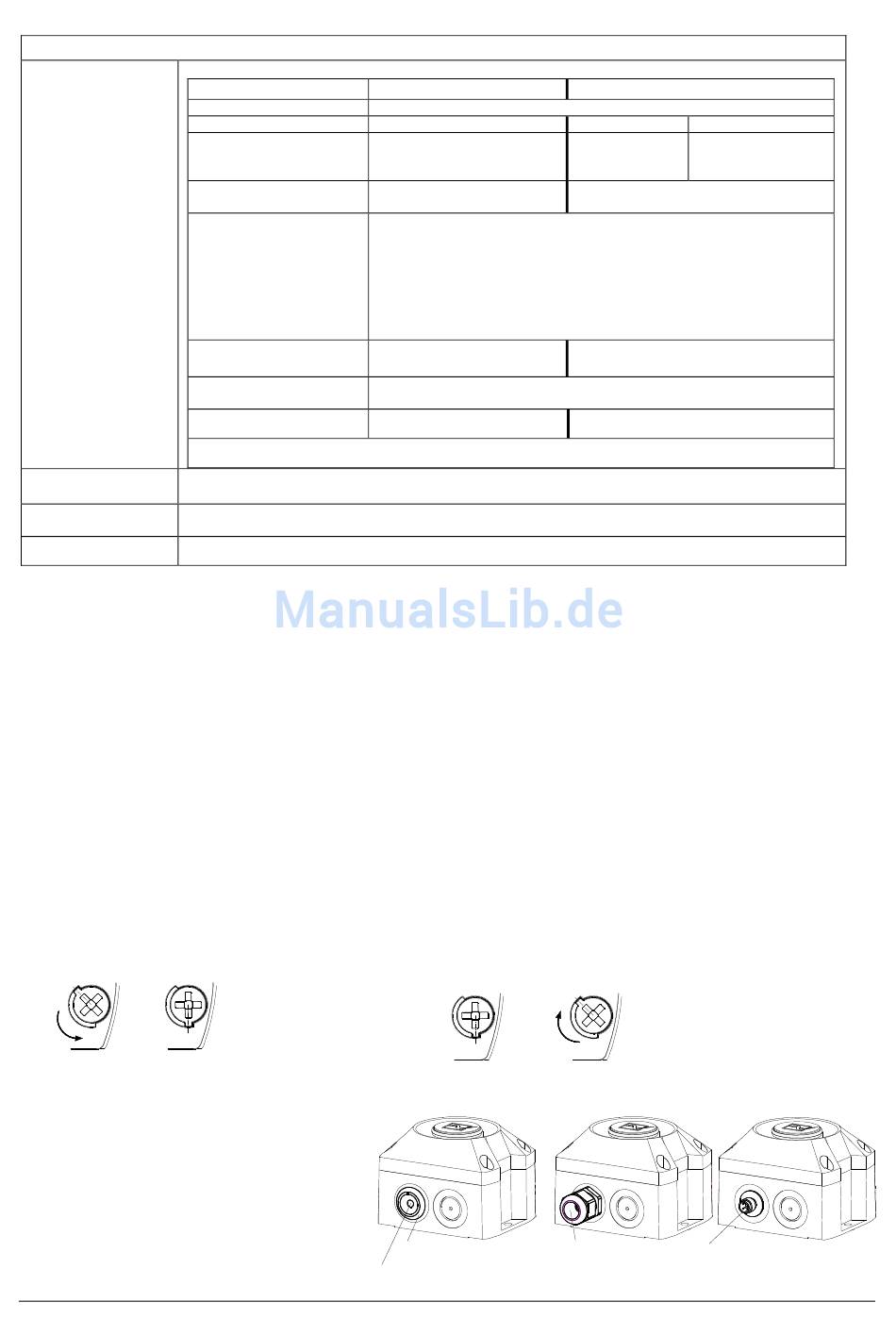

Abrir a carcaça:
1. 2.
3/8
O aparelho é fornecido em estado não fechado.
Os bujões de chumbar para os parafusos da carcaça estão disponíveis como acessório.
Passagens de cabo
Para garantir o tipo de proteção indicado, deve-se
montar passagens de cabo nas aberturas
previstas com grau de proteção IP 66. O bico de
membrana fornecido pode ser substituído por
uma prensa-cabos ou por um conector M12 com
uma medida de flange de M20.
985 501 000
PA 1: VdS 0786-CPD-21182
Opções
Tensão nominal
Gama de tensão de
acordo com as normas
EN54-3 e EN54-23
Cor da cobertura da luz
estroboscópica
Toque
2
15
60
104
131
146
Área de sinalização
Classe de proteção am-
biental
Posição de instalação
O ensaio foi realizado usando o bico de membrana fornecido e os furos de fixação externos.
Mediante
desaparafusamento dos
quatro parafusos da
tampa pode-se retirar a
parte superior
PA X 1-05: 0786-CPD-21220
PA 1
24 – 48 V CC
18 V – 57 V
Opção: -SSM (18 V – 30 V)
-
em conformidade com a diretriz relativa aos produtos de construção
1200 Hz-500 Hz (dente de serra/ Saw tooth) DIN/PFEER P.T.A.P.
500 Hz-1200 Hz (Toque crescente/ Slow whoop)
825 Hz (Toque contínuo/ Continuous)
660 Hz (Toque intermitente/ Intermittent)
800 Hz/ 1000 Hz (Toque alternado/ Alternating)
544 Hz/ 440 Hz (NF S 32-001)
EN54-3:
ver documento 30303-005-1
qualquer
Fechar a carcaça
1.
Bico de membrana IP 66
(fornecido junto)
Após a montagem do cabo
remover os restos da membrana
PA X 1-05
–SSM
24 V CC
18 - 30 V
vermelho, claro
(89/106/CEE)
EN 54-23 Categoria O:
ver documento 30303-005-1
Tipo B
Luz indica para cima
2.
Feche a carcaça rodando os
parafusos da tampa para a
posição final até ao engate.
3/8
Prensa-cabos Conetor M12 IP 66
(para aparelhos de baixa tensão)
IP 66
48 V CC
40 - 57 V
13
