- Auf der Unterseite des Getrie-
bes sehen Sie fünf Schrauben.
Lösen Sie die zweite und fünfte
Schraube von vorne.
- Ziehen Sie das Getriebe aus
dem Fahrgestell.
- Entfernen Sie die vier Schrau-
ben auf der Oberseite des
Getriebes. Nehmen Sie den
oberen Deckel des Getriebes
ab.
- Tauschen Sie den Motor aus.
Bauen Sie das Modell wieder
zusammen.
Achtung! Schmieren Sie nach
dem Auswechseln des Motors
das Getriebe großzügig mit LGB-
Getriebefett (51020).
Achtung! Achten Sie darauf, daß
die Kuppelstangen nicht klem-
men. Klemmende Kuppelstangen
können
zu
Schäden am Modell führen.

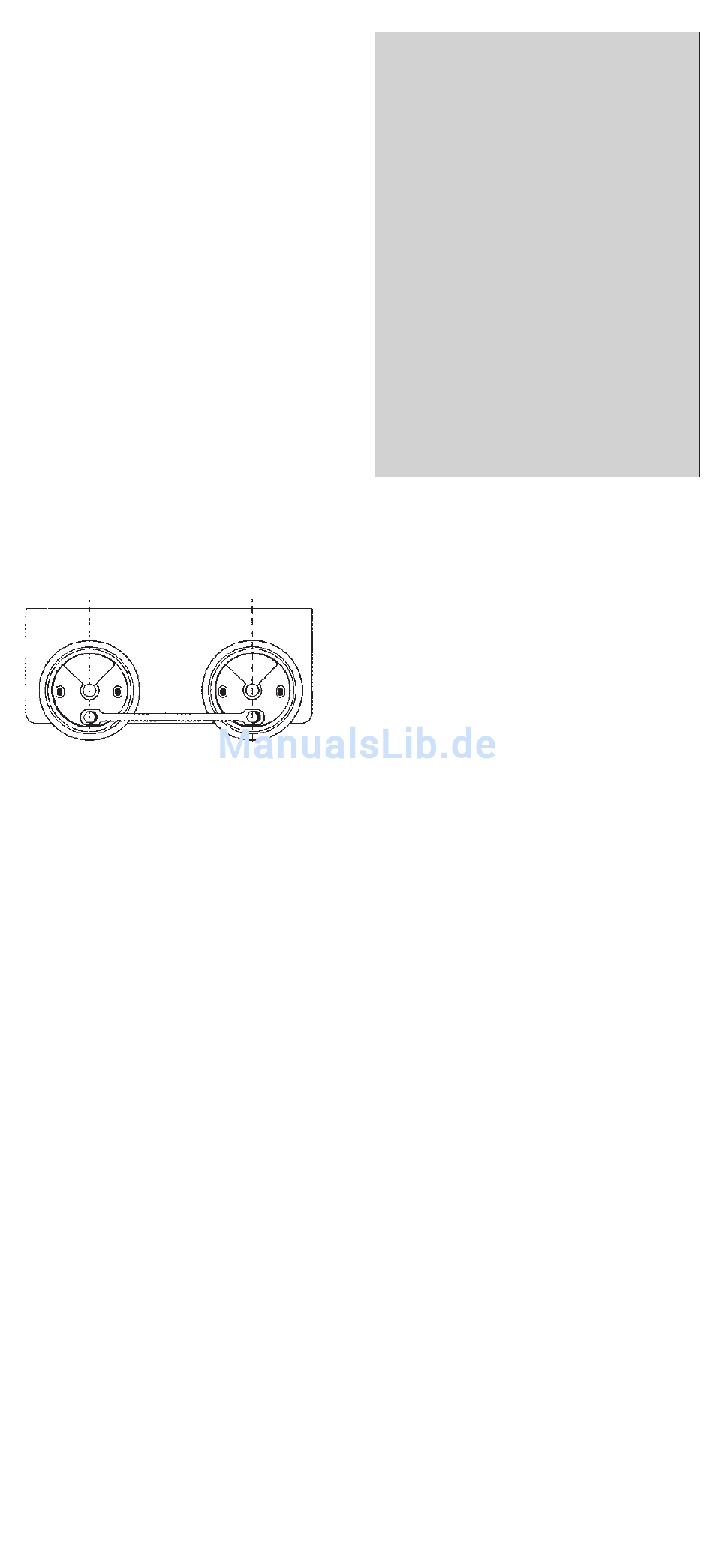

Austauschen der Stromabneh-
merkohlen,
und Radsätze
- Lösen
Sie
Schrauben, mit denen das
Gestänge an den hinteren Trei-
brädern befestigt ist. Ziehen Sie
die Treibstangen von den hinte-
ren Treibrädern ab.
- Entfernen Sie die Sechskant-
Schrauben, mit denen die Kup-
pelstangen an den übrigen Trei-
brädern befestigt sind. Entfer-
nen Sie die Kuppelstangen.
- Lösen Sie alle fünf Schrauben
auf der Unterseite des Getrie-
bes. Nehmen Sie den unteren
Deckel des Getriebes ab.
- Entfernen Sie die Kontakt-Strei-
fen.
- Tauschen Sie die entsprechen-
den Bauteile aus. Bauen Sie das
Modell wieder zusammen.
Achtung! Schmieren Sie nach
dem Auswechseln der Radsätze
das Getriebe großzügig mit LGB-
Getriebefett (51020).
Achtung! Achten Sie darauf, daß
das Gestänge nicht klemmt. Ein
klemmendes Gestänge kann zu
schwerwiegenden Schäden am
Modell führen.
schwerwiegenden
Schleifkontakte
die
Sechskant-
Ersatzteile
50010 Dampf- und Reinigungsöl
50019 LGB-Pflegeöl
50020 LGB-Spezialwerkzeug-
Set
51020 Getriebefett
55020 Mehrzugsystem-Decoder
55026 Decoder-Zusatzkabel
62201 Standard-Motor
63120 Stromabnehmerkohlen
mit Hülse, 8 Stück
63218 Schleifkontakte, 2 Stück
65853 Dampfentwickler, 5 V
68511 Steckglühlampen klar, 5
V, 10 Stück
69104 Haftreifen 37,5 mm, 10
Stück
WERKSERVICE
Sollten
Reparaturleistungen
erforderlich werden, wenden Sie
sich bitte an Ihren Fachhändler
oder schicken Sie Ihr Modell an:
Ernst Paul Lehmann Patentwerk
Saganer Straße 1-5
D-90475 Nürnberg
DEUTSCHLAND
Tel.: (0911) 83707 0
Die Einsendung erfolgt zu Ihren
Lasten.
VORSICHT! Dieses Modell ist
nicht für Kinder unter 8 Jahren
geeignet. Dieses Modell hat klei-
ne, scharfe und bewegliche Teile.
Am
Lokgestänge
Quetsch-
und
Bewahren Sie die Verpackung
und Bedienungsanleitung auf.
LGB und Lehmann sind eingetra-
gene Warenzeichen der Firma
Ernst Paul Lehmann Patentwerk,
Nürnberg, Deutschland. Andere
Warenzeichen
geschützt. Produkte und techni-
sche Daten können sich ohne
Vorankündigung ändern. © 1998
Ernst Paul Lehmann Patentwerk.
besteht
Klemmgefahr!
sind
ebenfalls
