Insbesondere in EMV kritischen Umgebungen ist darauf zu achten den Kabelschirm
klemmleistenseitig zu erden (siehe Bild 5.2 - Ader mit schwarzem Schrumpfschlauch und
Aderendhülse).
Eine zusätzliche Absicherung der Spannungsversorgung ist nicht notwendig. Die Leis-
tungseinspeisung über das PoE Netzwerkgerät erfolgt über eine Elektronik mit intelligen-
ter Schaltung. Leitung und Kamera werden permanent überwacht und im Fehler- bzw.
Kurzschlussfall Defekte hierdurch verhindert.

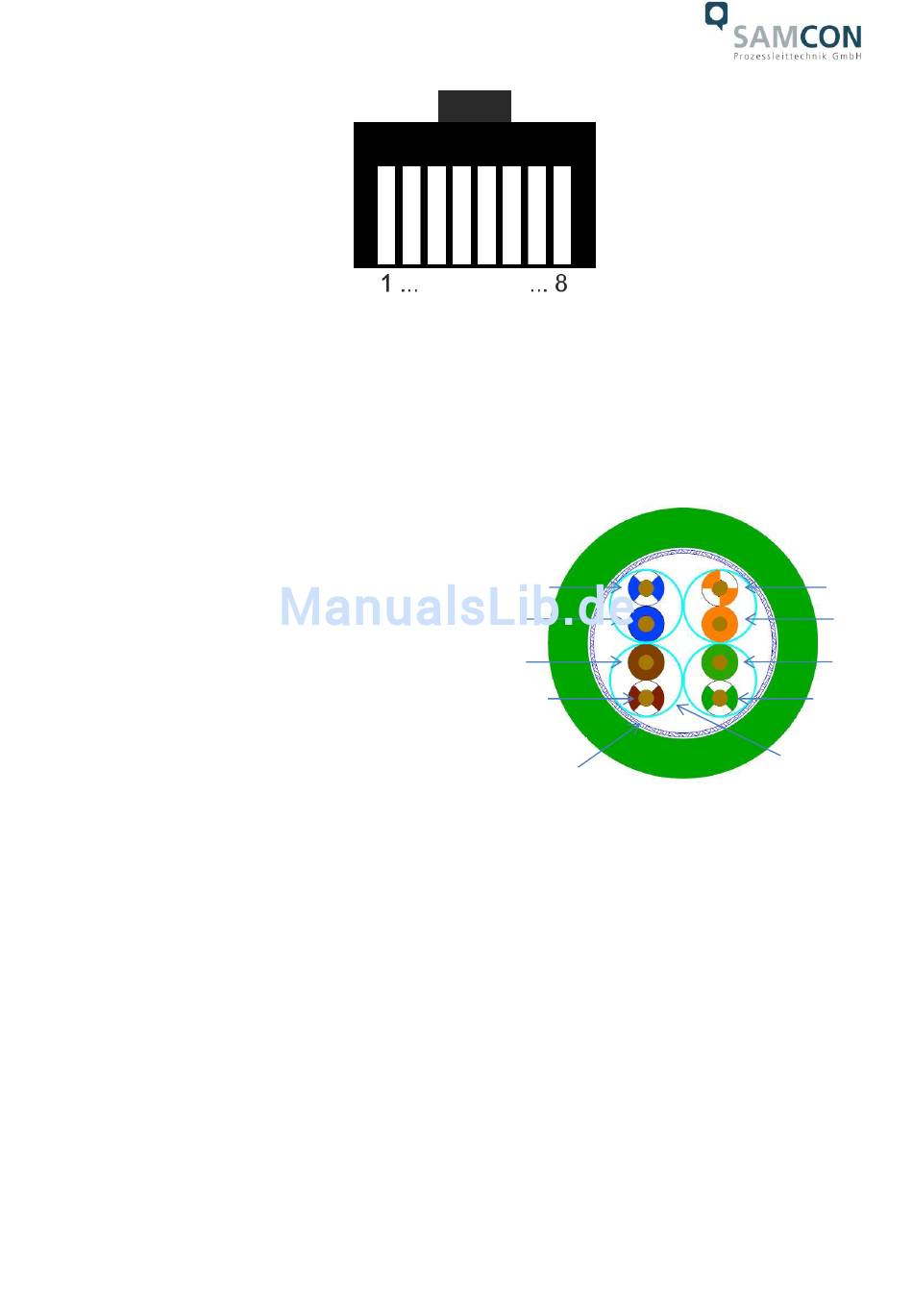

Bild 5.4 ExCam IP – RJ45 Kontaktbelegung
5
4
8
7
Shield/
GND
Bild 5.5 ExCam IP – SKDxx Aderbelegung
Doc.-ID: 140304-PT03BA-TG-ExCam IP_de_rev.01, Seite 13 von 28
1
2
6
3
Shield/
GND
