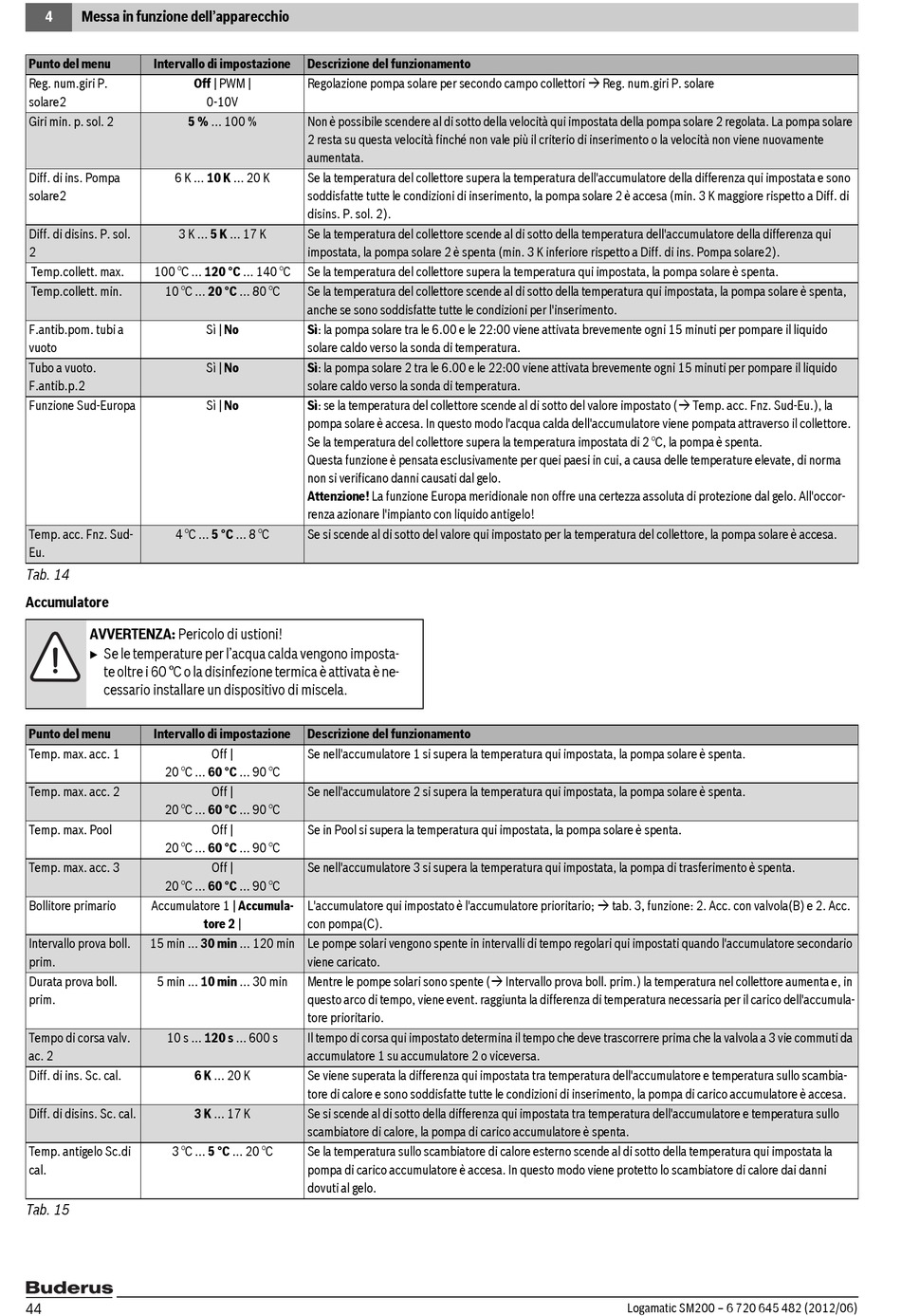

Buderus Logamatic SM200 EMS plus Installationsanleitung Seite 44

4 Messa in funzione dell'apparecchio
Punto del menu Intervallo di impostazione
Reg. num.giri P. Off | PWM |
solare2
Giri min. p. sol. 2 5 % ... 100 %
Diff. di ins. Pompa 6 K ... 10 K ... 20 K
solare2
Diff. di disins. P. sol. 3 K ... 5 K ... 17 K
2
Temp.collett. max. 100 °C ... 120 °C ... 140 °C
Temp.collett. min. 10 °C ... 20 °C ... 80 °C
F.antib.pom. tubi a
vuoto
Tubo a vuoto.
F.antib.p.2
Funzione Sud-Europa
Temp. acc. Fnz. Sud- 4 °C ... 5 °C ... 8 °C
Eu.
Tab. 14
Accumulatore
AVVERTENZA: Pericolo di ustioni!
B Se le temperature per l'acqua calda vengono imposta-
te oltre i 60 °C o la disinfezione termica è attivata è ne-
cessario installare un dispositivo di miscela.
Punto del menu Intervallo di impostazione
Temp. max. acc. 1
20 °C ... 60 °C ... 90 °C
Temp. max. acc. 2
20 °C ... 60 °C ... 90 °C
Temp. max. Pool
20 °C ... 60 °C ... 90 °C
Temp. max. acc. 3
20 °C ... 60 °C ... 90 °C
Bollitore primario Accumulatore 1 | Accumula-
Intervallo prova boll. 15 min ... 30 min ... 120 min Le pompe solari vengono spente in intervalli di tempo regolari qui impostati quando l'accumulatore secondario
prim.
Durata prova boll. 5 min ... 10 min ... 30 min
prim.
Tempo di corsa valv. 10 s ... 120 s ... 600 s
ac. 2
Diff. di ins. Sc. cal. 6 K ... 20 K
Diff. di disins. Sc. cal. 3 K ... 17 K
Temp. antigelo Sc.di 3 °C ... 5 °C ... 20 °C
cal.
Tab. 15
44
Descrizione del funzionamento
Regolazione pompa solare per secondo campo collettori
0-10V
Non è possibile scendere al di sotto della velocità qui impostata della pompa solare 2 regolata. La pompa solare
2 resta su questa velocità finché non vale più il criterio di inserimento o la velocità non viene nuovamente
aumentata.
Se la temperatura del collettore supera la temperatura dell'accumulatore della differenza qui impostata e sono
soddisfatte tutte le condizioni di inserimento, la pompa solare 2 è accesa (min. 3 K maggiore rispetto a Diff. di
disins. P. sol. 2).
Se la temperatura del collettore scende al di sotto della temperatura dell'accumulatore della differenza qui
impostata, la pompa solare 2 è spenta (min. 3 K inferiore rispetto a Diff. di ins. Pompa solare2).
Se la temperatura del collettore supera la temperatura qui impostata, la pompa solare è spenta.
Se la temperatura del collettore scende al di sotto della temperatura qui impostata, la pompa solare è spenta,
anche se sono soddisfatte tutte le condizioni per l'inserimento.
Sì | No Sì: la pompa solare tra le 6.00 e le 22:00 viene attivata brevemente ogni 15 minuti per pompare il liquido
solare caldo verso la sonda di temperatura.
Sì | No Sì: la pompa solare 2 tra le 6.00 e le 22:00 viene attivata brevemente ogni 15 minuti per pompare il liquido
solare caldo verso la sonda di temperatura.
Sì | No Sì: se la temperatura del collettore scende al di sotto del valore impostato (
pompa solare è accesa. In questo modo l'acqua calda dell'accumulatore viene pompata attraverso il collettore.
Se la temperatura del collettore supera la temperatura impostata di 2 °C, la pompa è spenta.
Questa funzione è pensata esclusivamente per quei paesi in cui, a causa delle temperature elevate, di norma
non si verificano danni causati dal gelo.
Attenzione! La funzione Europa meridionale non offre una certezza assoluta di protezione dal gelo. All'occor-
renza azionare l'impianto con liquido antigelo!
Se si scende al di sotto del valore qui impostato per la temperatura del collettore, la pompa solare è accesa.
Descrizione del funzionamento
Off | Se nell'accumulatore 1 si supera la temperatura qui impostata, la pompa solare è spenta.
Off | Se nell'accumulatore 2 si supera la temperatura qui impostata, la pompa solare è spenta.
Off | Se in Pool si supera la temperatura qui impostata, la pompa solare è spenta.
Off | Se nell'accumulatore 3 si supera la temperatura qui impostata, la pompa di trasferimento è spenta.
L'accumulatore qui impostato è l'accumulatore prioritario;
tore 2 | con pompa(C).
viene caricato.
Mentre le pompe solari sono spente (
questo arco di tempo, viene event. raggiunta la differenza di temperatura necessaria per il carico dell'accumula-
tore prioritario.
Il tempo di corsa qui impostato determina il tempo che deve trascorrere prima che la valvola a 3 vie commuti da
accumulatore 1 su accumulatore 2 o viceversa.
Se viene superata la differenza qui impostata tra temperatura dell'accumulatore e temperatura sullo scambia-
tore di calore e sono soddisfatte tutte le condizioni di inserimento, la pompa di carico accumulatore è accesa.
Se si scende al di sotto della differenza qui impostata tra temperatura dell'accumulatore e temperatura sullo
scambiatore di calore, la pompa di carico accumulatore è spenta.
Se la temperatura sullo scambiatore di calore esterno scende al di sotto della temperatura qui impostata la
pompa di carico accumulatore è accesa. In questo modo viene protetto lo scambiatore di calore dai danni
dovuti al gelo.
Reg. num.giri P. solare
tab. 3, funzione: 2. Acc. con valvola(B) e 2. Acc.
Intervallo prova boll. prim.) la temperatura nel collettore aumenta e, in
Logamatic SM200 – 6 720 645 482 (2012/06)
Temp. acc. Fnz. Sud-Eu.), la
