Impianto solare
1 A –
1 A G H K
1 A E G H
1 B D G K
1 A B D G H K
1 A B E D G H
1 C D K
1 A C D H K
1 A C E D H
1 G I K
1 A J K
1 A E J –
1 A B J D K
1 A B E J D
1 A B E J M D G K
1 A C E J D K M
1 A B F –
1 ... ... L

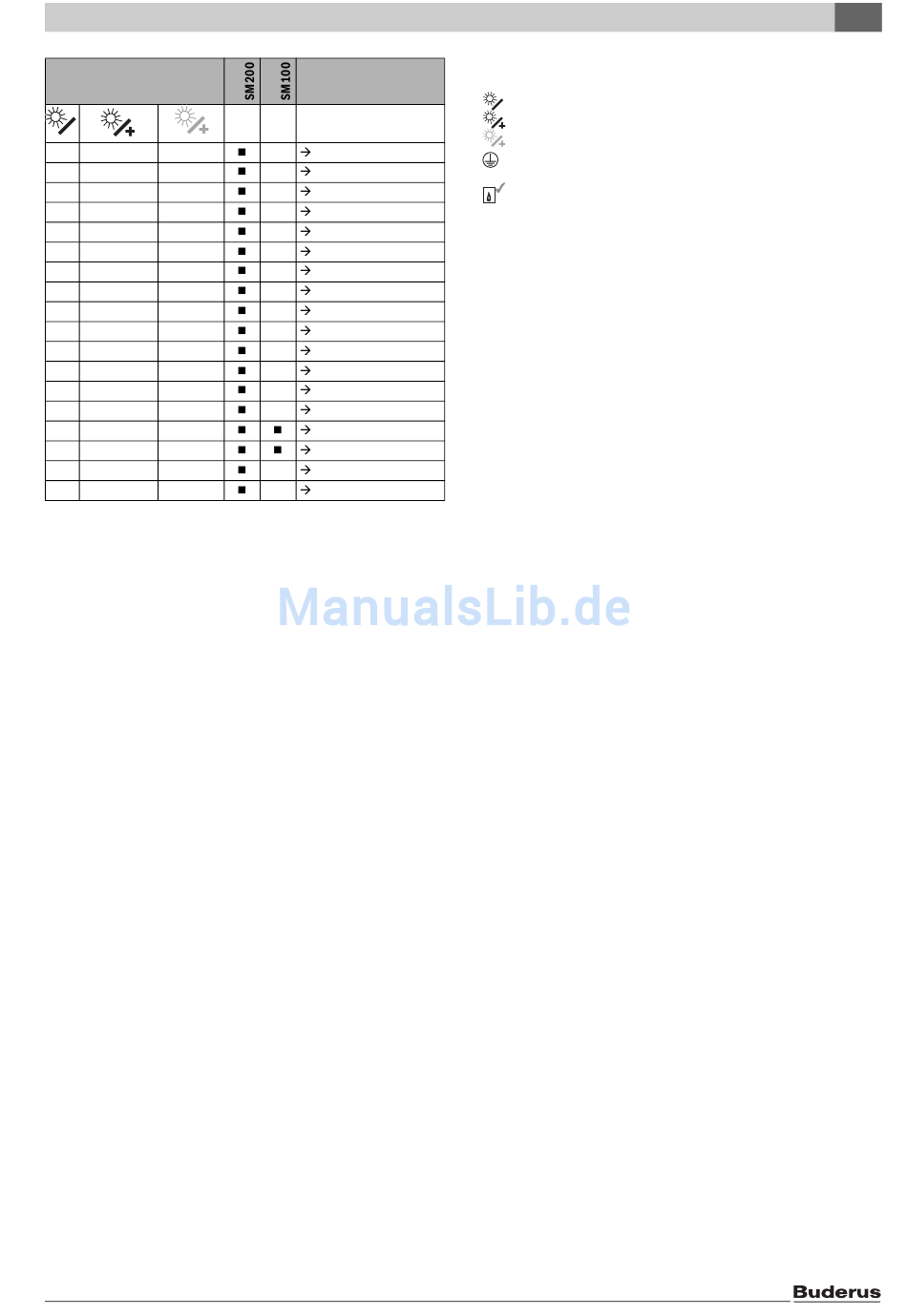

Tab. 9 Esempio di possibili impianti solari
Legenda della tab. 9:
A Integrazione al riscaldamento
B Secondo accumulatore con valvola
C Secondo accumulatore con pompa
D Pool
E Scambiatore di calore esterno accumulatore 1
F Scambiatore di calore esterno accumulatore 2
G Secondo campo collettori
H Regolazione temperatura di ritorno
I Sistema di trasferimento
J Sistema di trasferimento con scambiatore di calore
K Disinfezione termica
L Calorimetro
M Differenza temperatura regolatore
Logamatic SM200 – 6 720 645 482 (2012/06)
Schema di collegamento
fig. 21, pag. 52
fig. 22, pag. 52
fig. 23, pag. 53
fig. 24, pag. 53
fig. 25, pag. 54
fig. 26, pag. 54
fig. 27, pag. 55
fig. 28, pag. 55
fig. 29, pag. 56
fig. 30, pag. 56
fig. 31, pag. 57
fig. 32, pag. 57
fig. 33, pag. 58
fig. 34, pag. 58
fig. 35, pag. 59
fig. 36, pag. 60
fig. 37, pag. 61
fig. 38, pag. 61
Legenda della fig. 21 fino a 36
(nessuna denominazione dei morsetti di collegamento):
Sistema solare
Funzione
Ulteriore funzione (rappresentata in grigio)
Conduttore di protezione
Temperatura/sonda di temperatura
ϑ
Collegamento BUS tra generatore di calore e modulo
1 Accumulatore 1
2 Accumulatore 2
3 Accumulatore 3
230 V AC Collegamento tensione di rete
BUS Sistema BUS EMS plus
M1 Pompa o valvola comandata tramite regolatore differen-
ziale di temperatura
PS1 Pompa solare campo collettori 1
PS3 Pompa di carico accumulatore per secondo accumulatore
con pompa
PS4 Pompa solare campo collettori 2
PS5 Pompa di carico accumulatore per l'utilizzo di uno scam-
biatore di calore esterno
PS6 Pompa di carico accumulatore per il sistema di trasferi-
mento senza scambiatore di calore (e disinfezione ter-
mica)
PS7 Pompa di carico accumulatore per il sistema di trasferi-
mento con scambiatore di calore
PS9 Pompa disinfezione termica
SM100 Modulo per impianti solari standard
SM200 Modulo per impianti solari ampliati
TS1 Sonda di temperatura campo collettori 1
TS2 Sonda di temperatura inferiore dell'accumulatore 1
TS3 Sonda di temperatura accumulatore 1 centrale
TS4 Sonda di temperatura ritorno riscaldamento nell'accumu-
latore
TS5 Sonda di temperatura accumulatore 2 inferiore o Pool
TS6 Sonda di temperatura scambiatore di calore
TS7 Sonda di temperatura campo collettori 2
TS8 Sonda di temperatura ritorno riscaldamento dall'accumu-
latore
TS9 Sonda di temperatura accumulatore 3 superiore, collega-
mento ad es. al generatore di calore (non collegare a
SM200)
TS10 Sonda di temperatura superiore dell'accumulatore 1
TS11 Sonda di temperatura inferiore dell'accumulatore 3
TS12 Sonda di temperatura nella mandata collettore solare
(conta calorie)
TS13 Sonda di temperatura nel ritorno collettore solare
(conta calorie)
TS14 Sonda di temperatura fonte di calore
(Differenza temperatura regolatore)
TS15 Sonda di temperatura dissipatore
(Differenza temperatura regolatore)
VS1 Valvola a 3 vie per integrazione al riscaldamento
VS2 Valvola a 3 vie per secondo accumulatore con valvola
VS3 Miscelatore a 3 vie per regolazione temperatura di ritorno
WM1 Contatore dell'acqua (Water Meter)
Installazione 3
39
