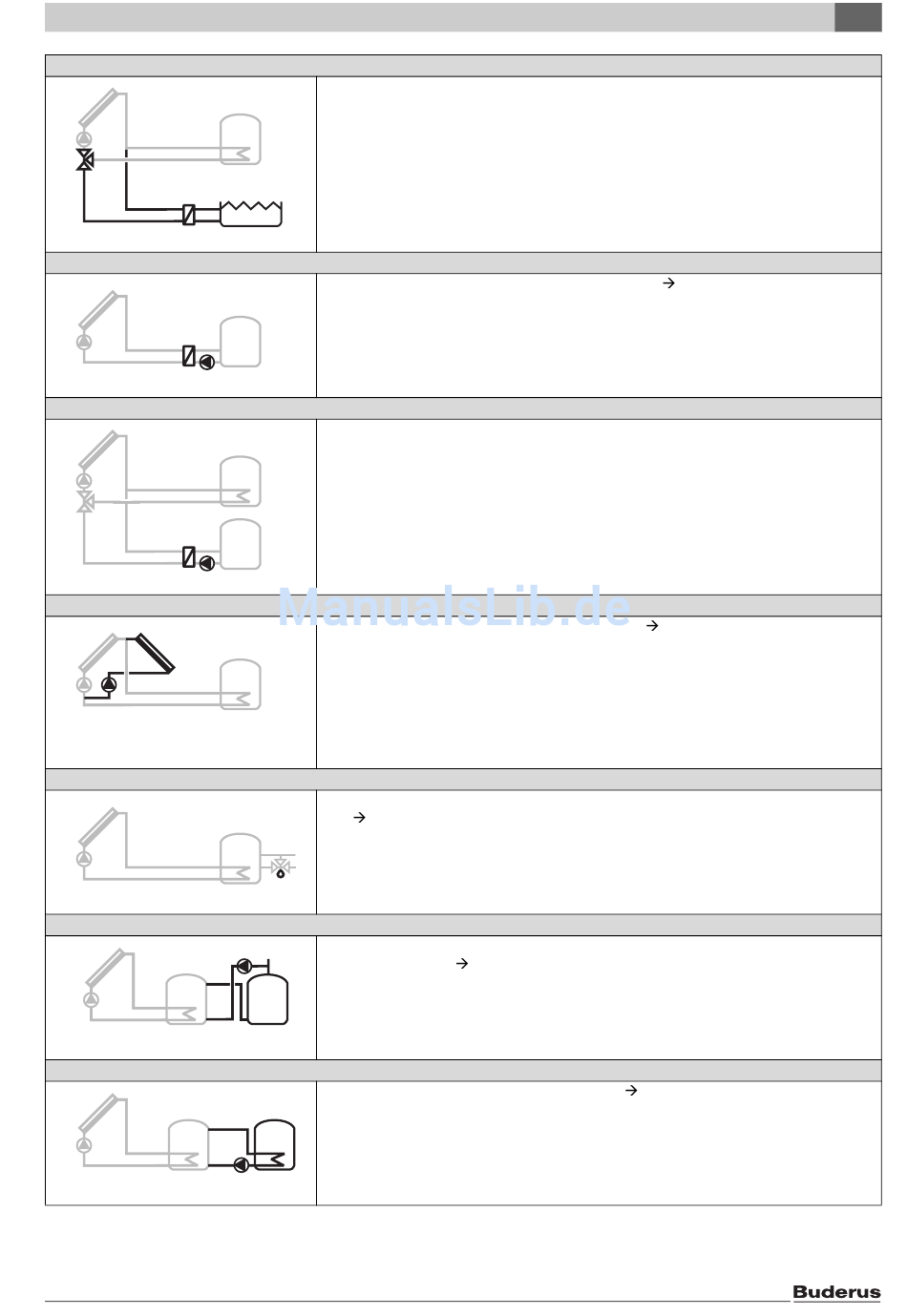

Buderus Logamatic SM200 EMS plus Installationsanleitung Seite 35

Pool(D)
Scambiatore di calore est. Ac. 1(E)
Scamb. di calore est. Ac.2(F)
2° campo coll.(G)
Int. al risc. gen.(H)
Sistema di trasfer.(I)
6 720 647 922-26.1O
Sist. di trasf. con sc.di cal.(J)
Tab. 3
Logamatic SM200 – 6 720 645 482 (2012/06)
Funzione piscina
Funzione 2. Acc. con valvola(B) o 2. Acc. con pompa(C) tuttavia per piscina (Pool).
La funzione è disponibile solo se è stata aggiunta la funzione B o C.
: se viene aggiunta la funzione Pool(D), ma collegare la pompa di circolazione della piscina al
NOTA
modulo. Collegare la pompa di circolazione alla regolazione piscina.
6 720 647 922-21.1O
Scambiatore di calore esterno lato solare all'accumulatore 1 (
• Se la temperatura sullo scambiatore di calore è superiore, del differenziale di temperatura di inse-
rimento, rispetto alla temperatura sull'accumulatore 1 inferiore, la pompa di carico accumulatore
viene attivata. La funzione antigelo per lo scambiatore di calore è assicurata.
6 720 647 922-22.1O
Scambiatore di calore esterno lato solare all'accumulatore 2
• Se la temperatura sullo scambiatore di calore è superiore, del differenziale di temperatura di inse-
rimento, rispetto alla temperatura sull'accumulatore 2 inferiore, la pompa di carico accumulatore
viene attivata. La protezione antigelo per lo scambiatore di calore è assicurata.
La funzione è disponibile solo se è stata aggiunta la funzione B o C.
6 720 647 922-23.1O
Secondo campo collettori (ad es. orientamento est/ovest,
Funzione dei due campi collettori in base al sistema solare 1, tuttavia:
• Se la temperatura sul primo campo collettori è superiore, del differenziale di temperatura di inse-
rimento, rispetto alla temperatura sull'accumulatore 1 inferiore, la pompa solare sinistra viene
attivata.
• Se la temperatura del secondo campo collettori è superiore, del differenziale di temperatura di
6 720 647 922-24.1O
inserimento, rispetto alla temperatura sull'accumulatore 1 inferiore, la pompa solare destra viene
attivata.
Integrazione al riscaldamento solare miscelato con accumulatore inerziale o accumulatore combi-
nato ( fig. 25, pag. 54)
• La funzione come Integrazione al riscaldamento(A); inoltre la temperatura di ritorno viene rego-
lata mediante il miscelatore sulla temperatura di mandata indicata.
6 720 647 922-25.1O
Sistema di trasferimento con accumulatore di preriscaldo riscaldato solamente per la produzione
d'acqua calda sanitaria (
• Se la temperatura dell'accumulatore di preriscaldo (accumulatore 1 - sinistra) è superiore del dif-
ferenziale di temperatura di inserimento rispetto alla temperatura dell'accumulatore pronto
all'esercizio (accumulatore 3 - destra), viene attivata la pompa di trasferimento.
Sistema di commutazione con accumulatore inerziale (
• Accumulatore-produttore d'acqua calda sanitaria con scambiatore di calore interno.
• Se la temperatura dell'accumulatore inerziale (accumulatore 1 - sinistra) è superiore del differen-
ziale di temperatura di inserimento rispetto alla temperatura dell'accumulatore-produttore
d'acqua calda sanitaria (accumulatore 3 - destra), viene attivata la pompa di trasferimento.
6 720 647 922-27.1O
fig. 30, pag. 56)
fig. 31, pag. 57)
Dati sul prodotto
fig. 23, pag. 53)
fig. 38, pag. 61)
