1. Handhabung

1
2
4
27.08.2010
1.1 Hinweise / Bitte beachten
• Zum Reinigen des Instrumentes keine aggressiven
Reinigungsmittel verwenden sondern nur mit
einem trockenen oder feuchten Tuch abreiben.
• Messgerät an einem trockenen und sauberen Ort
aufbewahren.
• Vermeiden Sie Gewalteinwirkung wie Stöße oder
Druck.
• Stecker nicht mit Gewalt in die Buchsen ein-
stecken. Die Messkanal- und Schnittstellenstecker
sind unterschiedlich.
• Sollte beim Einschalten kein Sensor am Messgerät
angeschlossen sein, so zeigt das Display „open".
(Bitte Kapitel Fehlermeldung nachschlagen)

1.2 Inbetriebnahme

Vor dem Einschalten den/die Messfühler in die dafür
vorgesehene Buchse des Messinstrumentes
anstecken und sicherstellen das eine volle 9V-Block-
batterie eingelegt ist (Im Lieferumfang sind 2 Batteri-
en enthalten). Die Fühleranschlussbuchsen sind ent-
sprechend am Gerätegehäuse mit 1 und 2
gekennzeichnet. Daneben ist die USB-Schnittstelle
gekennzeichnet.

1.3 Ein-/Ausschalten

Durch Betätigen der ON/OFF-Taste wird das Mess-
gerät ein- und ausgeschaltet. Nach dem Einschalten
werden auf dem Display für ca. 1,5 Sekunden alle
Segmente angezeigt (Vollsegmentanzeige), danach
zeigt das Instrument für ca. weitere 1,5 Sekunden
(Abb. 1) den eingestellten Fühler-Kalibriercode sowie
die eingestellte Messgröße für Kanal 1 an (z.B. „[oFF
für DIN-Kennlinie und P für Pt100). Danach werden
die Kalibrierdaten für den 2. Kanal angezeigt. Ansch-
ließend wechselt das Instrument automatisch in den
Messmodus und zeigt die aktuelle Messgröße an. In
der oberen Displayzeile(große Anzeige) wird der
Messwert angezeigt; darunter befindet sich ein Bar-
graph für die grafische Messwertdarstellung. Bei
allen 2-Kanalgeräten wird der 2. Kanal in der unteren
Displayzeile (kleine Anzeige) angezeigt.

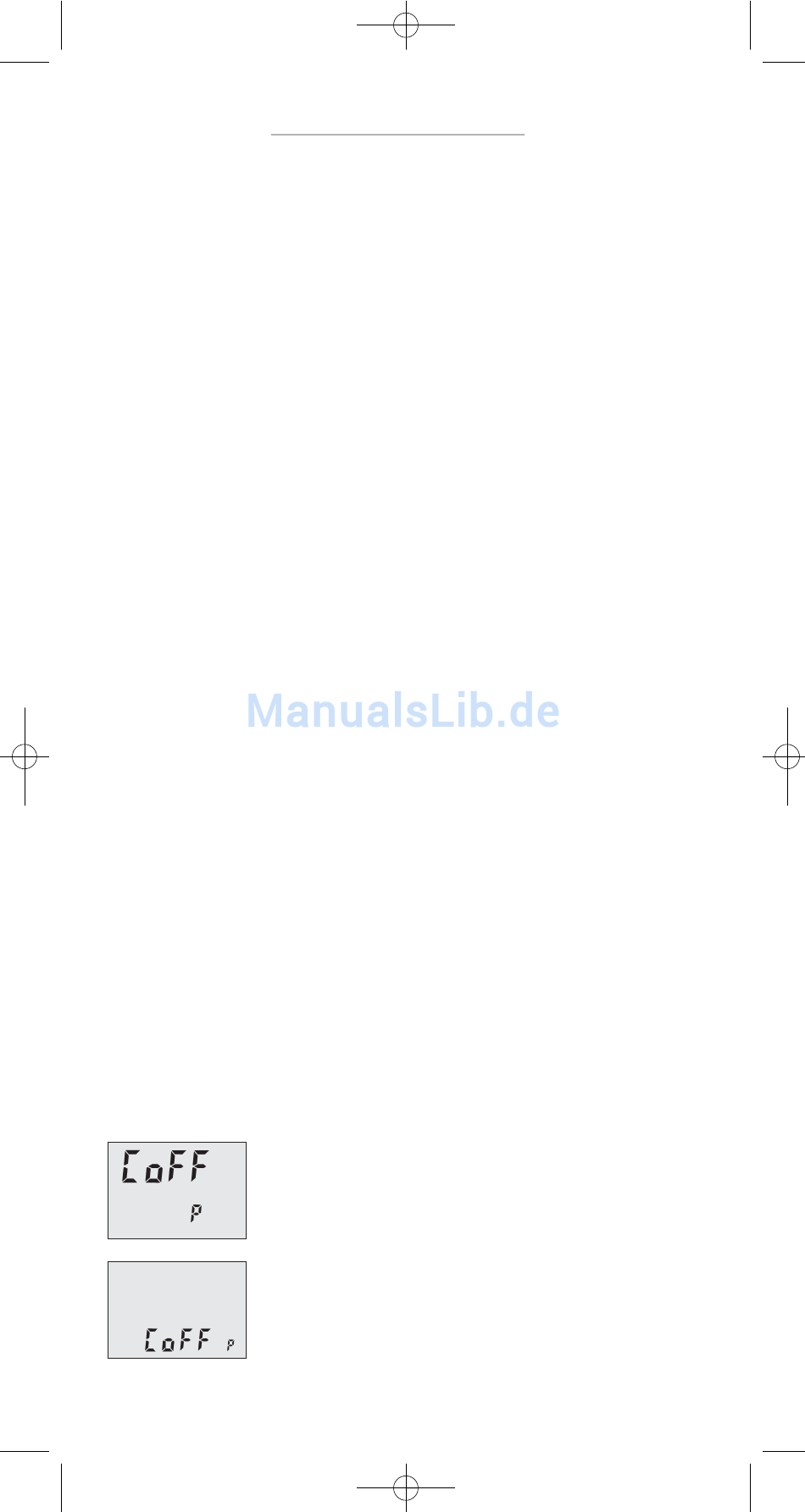

Abb 1: Beispiel einer Kanalinformation nach dem
Einschalten:
Kanal 1
Zeile 1: [oFF P = Kalibrierung auf Kanal 1 nach DIN,
Fühlerauswahl auf Pt100 eingestellt
Kanal 2
Zeile 2: [oFF P = Kalibrierung auf Kanal 2 nach DIN,
Fühlerauswahl auf Pt100 eingestellt
