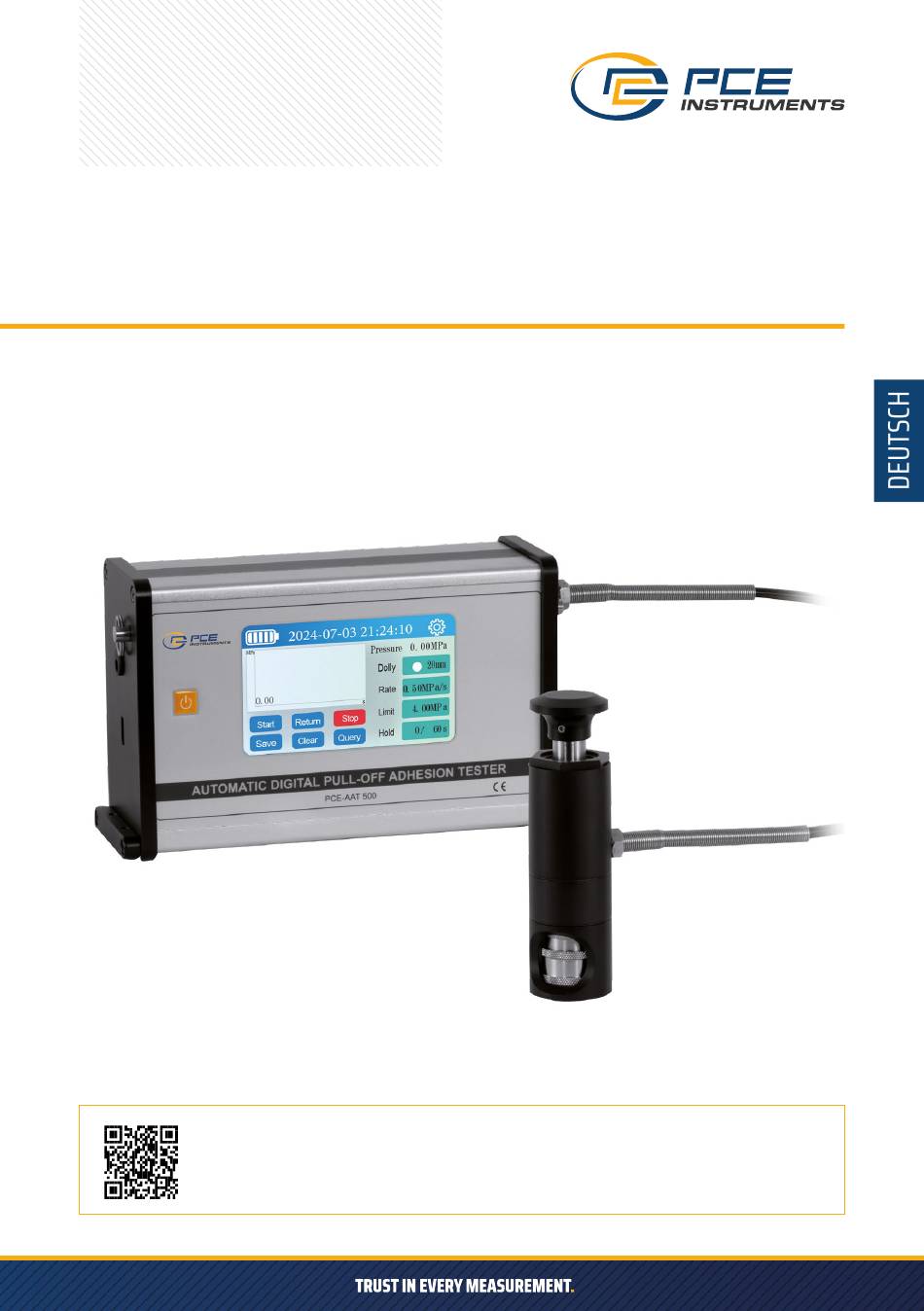

- Seite 1 BEDIENUNGSANLEITUNG AUTOMATISCHER HAFTFESTIGKEITSMESSER PCE-AAT 500 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Seite 2 Größe der Adhäsion quantitativ beschreiben und die Adhäsion verschiedener Beschichtun- gen eindeutig bewerten, was für Formulierungsentwickler sehr geeignet ist. PCE-AAT 500 ist ein neues intelligentes Adhäsionsprüfgerät. Es prüft hydraulisch die Beschichtung eines bestimmten Bereichs. Der gesamte Prozess des Abziehens wird automatisch von dem Gerät durchgeführt.
- Seite 3 3.0 WICHTIGSTE TECHNISCHE PARAMETER Kreisförmig 20mm (Standard) Kreisförmig 10mm Durchmesser Prüfstempel Kreisförmig 14mm Kreisförmig 50mm Quadratisch 50mm (Optional) Auflösung 0.01 MPa or 1 psi Genauigkeit ±1% FS Kreisförmiger Prüfstempel 10mm > 4.0 ... 80 MPa; Kreisförmiger Prüfstempel 14mm > 2.0 ... 40 MPa; Max.
- Seite 4 4.0 AUFBAU Netzschalter Touch-Screen Anschluss Aktuator Handgriff Batteriefach Schnell- kupplung Schneid- werkzeug Prüf- stempel...
- Seite 5 5.0 ANZEIGEEINHEIT 5.1 Bedienoberfläche Betriebsanzeige Datum & Uhrzeit Einstellungen Druck- diagramm Bedienungs- Betriebs- tasten parameter Leistungsanzeige: Zeigt die aktuelle Leistung des Akkus an. Wenn die Anzeige rot wird, ist der Strom sehr niedrig und laden Sie das Prüfgerät bitte rechtzeitig auf. Datum und Uhrzeit: Zeigen das Datum und die Uhrzeit des Systems an, die in der Schnittstelle „Einstellung“...
- Seite 6 5.2 Einstellung der Anzeigeeinheit Drücken Sie auf „Einstellungen“ in der oberen rechten Ecke der Hauptoberfläche um die Einstellungsober- fläche aufzurufen (wie unten dargestellt). In dieser Oberfläche kann die Einheit des Tests ausgewählt werden (zwischen MPa und PSI), das Datum und die Uhrzeit können eingestellt werden, und die Systemsprache zwischen Chinesisch und Englisch kann hier ebenfalls gewählt werden.
- Seite 7 Klicken Sie auf das Eingabefeld in der obersten Zeile, um das abzufragende Datum einzugeben; klicken Sie auf „Pageup“ und „Pagedown“, um die Daten zu überprüfen, wenn es mehr als eine Seite in einem Datum gibt. Wenn der Benutzer einen Datensatz löschen möchte, schließen Sie das Gerät an einen Computer an und löschen Sie ihn über den Computer (siehe 7.0 für weitere Einzelheiten).
- Seite 8 6.1.4 Prüfstempel-Anwendung: a) Mischen Sie den Klebstoff gemäß den Anweisungen des Herstellers und tragen Sie einen gleichmäßigen Klebstofffilm auf die Unterseite des Prüfstempels auf (ca. 2-4 mils oder 50-100 Mikrometer für beste Ergeb- nisse). b) Befestigen Sie den Prüfstempel auf dem vorbereiteten Beschichtungsprüfbereich. HINWEIS: Wenn die zu prüfende beschichtete Oberfläche über Kopf oder senkrecht ist, kann eine Vorrich- tung erforderlich sein, um den Prüfstempel während der Aushärtungszeit zu fixieren, z.
- Seite 9 Halten Sie den Druck entsprechend der eingestellten Haltezeit, und es beginnt die Zeit zu laufen. Wenn die Zeit abgelaufen ist, lässt das Prüfgerät den Druck automatisch ab. Nachdem der Druck vollständig abgelas- sen wurde, können durch Drücken von „Speichern“ alle Prüfdaten aufgezeichnet werden. Hinweis: Während das Prüfgerät läuft (einschließlich Druckbeaufschlagung und Druckentlastung), können die Daten nicht gespeichert werden.
- Seite 10 Sie sie bitte erneut zurück. 8.0 KALIBRIERUNG Das PCE-AAT 500 ist ein präzises Instrument und sollte in regelmäßigen Abständen kalibriert werden. Unser Unternehmen hat jedes Gerät des Adhäsionsprüfers mit dem Standardsensor kalibriert, der vom dritten Metrologieinstitut kalibriert wurde. Das Gerät muss nicht innerhalb eines Jahres neu kalibriert werden.
- Seite 11 9.0 WARTUNG Wir bieten eine kostenlose einjährige Garantie (gerechnet ab dem Datum der Lieferung) und bieten lebens- lange Wartung und Kalibrierung. 9.1 Für die Maschine gilt eine Garantie von 12 Monaten ab Kaufdatum auf Material und Verarbeitung. Wäh- rend der Garantiezeit auftretende defekte Teile der Maschine (ausgenommen Messer) werden vorbehalt- lich unserer Prüfung kostenlos ersetzt.
- Seite 12 Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vor- gabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
