Steckerbelegung - Pce Instruments P-700 Serie Bedienungsanleitung

DE P700 Anleitung dt. 08/10

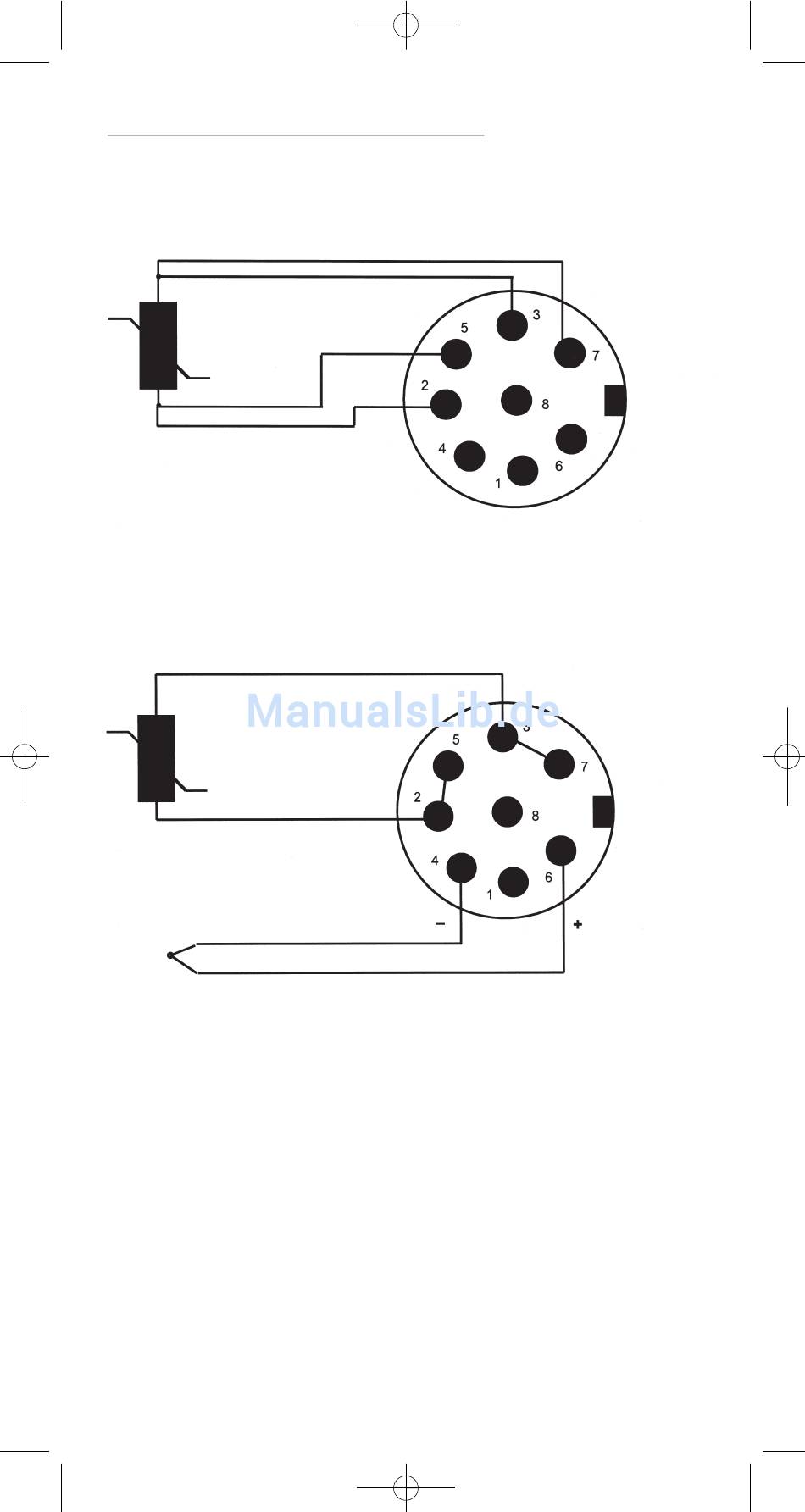

Fühleranschluß Pt100 4-Leiter (Serie P700)
Messkanal 1 /2
Pt100 4-Leiter
Fühleranschluß Thermoelement (Serie P700)
Messkanal 1 /2
Pt100 2-Leiter
(im Stecker)
Thermoelement
Internationale Kennfarben für Thermoelemente
Thermopaar
Typ R
Pt13Rh-Pt
Typ S
Pt10Rh-Pt
Typ J
Fe-CuNi
Typ T
Cu-CuNi
Typ K
NiCr-Ni
Typ N
NiCrSi-NiSi
Typ L
Fe-CuNi
27.08.2010
DIN 43 722
orange
+ orange – weiß
orange
+ orange – weiß
schwarz
+ schwarz - weiß
braun
+ braun - weiß
grün
+ grün - weiß
rosa
+ rosa - weiß
14:03 Uhr

6. Steckerbelegung

DIN 43 710 ANSI MC 96.1
weiß grün
+ rot - weiß + schwarz - rot
weiß grün
+ rot - weiß + schwarz - rot
schwarz
+ weiß - rot
blau
+ blau - rot
....grün gelb
+ rot - grün + gelb - rot
braun
+ rot - blau
Seite 23
