- AB620A5030 + 5032

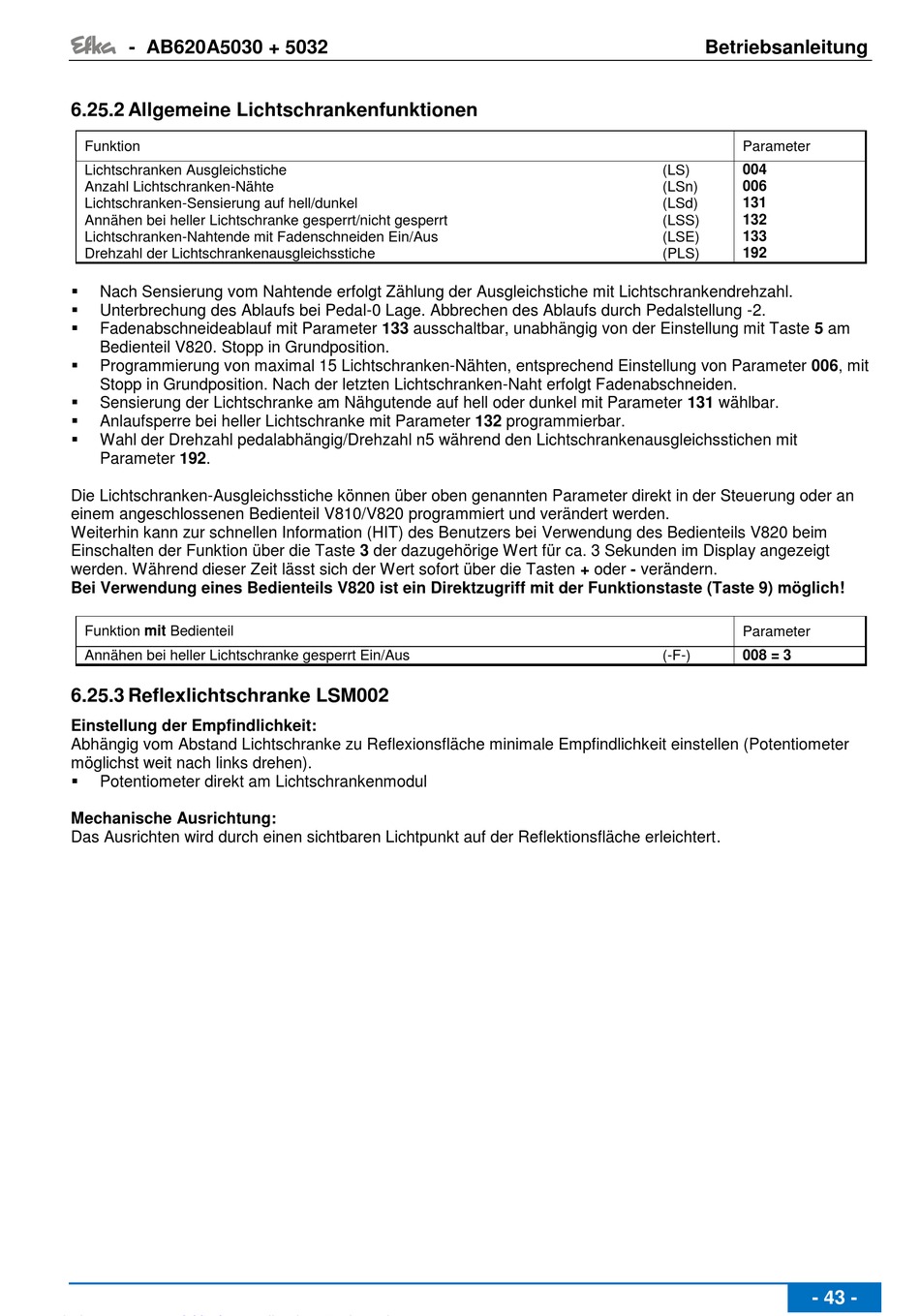

6.25.2 Allgemeine Lichtschrankenfunktionen
Funktion
Lichtschranken Ausgleichstiche
Anzahl Lichtschranken-Nähte
Lichtschranken-Sensierung auf hell/dunkel
Annähen bei heller Lichtschranke gesperrt/nicht gesperrt
Lichtschranken-Nahtende mit Fadenschneiden Ein/Aus
Drehzahl der Lichtschrankenausgleichsstiche
Nach Sensierung vom Nahtende erfolgt Zählung der Ausgleichstiche mit Lichtschrankendrehzahl.
Unterbrechung des Ablaufs bei Pedal-0 Lage. Abbrechen des Ablaufs durch Pedalstellung -2.
Fadenabschneideablauf mit Parameter 133 ausschaltbar, unabhängig von der Einstellung mit Taste 5 am
Bedienteil V820. Stopp in Grundposition.
Programmierung von maximal 15 Lichtschranken-Nähten, entsprechend Einstellung von Parameter 006, mit
Stopp in Grundposition. Nach der letzten Lichtschranken-Naht erfolgt Fadenabschneiden.
Sensierung der Lichtschranke am Nähgutende auf hell oder dunkel mit Parameter 131 wählbar.
Anlaufsperre bei heller Lichtschranke mit Parameter 132 programmierbar.
Wahl der Drehzahl pedalabhängig/Drehzahl n5 während den Lichtschrankenausgleichsstichen mit
Parameter 192.
Die Lichtschranken-Ausgleichsstiche können über oben genannten Parameter direkt in der Steuerung oder an
einem angeschlossenen Bedienteil V810/V820 programmiert und verändert werden.
Weiterhin kann zur schnellen Information (HIT) des Benutzers bei Verwendung des Bedienteils V820 beim
Einschalten der Funktion über die Taste 3 der dazugehörige Wert für ca. 3 Sekunden im Display angezeigt
werden. Während dieser Zeit lässt sich der Wert sofort über die Tasten + oder - verändern.
Bei Verwendung eines Bedienteils V820 ist ein Direktzugriff mit der Funktionstaste (Taste 9) möglich!
Funktion mit Bedienteil
Annähen bei heller Lichtschranke gesperrt Ein/Aus
6.25.3 Reflexlichtschranke LSM002
Einstellung der Empfindlichkeit:
Abhängig vom Abstand Lichtschranke zu Reflexionsfläche minimale Empfindlichkeit einstellen (Potentiometer
möglichst weit nach links drehen).
Potentiometer direkt am Lichtschrankenmodul
Mechanische Ausrichtung:
Das Ausrichten wird durch einen sichtbaren Lichtpunkt auf der Reflektionsfläche erleichtert.
Betriebsanleitung
Parameter
(LS)
004
(LSn)
006
(LSd)
131
132
(LSS)
133
(LSE)
(PLS)
192
Parameter
(-F-)
008 = 3
- 43 -
