Leistungsaufnahme
Die Leistungsaufnahme bei 240 V beträgt 85 W.
Siehe auch
Wechselspannungsversorgung (AC) (Seite 15-4)
6.3
Potenzialausgleich anschliessen
6.3
Hinweis
Der folgende Inhalt gilt nur für Geräte mit AC-Stromversorgung.
Eine niederohmige Erdungsverbindung verbessert die Ableitung von Störungen, die über
externe Stromversorgungskabel, Signalkabel oder Kabel zu Peripheriegeräten übertragen
werden.
Der Potenzialausgleichsanschluss des Geräts befindet sich bei den Anschlusselementen der
Rechnereinheit und ist mit folgendem Symbol gekennzeichnet:

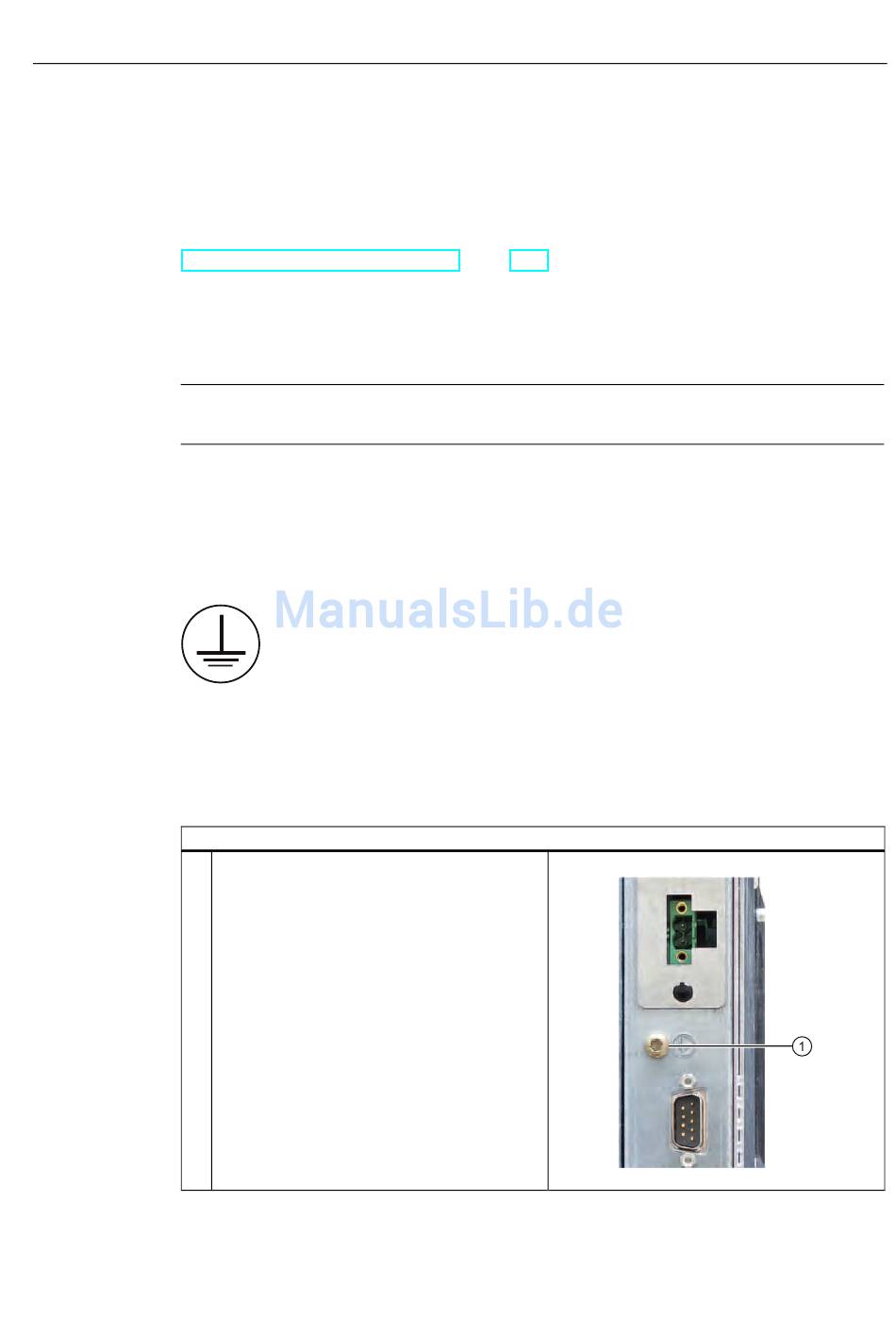

Bild 6-1
Potenzialausgleich anschliessen
Notwendiges Werkzeug für den Potenzialausgleichsanschluss: Schraubendreher TORX T20
Arbeitsschritte zum Anschliessen des Potenzialausgleichs
1
SIMATIC Panel PC 477
Betriebsanleitung, Ausgabe 12/2005, A5E00497111-02
Potenzialausgleich
Potenzialausgleichsanschluss (Gewinde M4)
am Gerät (große Oberfläche, großflächig
kontaktiert) mit dem zentralen Erdungspunkt
des Schaltschranks verbinden.
Der Mindestquerschnitt darf 5 mm
unterschreiten.
6.3 Potenzialausgleich anschliessen
nicht
2
Anschließen
6-5
