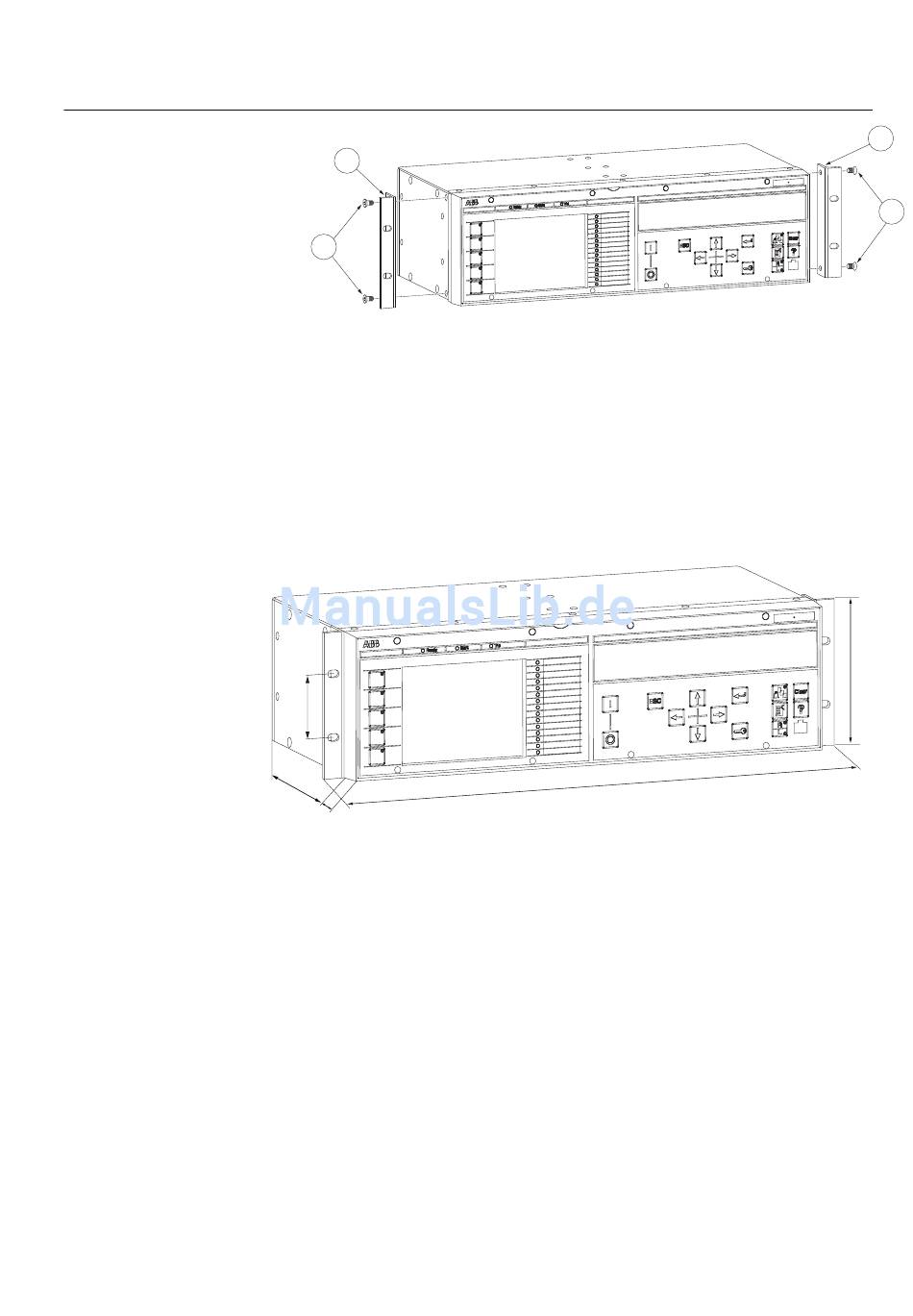

Abb. 16:
Anbringen der Montagewinkel
1 Montagewinkel
2 Schrauben
2.
Ziehen Sie die Schrauben mit einem Torx T25-Schraubenzieher fest.
3.
Montieren Sie das IED mit den Montagewinkeln im 19"-Rahmen.
4.
Ziehen Sie die Schrauben fest.
A
B
C
D0E526T201305141600 V2 DE
Abb. 17:
3HE IED, Einschubmontage
A 57,2 mm
B 224 mm + 12 mm mit Kabelschuh-Anschlüssen
C 25,5 mm
D 482 mm
E 132 mm, 3HE
Abschnitt 4
Installation
D
1
2
E
