Switchsync™ PWC600
Benutzerhandbuch
Tabelle 15:
Strategien für das gesteuerte Einschalten von Übertragungsleitungen und Hochspan‐
nungskabeln mit L1 als führende Phase
Lastkonfiguration
Auswahl der füh‐
renden Phase
Beliebig
Zufällig

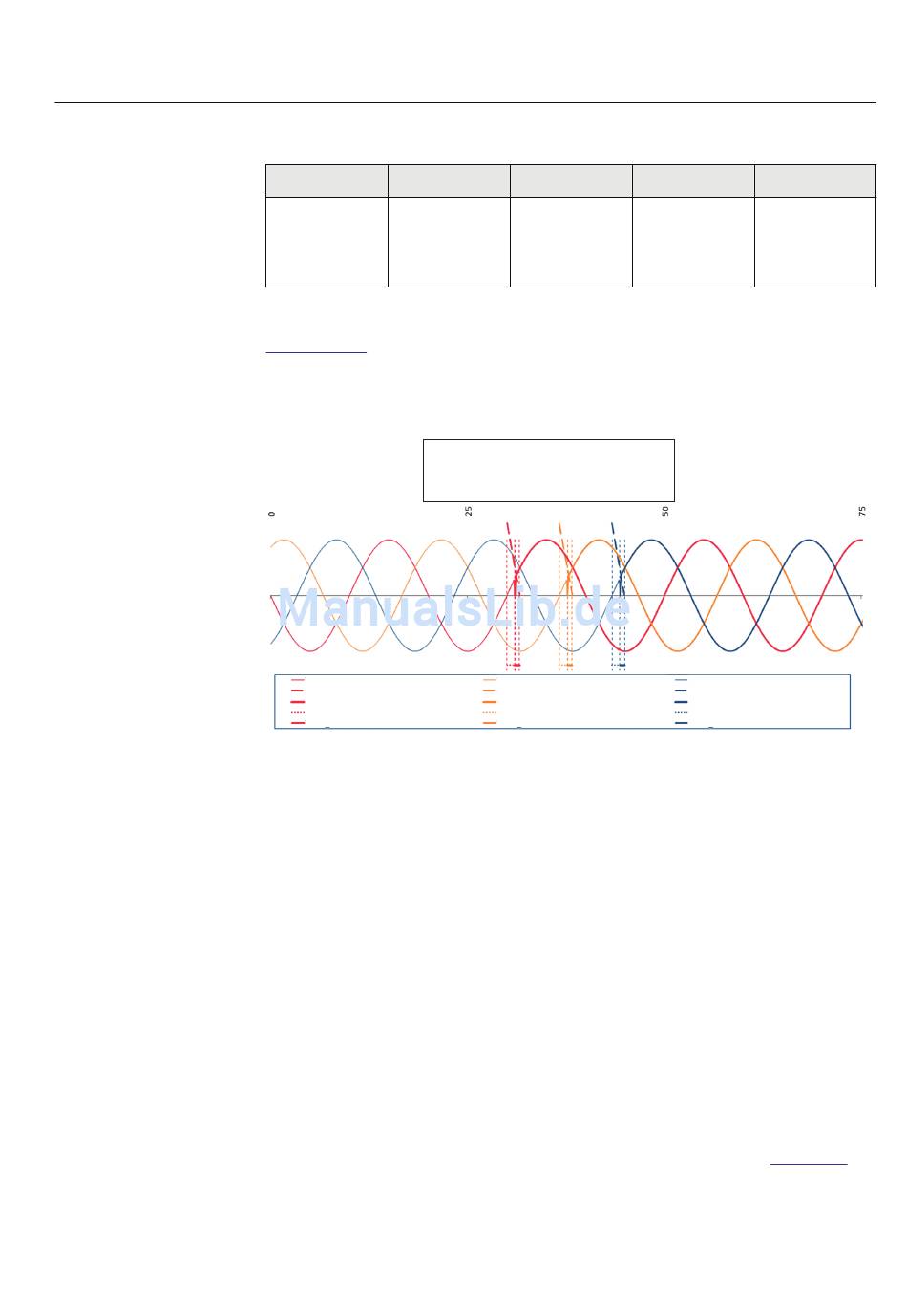

Abbildung 12
demonstriert das Einschalten einer nicht kompensierten
Übertragungsleitung im entladenen Zustand mit den oben angegebenen Schaltzielen,
die an die Eigenschaften des tatsächlichen Leistungsschalters angepasst sind. Hier
wurde L1 zufällig als führende Phase ausgewählt.
Führende Phase
Einschaltziel führende Phase
Einschaltziel zweite Phase
Einschaltziel dritte Phase
Spannung über Schalter L1
Dielektrische Festigkeit L1
Vorzündzeit L1
Elektrisches Schaltziel L1
Leitungsspannung L1
GUID-7304E619-6536-486B-A88D-5F6EE604D0E3 V1 DE
Abb. 12:
Gesteuertes Einschalten einer entladenen nicht kompensierten
Übertragungsleitung (Quellspannungsreferenz)
Darüber hinaus kann die gleiche Strategie für das gesteuerte Einschalten auch beim
Wiedereinschalten angewendet werden. Gefangene Ladungen werden jedoch nicht
berücksichtigt. Somit wird die Schaltüberspannung wahrscheinlich höher sein als
beim Einschalten einer entladenen Leitung, andererseits jedoch niedriger als beim
nicht gesteuerten Wiedereinschalten.
Ausschalten
Das Ausschalten einer lastfreien Übertragungsleitung oder eines lastfreien Kabels
kann zur Rückzündung im Leistungsschalter und dadurch zur Beschädigung der
Löschkammer führen. Auch wenn die meisten modernen Leistungsschaltertypen mit
sehr geringer Rückzündungswahrscheinlichkeit klassifiziert werden, so kann mit dem
gesteuerten Ausschalten die Wahrscheinlichkeit von Rückzündungen noch weiter
verringert werden. Optimale Stromunterbrechungszeitpunkte werden in Bezug auf
den Laststrom in jeder Phase festgelegt. Alternativ können sie von der Quellspannung
durch Zugabe einer Phasenverschiebung von 90 ° abgeleitet werden.
L1 (führende Pha‐
L2 Einschaltziel
se) Einschaltziel
Positiv verlaufen‐
120° nach füh‐
der Nulldurch‐
render Phase
gang der füh‐
renden Phase-Er‐
de-Spannung
L1
18
Grad
18
Grad
18
Grad
Spannung über Schalter L2
Dielektrische Festigkeit L2
Vorzündzeit L2
Elektrisches Schaltziel L2
Leitungsspannung L2
Abschnitt 3
Anwendung
L3 Einschaltziel
240° nach füh‐
render Phase
Zeit (ms)
Spannung über Schalter L3
Dielektrische Festigkeit L3
Vorzündzeit L3
Elektrisches Schaltziel L3
Leitungsspannung L3
