Abschnitt 3
Anwendung
3.4.2.3
32
Führende Phase
Einschaltziel führende Phase
Einschaltziel zweite Phase
Einschaltziel dritte Phase
Strom L1
Dielektrische Festigkeit L1
Quellspannung L1
Elektrisches Schaltziel L1
Vorzündzeit L1
GUID-6CFC7AAF-6F91-4EA1-8683-2733C4FFCD38 V1 DE

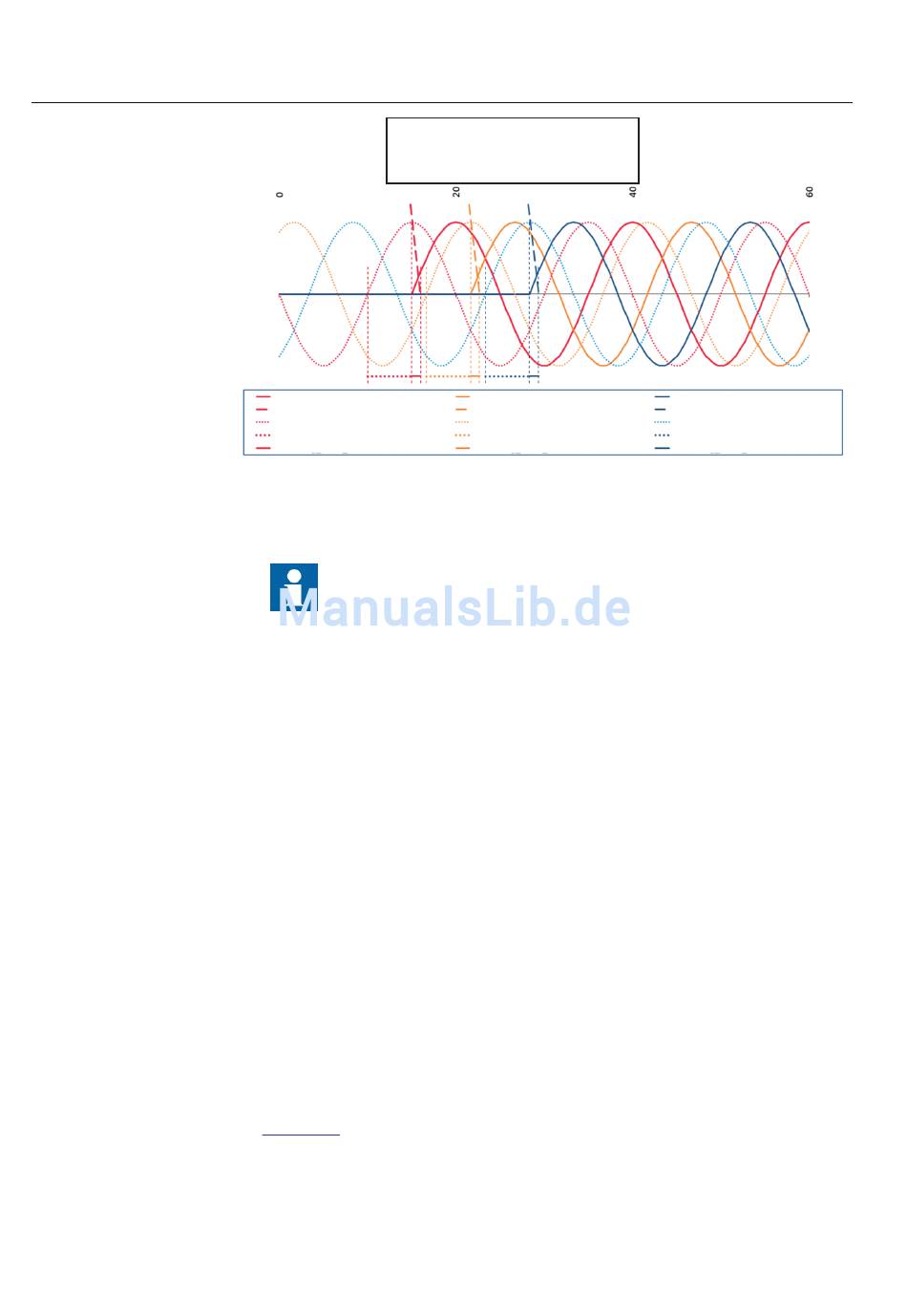

Abb. 7:
Zieldefinitionen für gesteuerten Einschaltvorgang (Quellspannungs-
Referenz)
Für Spulen mit einem 3-Schenkel-Kern (magnetisch gekoppelte
Phasen) und wenn die Lastspannung als Referenzsignal für die
Erkennung des Einschaltzeitpunkts gewählt wurde, wird die adaptive
Korrektur der Einschaltzeiten für das Einschalten der letzten Phase
deaktiviert. Der Grund ist, dass die Spannung am
Leistungsschalterpol nahe Null ist, sobald die zweite Phase
eingeschaltet ist, und so ist eine genaue Bestimmung des
Stromeinschaltzeitpunkts nicht möglich.
Ausschalten
Beim Ausschalten einer Drossel steigt die transiente Wiederkehrspannung sehr
schnell an, wodurch die Wahrscheinlichkeit einer Wiederzündung bei geringen
Lichtbogenzeiten hoch ist. Dieser Effekt kann minimiert werden, indem an den
Leistungsschalterkontakten zum Zeitpunkt der Stromunterbrechung eine ausreichend
hohe Durchschlagfestigkeit aufgebaut wird. Dafür muss der Zeitpunkt der
mechanischen Kontakttrennung so gesteuert werden, dass die Lichtbogenzeiten
innerhalb des wiederzündungsfreien Zeitfensters des Leistungsschalters (wird
während der Typprüfung ermittelt) liegen oder, wenn ein solches nicht vorhanden ist,
an einem bestimmten Zeitpunkt auftreten, um die Auswirkungen von
Wiederzündungen zu minimieren. Bei Auswahl der Zielzeitpunkte in jeder Phase sind
die Bauform des Kerns (Dreischenkel-, Vier-/Fünfschenkel- oder Einzelphasen-
Kern) sowie die Konfiguration der Wicklungen zu berücksichtigen.
In
Tabelle 10
sind die vordefinierten Strategien für das gesteuerte Ausschalten von
dreipoligen Kompensations-Drosselspulen mit einem einpoligen Leistungsschalter
aufgelistet. Dabei ist in allen Fällen L1 die führende Phase.
L1
90
Grad
90
Grad
90
Grad
Strom L2
Dielektrische Festigkeit L2
Quellspannung L2
Elektrisches Schaltziel L2
Vorzündzeit L2
1MRK 511 346-UDE B
Zeit (ms)
Strom L3
Dielektrische Festigkeit L3
Quellspannung L3
Elektrisches Schaltziel L3
Vorzündzeit L3
Switchsync™ PWC600
Benutzerhandbuch
