4.7

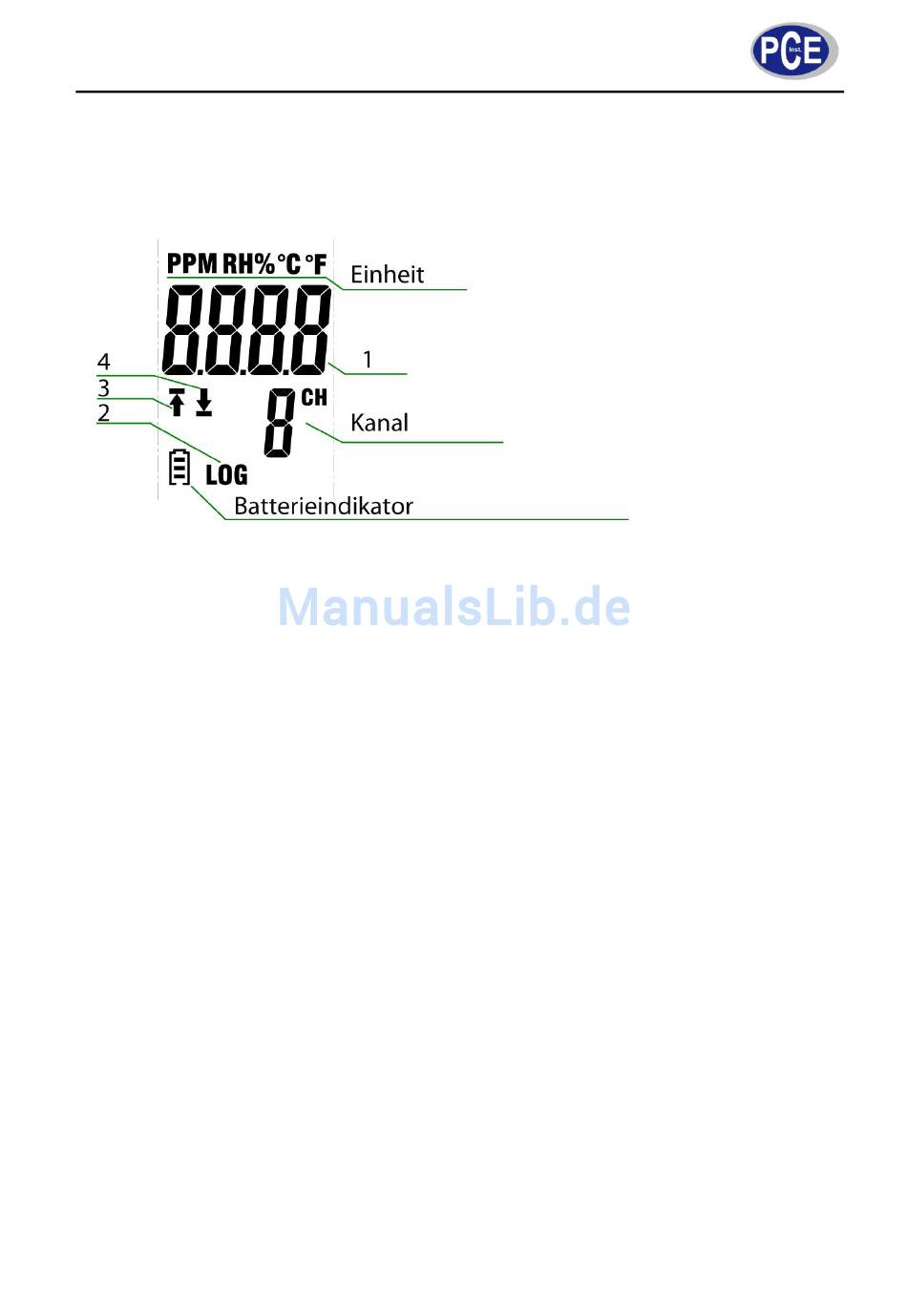

Bildschirm und Messtaste
LCD Bildschirm:
A. Logging Modus:
1. Letzte Messung.
2. LOG-Symbol blinkt.
3. Aufwärtspfeil blinkt: Letzte Messung hat das obere Limit überstiegen.
Aufwärtspfeil leuchtet: Mehrere Messungen haben das obere Limit überstiegen.
4. Abwärtspfeil blinkt: Letzte Messung hat das untere Limit überstiegen.
Abwärtspfeil leuchtet: Mehrere Messungen haben das untere Limit überstiegen.
B: Beenden Modus
1. Letzte Messung.
2. LOG-Symbol leuchtet.
3. Aufwärtspfeil blinkt: Letzte Messung hat das obere Limit überstiegen.
Aufwärtspfeil leuchtet: Mehrere Messungen haben das obere Limit überstiegen.
4. Abwärtspfeil blinkt: Letzte Messung hat das untere Limit überstiegen.
Abwärtspfeil leuchtet: Mehrere Messungen haben das untere Limit überstiegen.
C. Messmodus
1. Momentane Messung.
2. LOG-Symbol leuchtet weder auf, noch blinkt.
3. Aufwärtspfeil leuchtet: Zeigt die höchste Messung an.
4. Abwärtspfeil leuchtet: Zeigt niedrigste Messung an.
Messtaste:
Es gibt nur eine Messtaste beim PCE-CLL 1. Diese Taste hat je nach Einstellungen verschiedene
Funktionen:
-
Wenn der Benutzer „Start per Knopfdruck" in der Software ausgewählt hat, wird diese Taste
genutzt, um den Datenlogger zu starten.
-
Wenn der Benutzer „Überschreiben wenn voll" in der Software ausgewählt hat, wird die Taste
genutzt, um die Messung zu stoppen.
-
Wenn der Benutzer „Bestätigen und Löschen" in der Software ausgewählt hat, wird die taste
genutzt, um einen aufleuchtenden Alarm zu stoppen und zu löschen. LED-Indikator
BETRIEBSANLEITUNG
10
