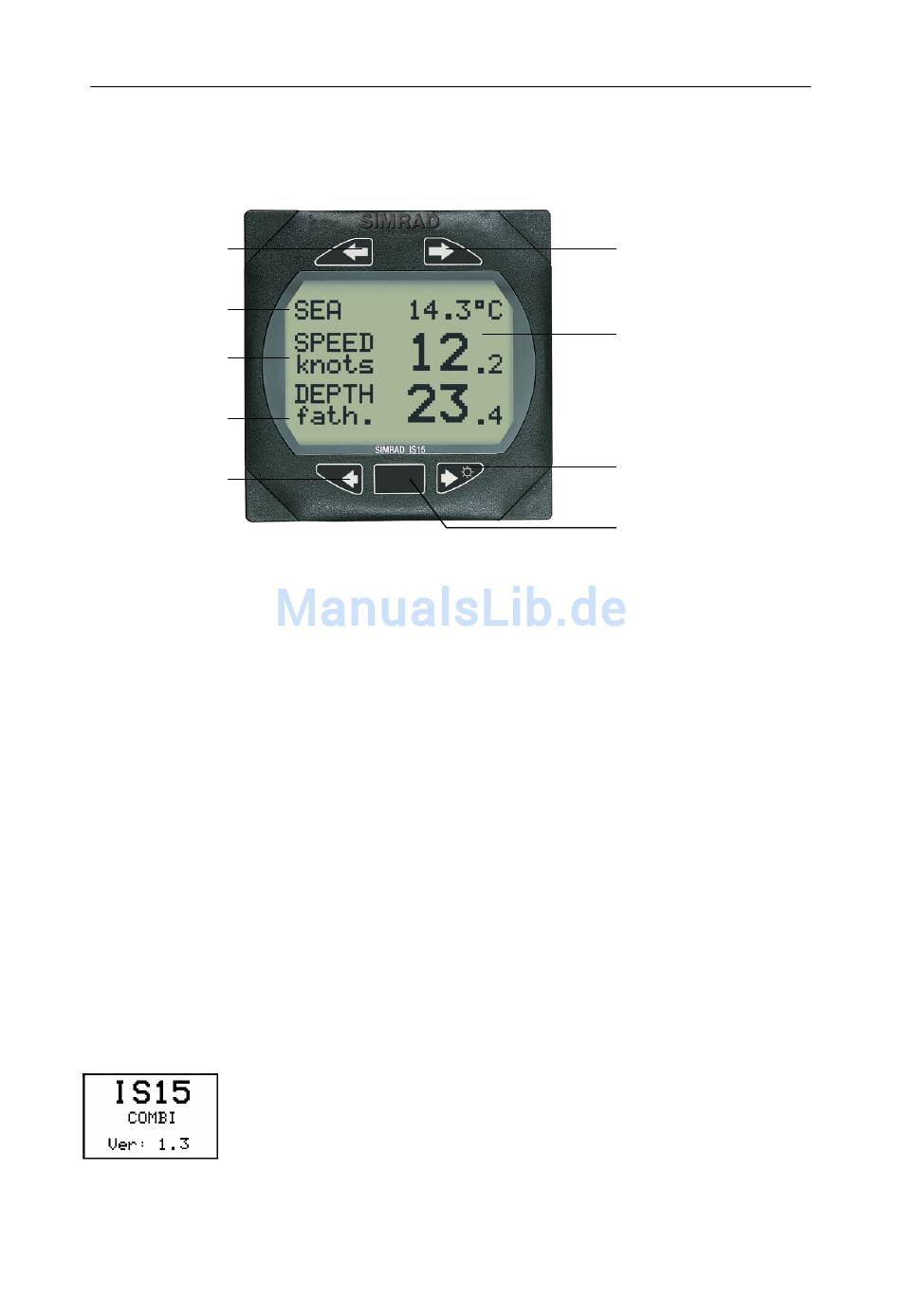

2 BEDIENUNG DES IS15 COMBI INSTRUMENTS

"Gruppe zurück"-
Taste
Oberer
Bildbereich
Mittlerer
Bildbereich
Unterer
Bildbereich
"Bildschirm
zurück"-Taste

2.1 Allgemeine Beschreibung

Das Instrument wird über 5 Tasten bedient. Durch das Drücken
einer Pfeiltaste erfolgt eine entsprechende Bewegung durch
eine Auswahl der verfügbaren Anzeigen. Die Tabelle der
Anzeigen ist auf Seite 9 dargestellt. Die Rücksetz-Taste ist nur
auf manchen Anzeigen verfügbar. Jeder Tastendruck wird
durch einen Piepton bestätigt.
Das Display ist in 3 Bildbereiche aufgeteilt, von denen jeder
Bereich bestimmte Informationen enthält. In einigen Anzeigen
kann
beanspruchen.

2.2 Einschalten

Wenn ein Gerät zum ersten Mal eingeschaltet wird lesen Sie
bitte in Kapitel 7.1 „Erstes Einschalten" auf Seite 76 nach.
Nach dem Einschalten zeigt das Instrument für ca. 2 Sekunden
die Softwareversion des Systems an. Danach zeigt das Display
die zuletzt gewählte Anzeige vor dem Ausschalten.
eine grafische Anzeige
Bedienung des IS15 Combi
"Gruppe
vorwärts"-Taste
LCD
Display
"Bildschirm
vorwärts"-Taste /
Beleuchtungseinstell.
Rücksetz-Taste oder Reset –
Taste ( 2 Sekunden gedrückt
halten)
mehr als einen Bereich
7
