3. Genügend Platz für die Schutzkappe des Instruments
vorsehen.
4. Zunächst ein kleines Loch vorbohren und den Platz hinter
dem Panel oder der Wand prüfen.
5. Das 85 mm Loch möglicht exakt ausschneiden.
6. Die vier Befestigungslöcher 2.5 mm bohren.
7. Das Instrument mit den mitgelieferten, selbstsichernden
Schrauben sichern. Auf richtigen Sitz der Dichtung achten.
8. Die Eckabdeckungen des Gerätes einsetzen.
9. Sicherstellen das alle nicht genutzten Anschlüsse mit dem
Schutzstecker versehen sind.
Die Befestigungsschrauben nicht zu fest anziehen.
Vorsicht !
Keine Dichtungsmasse auf der Gehäuserückseite benutzen.
Kein WD40 oder andere Lösungsmittel auf dem Instrument
benutzen.

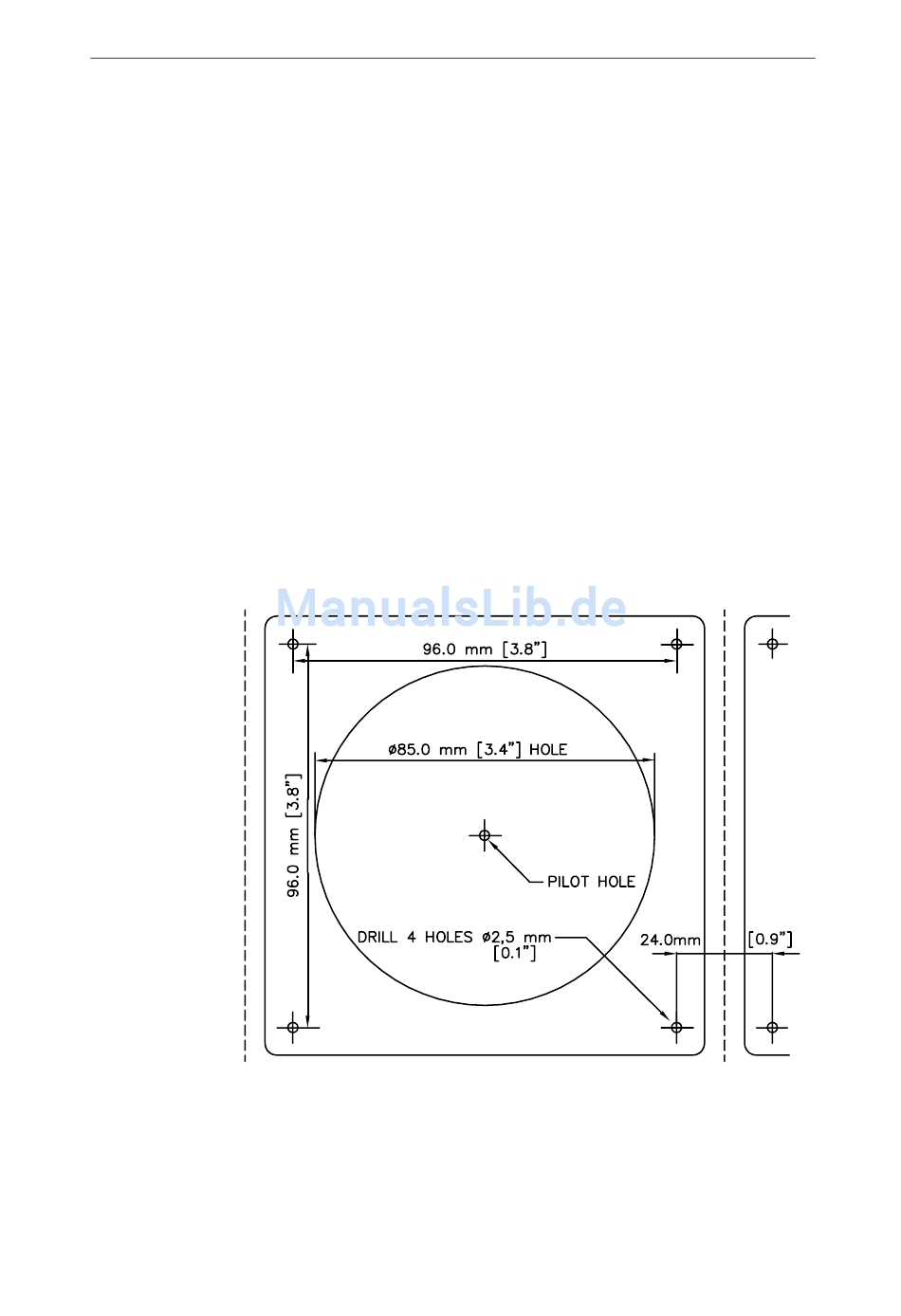

Abb. 6-2 - Einbauzeichnung (Nicht maßstabsgerecht)
Installation
