Anschluss An Andere Loggeber; Anschluss Der Stromversorgung - Simrad Is15 Anleitung

IS15 Benutzerhandbuch

Anschluss an andere Loggeber

IS 15, TB2
W+S
BRN
GRN
RED

Anschluss der Stromversorgung

Im Lieferumfang der Aktivbox ist kein Stromversorgungskabel
enthalten. Benutzen Sie ein Kabel mit mind. 1.5mm
Querschnitt. Der Außendurchmesser sollte für einen guten Sitz
in der Kabeldurchführung 10mm betragen.
70

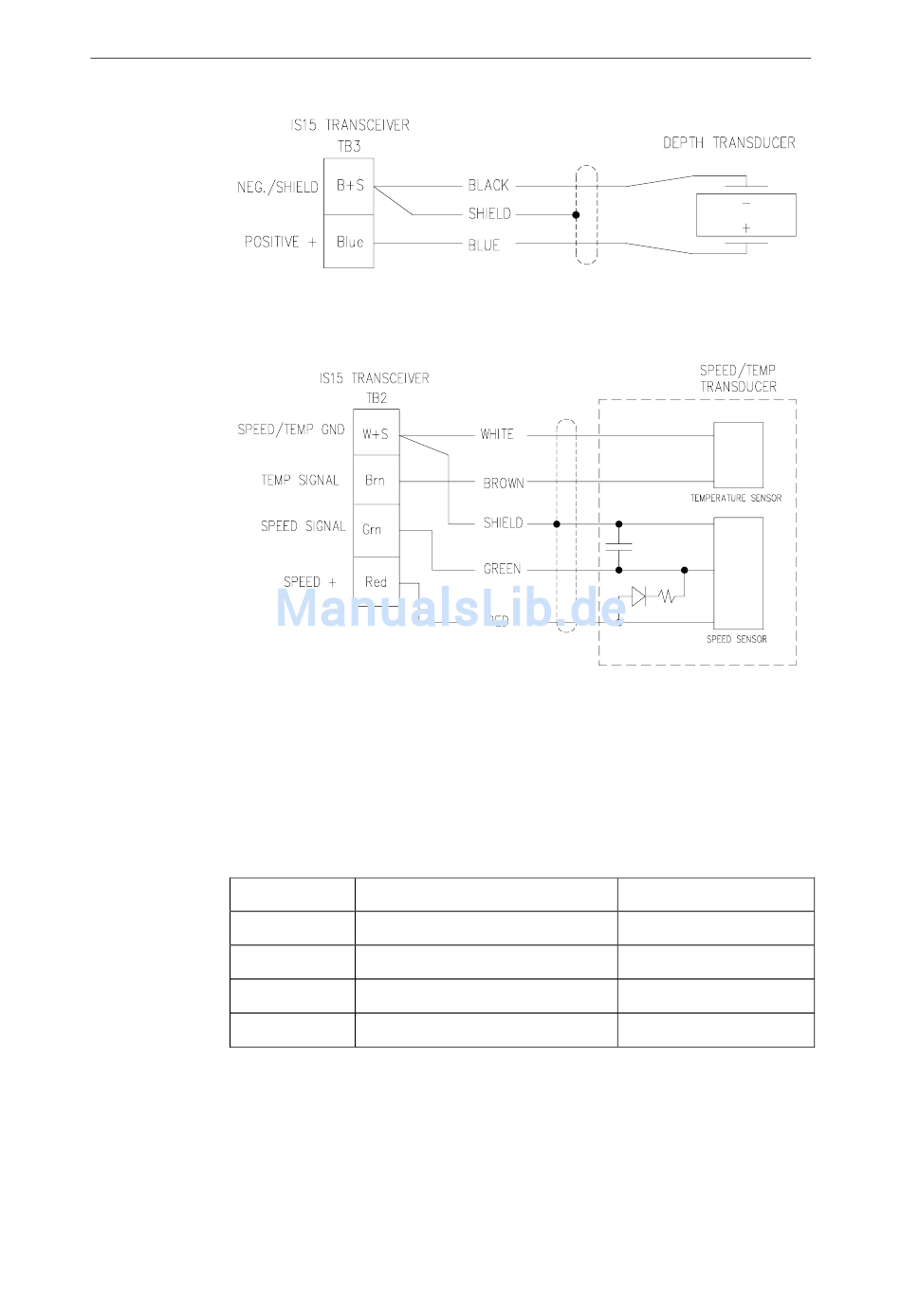

Abb. 6-17 Anschluss des Lotgebers (Schwingers)
Abb. 6-18 Anschluss des Log-/Temperaturgebers
Dataline (X) / IS 11 Loggeber
Schwarz + Weiß
Gelb
Blau
Rot
DryLog(Vent Dry)
Braun + Gelb
Grau
Grün
Weiß
(AWG14)
2
