Gruppe 4: Nav 1; Peilung Zum Wegpunkt (Waypoint Bearing); Distanz Zum Wegpunkt (Dist To Wp) - Simrad Is15 Anleitung

3.8 Gruppe 4: Nav 1

Es gibt sechs Anzeigen in dieser Gruppe.

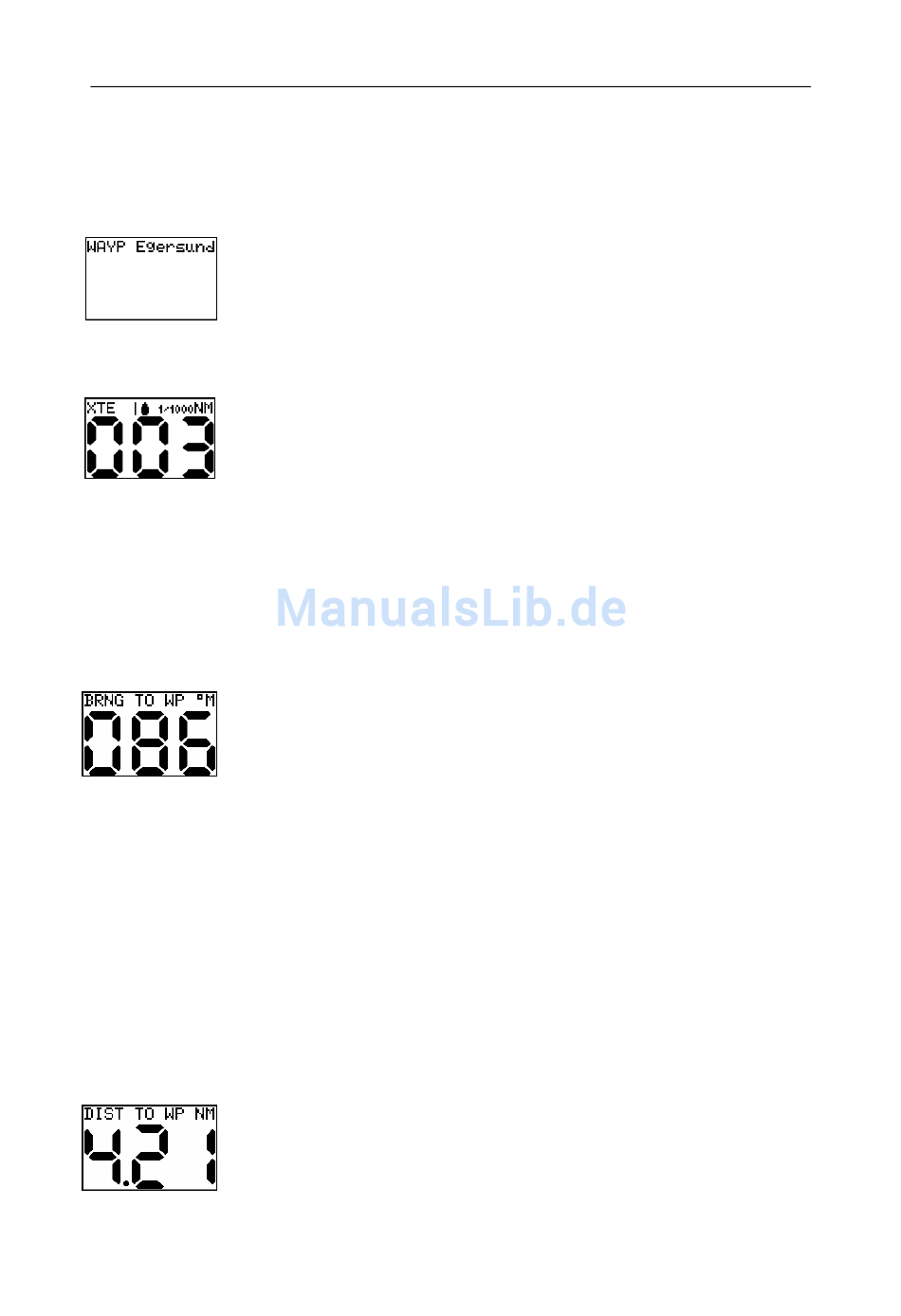

Anzeige 1
WEGPUNKTKENNUNG (WAYPOINT ID)
• Der obere Bildbereich zeigt die Wegpunktkennung.
• Der untere Bildbereich bleibt frei.
Anzeige 2
KURS-ABWEICHFEHLER (XTE)
• Der obere Bildbereich zeigt 'XTE' (Kurs-Abweichfehler), die
• Der untere Bildbereich zeigt den aktuellen Wert an.
Der Kurs-Abweichfehler gibt die zu steuernde Richtung an, um das
Hinweis !
Schiff wieder auf den geplanten Kurs zu bringen. Dieses muss nicht
der direkte Weg zum Wegpunkt sein. Aus Sicherheitsgründen kann
der geplante Weg z. B. an Verbotszonen vorbeiführen.
Anzeige 3

PEILUNG ZUM WEGPUNKT (WAYPOINT BEARING)

• Der obere Bildbereich zeigt 'BRNG TO WP' (Peilung zum
• Der untere Bildbereich zeigt den aktuellen Wert an.
Anzeige 3 hat eine Zusatzanzeige für die Einstellung der
magnetische Abweichung. Siehe Seite 38.
Der Kurs über Grund und die Wegpunkt-Peilung kann auf den
Hinweis !
magnetischen o. geografischen Nordpol bezogen angezeigt werden,
entsprechend der Auswahl für die Kursanzeige. '°M'(mag.) oder
'°T'(wahr) geben den gewählten Bezug an, und wie auch für den Kurs
können die Daten umgewandelt werden, sofern eine magnetische
Abweichung
Wahrer/Magnetischer Bezug ).
Anzeige 4

DISTANZ ZUM WEGPUNKT (DIST TO WP)

• Der obere Bildbereich zeigt 'DIST TO WP' (DISTANZ ZUM
• Der untere Bildbereich zeigt den aktuellen Wert an.
Richtung der Abweichung und die Einheit.
Wegpunkt) sowie den Bezug, '°M' oder '°T'.
zur Verfügung
WEGPUNKT) und die Einheit, z.B. 'NM'(Seemeilen).
Bedienung des IS15 Multi
steht (Siehe Abschnitt 7,
37
