Installation
Anschluss an einen Simrad GPS Kartenplotter der
XX32/XX40/XX50 - Serie
NMEA Ausgang
Über den Datenausgang werden dem Kartenplotter
Geschwindigkeits-, Tiefen-, Temperatur- und Windinformatio-
nen übermittelt.
NMEA Eingang
Über den Dateneingang empfängt das System
Navigationsdaten.

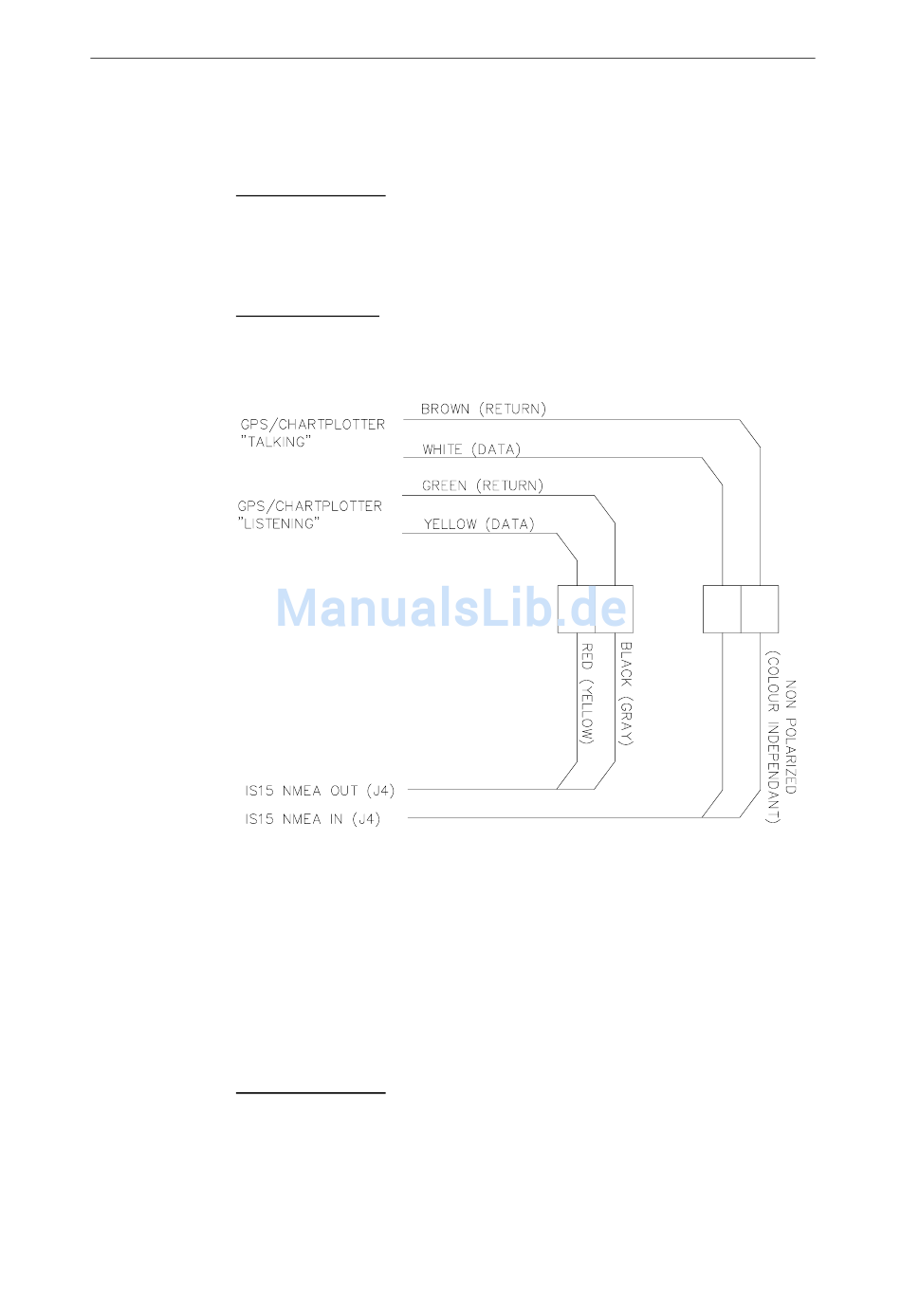

Abb. 6-12 Anschluss an Simrad XX32/XX40/XX50-Serie
Auch wenn der Eingang der IS15 – Instrumente automatisch
Hinweis !
polarisiert wird kann ein Vertauschen der NMEA Anschlussdrähte
notwendig sein, wenn Probleme in der Tiefenanzeige in Modellen mit
eingebautem Echolot/Fischfinder beobachtet werden
Anschluss an einen Simrad AP12 oder AP14 Autopiloten
NMEA Ausgang
Diese Verbindung liefert Geschwindigkeitsdaten an den
Autopiloten. Für die hydraulischen Systeme wird das IS15
Instrument an den SCP Kurscomputer (Abb. 6-13)
angeschlossen. Für die Systeme mit Getriebemotor wird das
IS15 Instrument an den SRD12 Getriebemotor (Abb. 6-14)
angeschlossen.
