1 EINFÜHRUNG

1.1 Das IS15 Basissystem

Das Basissystem IS15 SDT-1 (Tri-Data) ist in Abb. 1-1
dargestellt. Es beinhaltet:
• IS15 Combi Instrument
• IS15 Aktivbox
• Geschwindigkeits-/Temperatur- und Tiefengeber.
Jedes neue Instrument wird mit dem letzten Instrument in der
Kette über ein ROBLINK – Kabel verbunden. Bitte vergleichen
Sie auch Abschnitt 5 für weitere Informationen.
SIMRAD
Supply 10,8-15,6VDC
Fuse 5A
Circuit breaker
Speed/temp
transducer

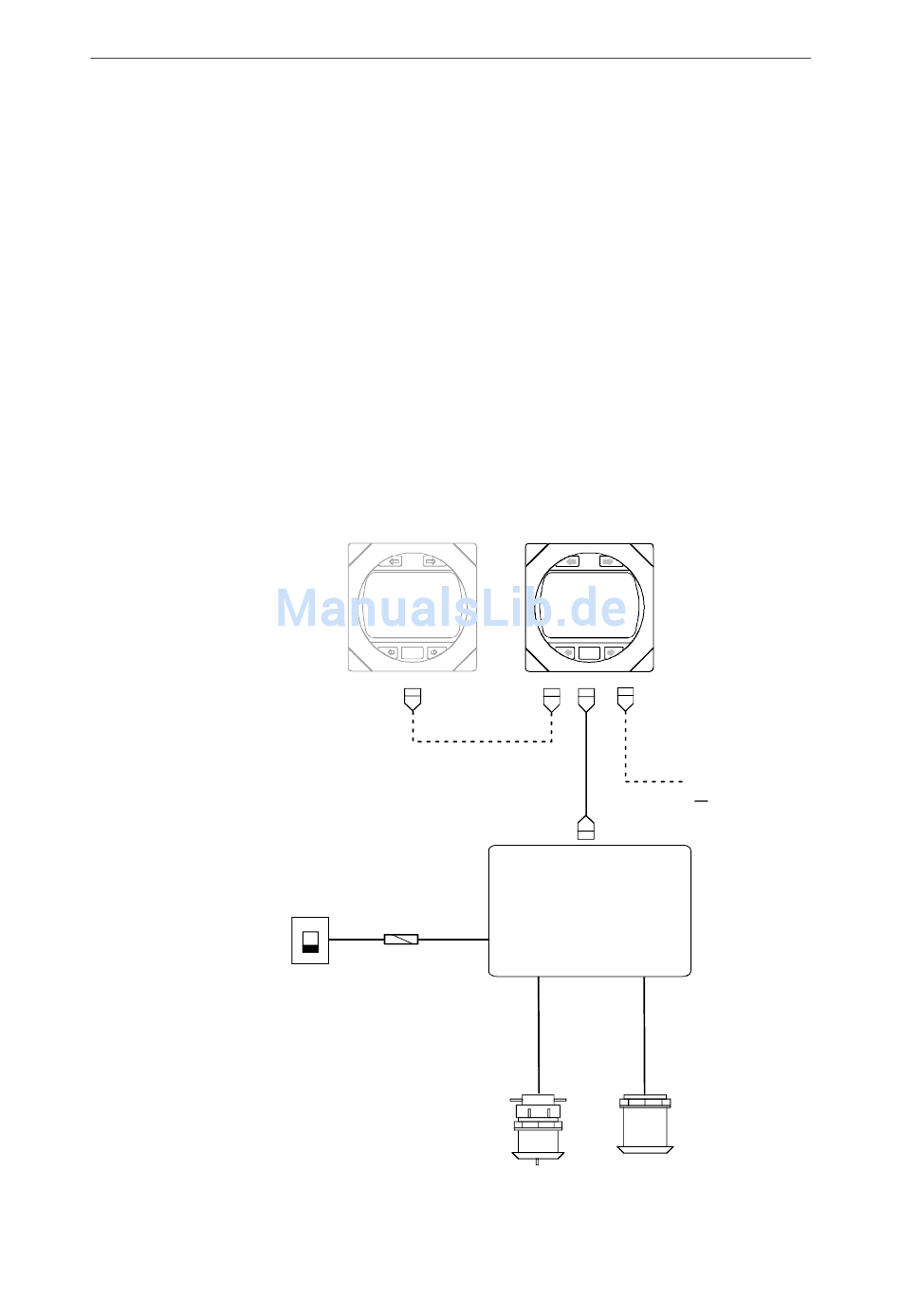

Abb. 1-1 - IS15 SDT-1 System Layout
IS15 Combi
SIMRAD
0,3 m (1')
10 m (33')
IS15
Transceiver
10 m (33')
Einführung
NMEA input
or output
10 m (33')
Depth
transducer
