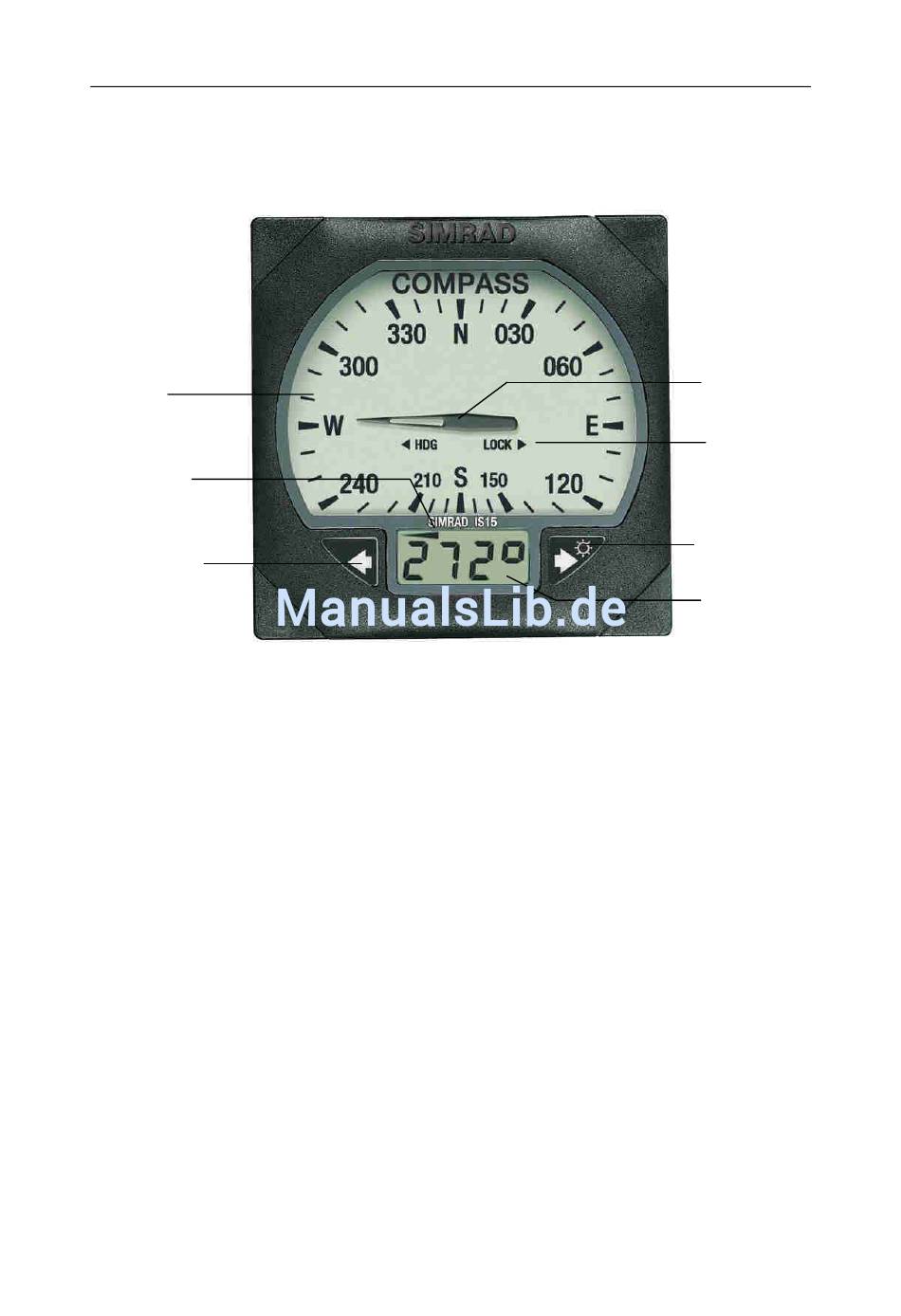

4 BEDIENUNG DES IS15 COMPASS INSTRUMENTS

Skala
(LCD-) Pfeil
Linke Taste

4.1 Allgemeine Beschreibung

Das Display ist in 2 Bereiche aufgeteilt, die Skala mit dem
Zeiger, und das LCD Display. Beide werden über die Tasten
gesteuert.
Die Skala
Die Skala besteht aus einer Kurseinteilung in Grad und den 4
Himmelsrichtungen N(Nord), S(Süd), E(Ost), W(West). Der
Zeiger zeigt immer den wahren oder magnetischen Kurs.
Das LCD Display
Das LCD Display hat arbeitet normalerweise in zwei
Betriebsarten:
• Kurs
• Verriegelter Kurs/Steuerkursanzeige
Zwei Pfeile im oberen Teil geben an welche Daten momentan
im LCD angezeigt werden. Die Legende für die LCD-Pfeile ist
in der Skala aufgedruckt. Der rechte Pfeil zeigt auf „LOCK" für
die Steuerkursanzeige, der linke Pfeil zeigt auf „HDG" für die
Kursanzeige.
Bedienung des IS15 Compass
Zeiger
Legende für
LCD-Pfeil
Rechte Taste
LCD Display
43
