INSTR. #1
Verlängerungskabel
Ein Kabeladapter (P/N 22092001) kann zur Verbindung zweier
beliebiger Roblink-Kabel genutzt werden.
Die Standard-Roblink-Kabel sind verfügbar in 0.3 m P/N
22092019, 5 m P/N 22092548 and 10 m P/N 22092027.

Sichern der Kabel

Nach dem Verlegen der Kabel sollten diese gesichert werden
(Kabelbinder o.ä.).
Das Kabel an scharfen Ecken
Hinweis !
Kabelschutz versehen.
Zugentlastungen in der Nähe der Kabelklemmen anbringen. Siehe
auch Abb. 6-7 unten.
Genug Lose im Kabel für eine einfache Montage/Demontage des
Instruments an seinem Einbauort.
INSTR. #1
SIMRAD
IS15
TRANSCEIVER
SIMRAD

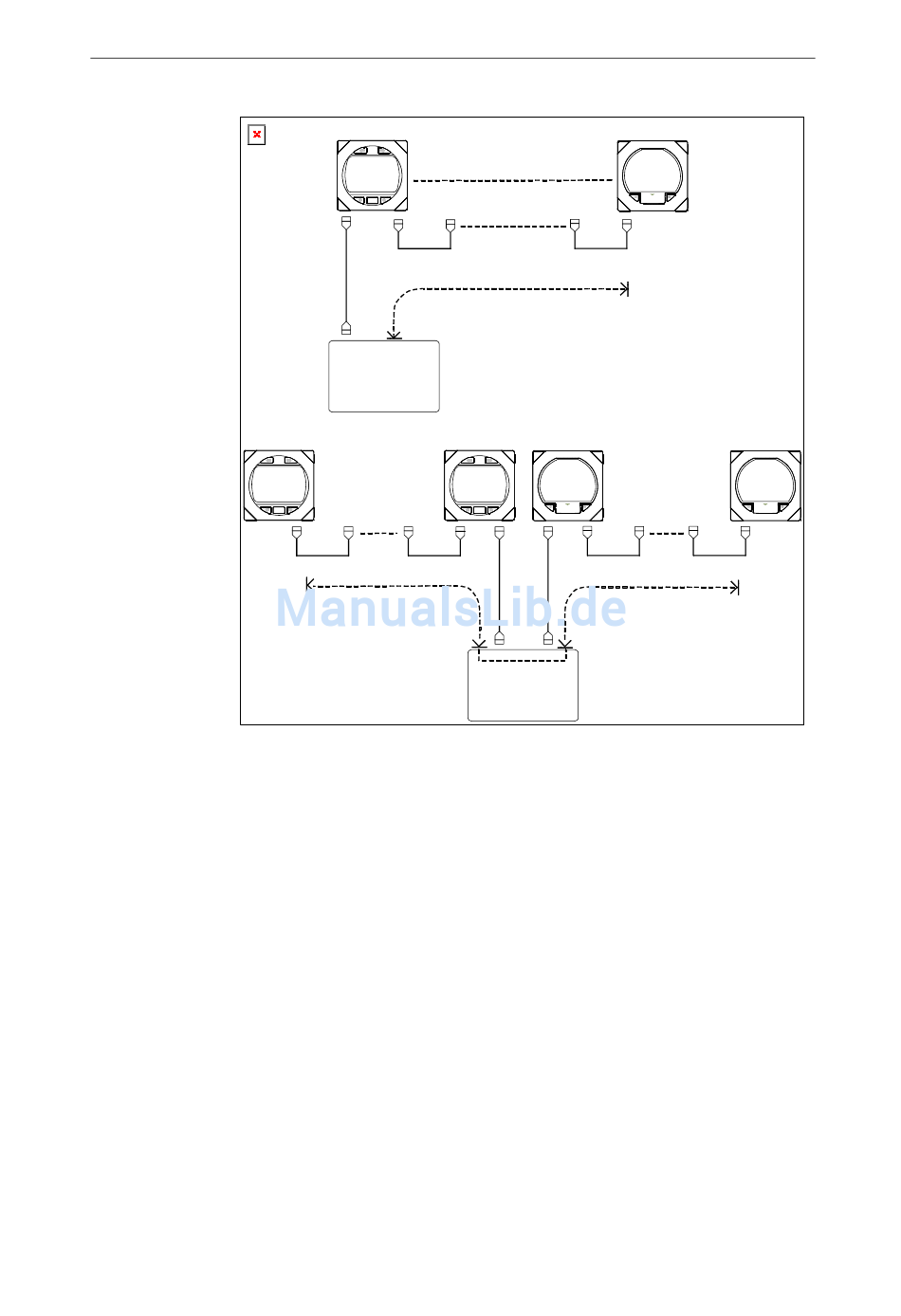

Abb. 6-6 Gesamtlänge der Roblink-Kabel
INSTR. #7
30m (99')
Max 7 instrument heads
Total length of all Roblink cables, max. 30 m
SIMRAD SIMRAD
30m (99')
Max 7 instrument heads
IS15
Total length of all Roblink
TRANSCEIVER
cables, max. 30 m (99')
oder Durchführungen mit einem
Installation
SIMRAD
INSTR. #7
SIMRAD
63
