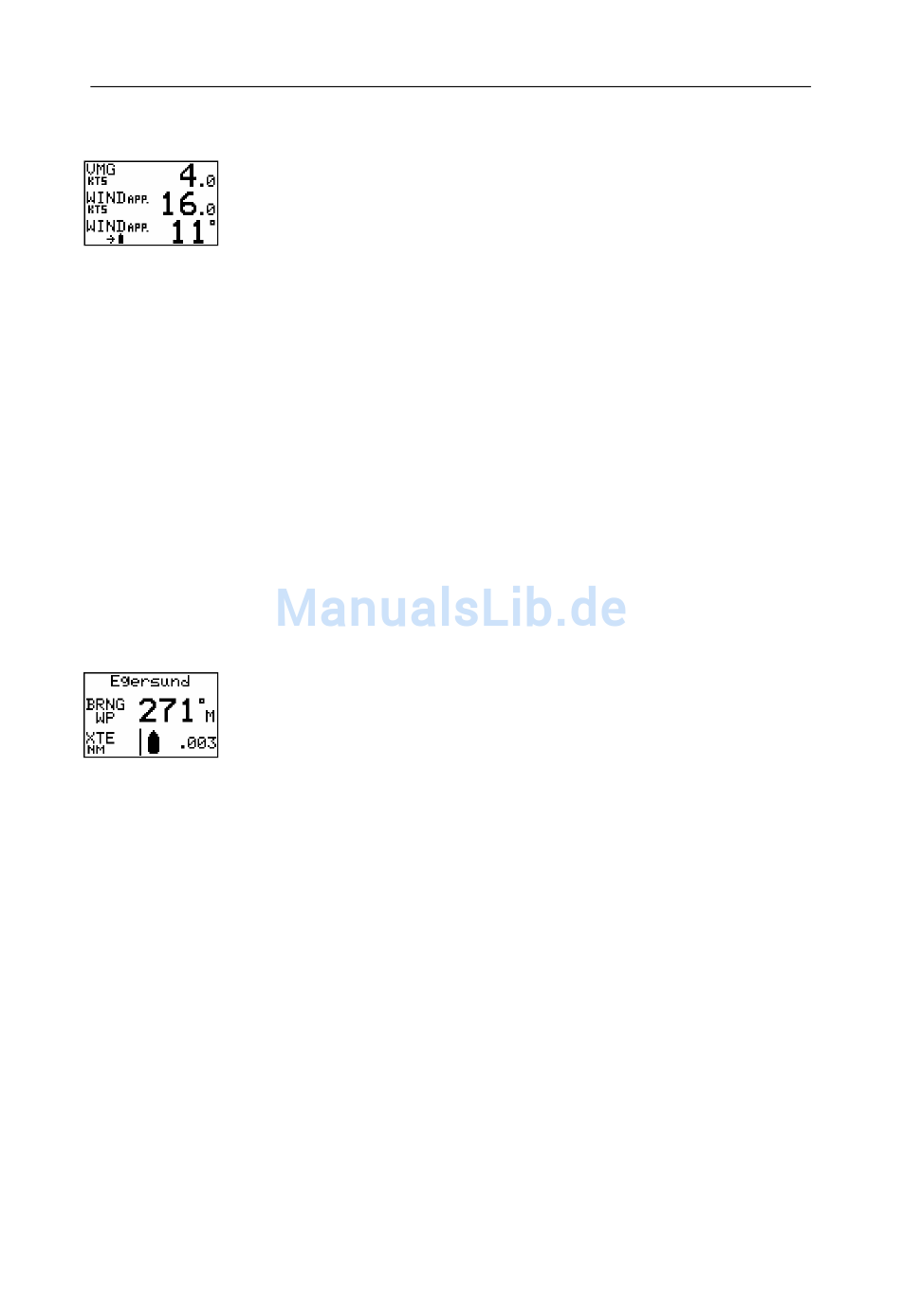

Anzeige 3
GESCHWINDIGKEIT NACH LUV (VMG)
SCHEINBARE WINDGESCHW. (APPARENT WIND SPEED)
SCHEINBARER WINDWINKEL (APP. WIND ANGLE)
Der obere Bildbereich zeigt die Geschwindigkeit nach Luv
(VMG TO WIND) wie in Anzeige 1.
Der mittlere Bildbereich zeigt die scheinbare Windgeschw.
(SPEED) und die Einheit (z.B. Knoten = kts) an.
Der untere Bildbereich zeigt den scheinbaren Windwinkel
sowie eine kleine, grafische Windrichtungsanzeige.

2.8 Gruppe 4: Nav(igation)

Diese Gruppe besteht aus fünf Anzeigen.
Wenn das Instrument keine Daten oder einen ungültigen Datensatz
Hinweis !
des Navigationsempfängers empfängt, erscheint in der Anzeige '---'.
Anzeige 1
WEGPUNKTKENNUNG (WAYPOINT ID)
PEILUNG ZUM WEGPUNKT (WAYPOINT BEARING)
KURS-ABWEICHFEHLER (XTE)
• Der obere Bildbereich zeigt die Wegpunktkennung.
• Der mittlere Bildbereich zeigt die Peilung zum Wegpunkt in
• Der untere Bildbereich zeigt den Kurs-Abweichfehler (XTE)
Die Richtung der Kurslinie muss nicht die direkte Linie zum
Hinweis !
Wegpunkt sein, sie kann aus Sicherheitsgründen auch um
Sperrzonen, Untiefen, etc. herumführen.
18
Grad an (BRNG WP), wahlweise magnetisch (M) oder
wahr(T).
und die Schiffsposition bezogen auf die Kurslinie. Der Kurs-
Abweichfehler wird mit 3 Nachkommastellen angezeigt,
sofern die Abweichung größer als 0.001 Seemeilen ist und
diese Daten auch mit 3 Nachkommastellen übertragen
werden. Anderenfalls erfolgt die Anzeige mit zwei
Nachkommastellen. Das Schiff sollte auf der Kurslinie
gesteuert werden.
Schiffsymbol aus der Anzeige.
In dem Falle verschwindet das
