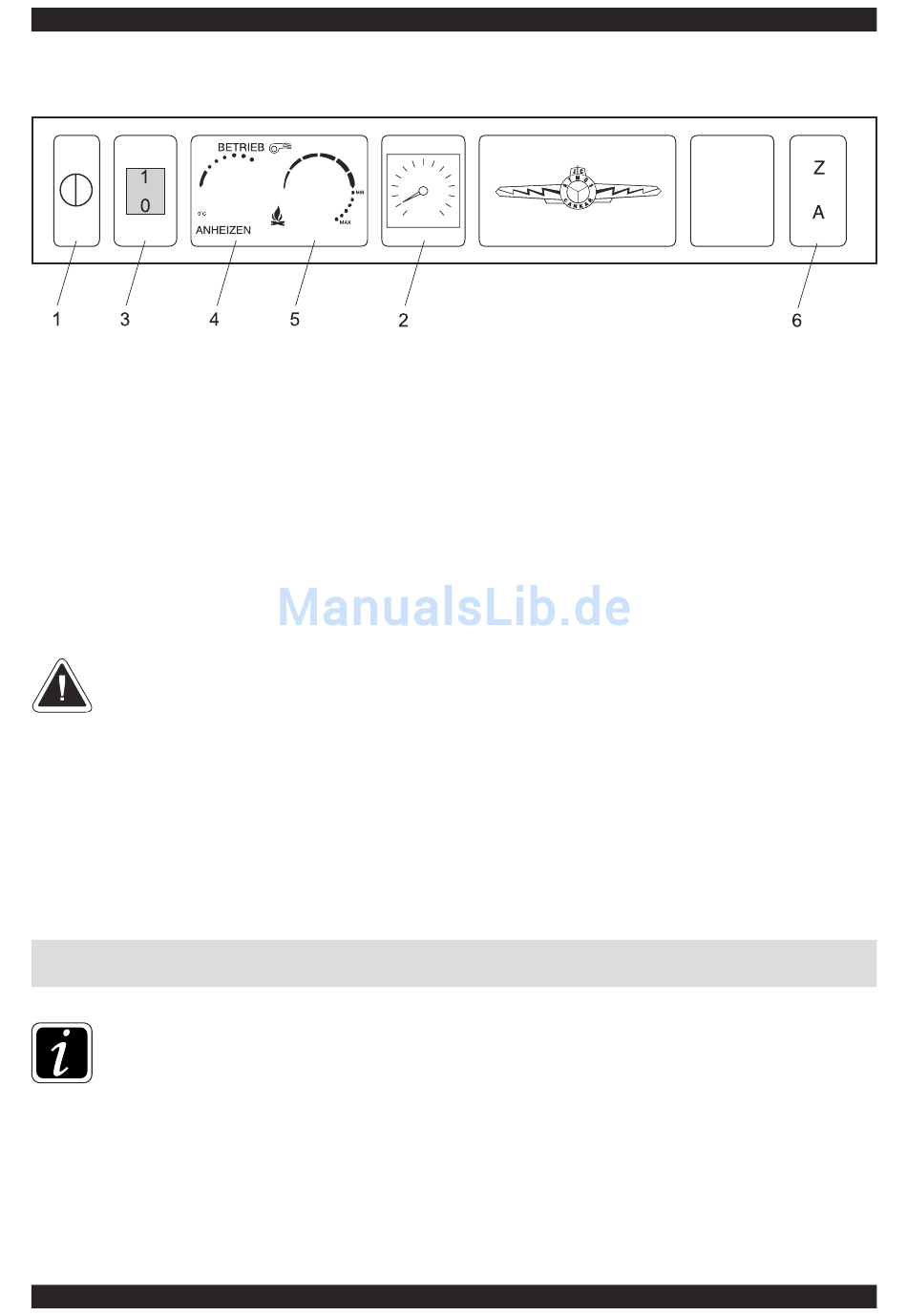

Schema und Bedienungselemente am Schaltbrett des Kessels
Bedienungselemente:
1. Sicherheitsthermostat
2. Thermometer Vorlaufwasser
3. Hauptschalter Stromverteilung des Ventilators
Funktion der Bedienungselemente:
1. Der Sicherheitsthermostat schaltet die Stromverteilung des Ventilators nach der Überschreitung der Temperatur
von 100 Grad Celsius ab. Zu einer Wiederaufnahme des Betriebs des Ventilators sind die Deckkappe abzu-
schrauben und die Taste zu betätigen.
2. Der Thermometer zeigt die Temperatur von Vorlaufwasser.
3. Wird der Kessel nicht betrieben, ist der Ventilator mit dem Hauptschalter abzuschalten.
4. Der Rauchgasthermostat wird gemäß der Abgastemperatur im Abzugskanal bet ätig. Er schaltet den Ventilator
nach dem Ausbrennen des Kessels ab.
ZU BEACHTEN – beim Einheizen den Abgasthermostat auf „0" °C (Einheizen) stellen. Nach Aufbren-
nen wird der Abgasthermostat auf „Betrieb" eingestellt. Unterschreitet die Temperatur der Abgase den ein-
gestellten Wert, schaltet der Thermostat den Abzugsventilator ab. Wird der Betrieb des Ventilators gewün-
scht, muss auf dem Abgasthermostat eine niedrigere Temperatur eingestellt werden (Einstellung auf „0" °C – Ein-
heizen). Die optimale Lage muss erprobt werden.
5. Der Kesselthermostat schaltet den Ventilator nach der Erzielung Vorlaufwasser ab- der Thermostat ist auf cca.
85-90 Grad Celsius einzustellen (Markierung am Gehäuse).
6. Anheizklappenzug-
Beim Betrieb muss der Anheizklappenzug eingezogen sein - Klappe geschlossen (Normalbetrieb). Der
Anheizklappenzug ist nur beim Einheizen, Zulegen von Brennstoff, Herausnehmen von Asche auszuziehen.

3. Technische Angaben

HINWEIS
Holzscheite mit einem größeren Durchmesser müssen halbiert, bzw. geviertelt werden (je nach Betriebsanfor-
derung bezüglich der Nennleistung des Kessels). Es kann weiches und hartes Holz verbrannt werden.
Das Holz muß trocken sein! - Die Leistung des Kessels ist vom Feuchtigkeitsgrad des Holzes abhängig. Die Leis-
tung und die Funktion des Kessels wird bei einer Feuchtigkeit von 12 - 20 % garantiert.
4
Bedienungs- und Wartungsanleitung – D
www.atmos.cz
4. Rauchgasthermostat des Ventilators
5. Kesselthermostat des Ventilators
6. Bedienung Anheizklappe
