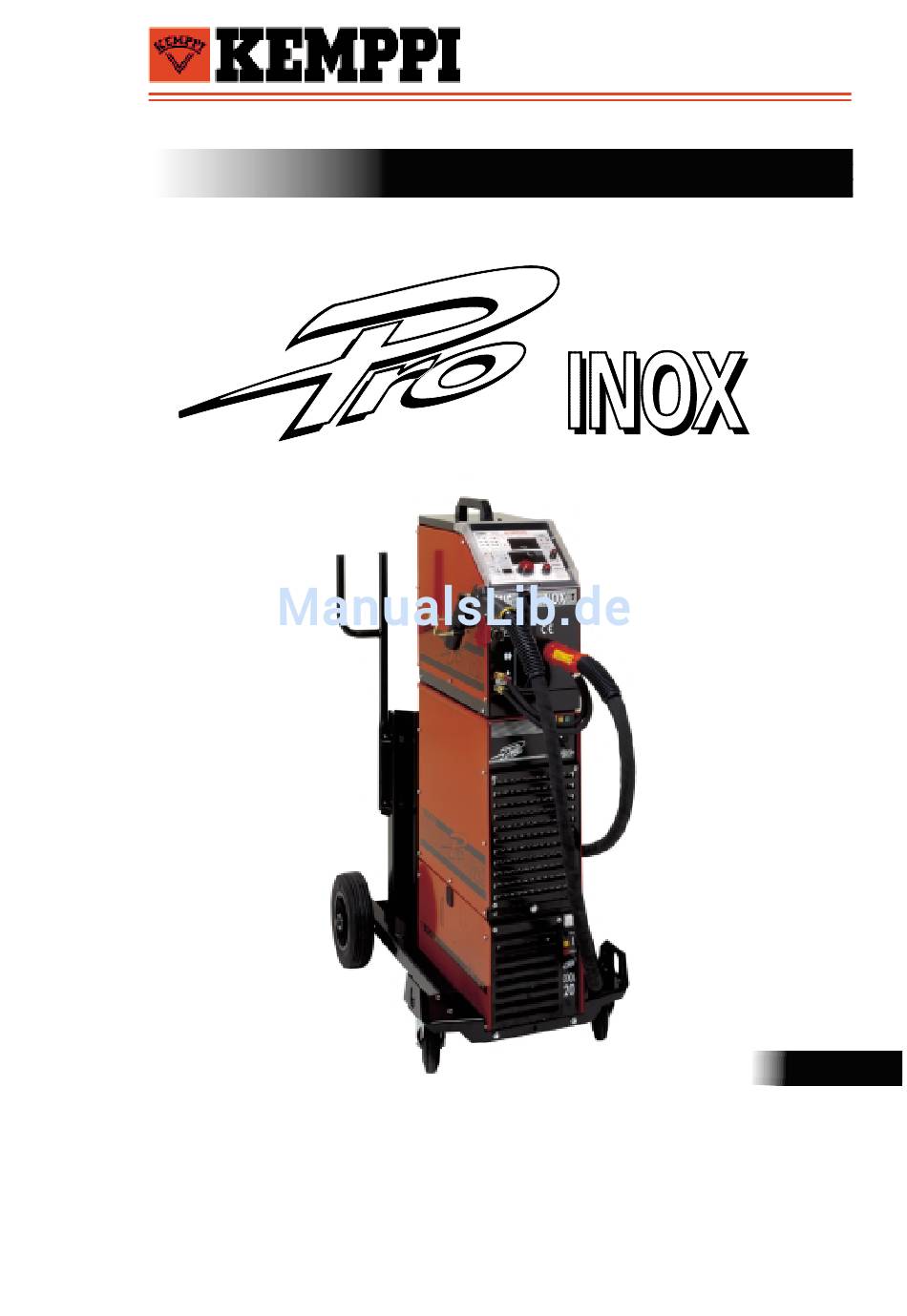

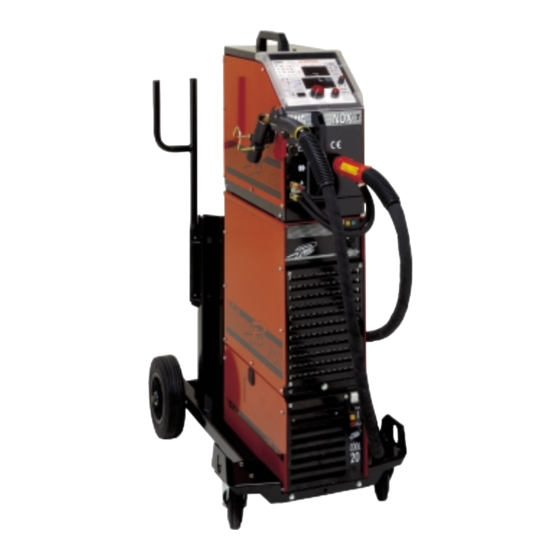

- Seite 1 GEBRAUCHSANWEISUNGEN 1913680E 0104 Deutsch...
-
Seite 2: Inhaltsverzeichnis
3.7.4. Fernregelung des Schweißvorgangs............17 4. WARTUNG....................17 4.1. Tägliche Wartung ................17 4.2. Regelmässige Wartung ..............17 4.2.1. Halbjährliche Wartung ................17 4.2.2. Wartungsvertrag ..................16 4.3. Bestelldaten...................18 4.4. Fehlersuche...................19 5. TECHNISCHE DATEN UND GARANTIEBEDINGUNGEN ....20 Gebrauchsanweisungen Pro Inox/0104 - Seite 2 COPYRIGHT KEMPPI OY... -
Seite 3: Einleitung
Informationen über Wartung sowie Technische Daten der Anlage. Lesen Sie diese Anweisungen von Anfang bis Ende bevor Sie die Anlage zum ersten Mal installieren, bedienen oder warten. Für weitere Auskünfte über Kemppi-Produkte wenden Sie bitte an Ihren nächsten Kemppi-Vertreter. Änderungen der in dieser Gebrauchsanweisung vorgestellten Spezifi kationen und Kon- struktionen bleiben vorbehalten. -
Seite 4: Inbetriebnahme
Anschlußspannung Das Aufstellen von Stromquellen in engen Räumen (Behälter, Kfz) ist nicht zulässig. Die Schweißmaschine nicht auf einer nassen Unterlage aufstellen. Verwenden Sie keine beschädigten Schweißkabel. Bei der Verwendung defekter Kabel besteht stets Brand- und Lebensgefahr. Das Anschlußkabel darf weder gewaltsam gepreßt, noch mit heißen Gegenständen oder scharfen Kanten in Berührung kommen. -
Seite 5: Hauptbestandteile Der Stromquelle
2.4.2. Hauptbestandteile der Stromquelle Rückseite Vorderseite Steckdose für Kühlgerätstecker Gehäuse Kühlgerätsicherung Hauptschalter Steuerkabelsicherung Kontrollampe des Hauptschalters Anschlüße: Signallampe für Überhitzung Netzkabel Schweißstromkabel + Massekabel - Steuerkabel (Kühlgerät, Draht- vorschub) 2.4.3. Hauptbestandteile des Drahtvorschubgeräts Vorderseite Rückseite Gehäuse Anschlüße: Funktioneinschub Schutzgasschlauch (Schnell- Signallampe der Überhitzung stecker) Anschlüße:... -
Seite 6: Hauptbestandteile Des Schweißbrenners
Stromdüse Düsenstock Isolierungsring Drahtleiter 2.4.5. Hauptbestandteile des Kühlgeräts Vorderseite Rückseite Gehäuse Massekabel Hauptschalter und Signallampe Steuerkabel Testschalter Kühlwasser Zufl ußschlauch Signallampe der Überhitzung Kühlwasser Rückfl ußschlauch Signallampe für Störung Füllöffnung Gebrauchsanweisungen Pro Inox/0104 - Seite 6 COPYRIGHT KEMPPI OY... -
Seite 7: Anheben
Drahtführung sind in der Abbildung auf der folgende Seite vorgestellt. Der Lieferum- fang enthält Vorschubrollen mit V-nut und orangen Tefl on Drahtvorschubröhrchen für ∅ 0.9-1.2 mm Fülldraht. Drahtvorschubröhrchen aus Stahl und größere Aufziehräder werden mit dem Drahtvorschubgerät geliefert. Gebrauchsanweisungen Pro Inox/0104 - Seite 7 COPYRIGHT KEMPPI OY... - Seite 8 Fülldrahtmaterialien und Teile der Drahtvorschublinie Gebrauchsanweisungen Pro Inox/0104 - Seite 8 COPYRIGHT KEMPPI OY...
-
Seite 9: Einsetzen Der Drahtspule
Drücken Sie zuerst leicht den Draht durch die Einführung auf Vorschubrollen und betätigen Sie dann den Brennertaster bis der Draht aus der Stromdüse gefördert wird. Achtung! Kontrollieren Sie, daß der Draht auf der Nuten der beiden Vorschubrollpaaren liegt! Gebrauchsanweisungen Pro Inox/0104 - Seite 9 COPYRIGHT KEMPPI OY... -
Seite 10: Schutzgas
Wenn der Gasfl uß für die Schweißarbeit ungeeignet ist, kann die Schweißnaht porös werden. Für das Wählen des Gases und der Zusatzausrüstung, wenden Sie sich bitte an Ihren örtlichen Kemppi-Vertreter. 2.9.1. Einbau der Gasfl asche Stellen Sie die Gasfl asche immer ordentlich in aufrechte Stellung an das Gestell oder den Flaschenwagen. -
Seite 11: Betrieb
Der Gasfl uß und der Drahtvorschub werden beim Drücken des Brennertasters gestartet und beim Loslassen des Tasters gestoppt. 3.2.2. Brennertaster 4-Takt-Funktion Der Gasfl uß fängt an beim Drücken des Brennertasters. Wenn der Taster wieder losge- Gebrauchsanweisungen Pro Inox/0104 - Seite 11 COPYRIGHT KEMPPI OY... -
Seite 12: Startverzögerung
Pro Inox-Systems hat auch Funktionen für das Einspeichern von Schweißparametern für zukünftigen Bedarf. Die eingespeicherten Parameter können später geändert werden. Die wichtigsten Teile des Funktioneinschubs sind auf der folgende Seite vorgestellt. Gebrauchsanweisungen Pro Inox/0104 - Seite 12 COPYRIGHT KEMPPI OY... - Seite 13 Hot start MAG und Impuls-MIG Kraterfüllung Einspeichern der Schweiß- -> Speicherkanal CH einstellungen -> Fernregler Wahl der Regulierung: lokale/ Brenner/Fernregler -> Brenner Gastest, Kompensierung der Spannungsverluste Änderung der Werkeinstellun- -> -> Gebrauchsanweisungen Pro Inox/0104 - Seite 13 COPYRIGHT KEMPPI OY...
-
Seite 14: Auswählen Der Schweißeinstellungen
11. Wählen Sie Hot start und/oder Kraterfüllung bei Sonderfunktionen (nur 4-T). 12. Wählen Sie Schweißleistung, Lichtbogenlänge und Schweißdynamik mit den Potentiometern. Achtung! Beim Wählen der Schweißleistung, siehe auch die Anzeige für Blechstärke. Gebrauchsanweisungen Pro Inox/0104 - Seite 14 COPYRIGHT KEMPPI OY... -
Seite 15: Synergetisches Impuls-Mig
Wählen Sie die Schweißwerte. Wählen Sie SET auf dem MEMORY-Bereich indem Sie den ON-Taster drücken. Wählen Sie den Speicherkanal durch Drücken des CH - oder CH + Tasters. ch clear ch remote Gebrauchsanweisungen Pro Inox/0104 - Seite 15 COPYRIGHT KEMPPI OY... -
Seite 16: Aufrufen Der Gespeicherten Einstellungen
Die Erdungsklemme des Massekabels soll, wenn möglich, direkt am Werkstück befestigt werden. 1. Reinigen Sie die Kontaktfl äche von Farbe und Rost. 2. Befestigen Sie die Erdungsklemme sorgfältig, so daß die Kontaktfl äche Gebrauchsanweisungen Pro Inox/0104 - Seite 16 COPYRIGHT KEMPPI OY... -
Seite 17: Schweißen
Überprüfen Sie, daß die Drahtführung von Drahtleiterende bis zu den Spuren der Vorschubrollen gerade ist. Überprüfen Sie den Drahtspulendruck und justieren Sie den Druck, wenn nötig. Überprüfen Sie Elektrikanschlüße. Ziehen Sie an, wenn nötig und reinigen Sie oxydierte Flächen. Gebrauchsanweisungen Pro Inox/0104 - Seite 17 COPYRIGHT KEMPPI OY... -
Seite 18: Wartungsvertrag
Reinigen Sie die Gehäuse und den Filter der Stromquelle. Der Filter kann mit Druckluft oder, wenn nötig, mit Waschmittel gereinigt werden. 4.2.2. Wartungsvertrag Mit KEMPPI –Vertragswerkstätten können Wartungsverträge abgeschlossen werden. Alle Teile werden gereinigt und überprüft und, wenn nötig, repariert. Auch der Betrieb der Schweißmaschine wird getestet. -
Seite 19: Fehlersuche
Überprüfen Sie den Wasserdurchfl uß im Kühlgerät, reinigen Sie den Filter und den Schutzgitter. Füllen Sie den Wasserbehälter nach, wenn nötig. Für weitere Auskünfte wenden Sie sich an den nächsten Kemppi Servicewerkstatt. Wenn ein Fehlercode auf dem Funktioneinschub erscheint, bitte notieren Sie auch den Code... -
Seite 20: Technische Daten Und Garantiebedingungen
3 x 1.5 S - 1,0 m Leistungsfaktor 0,42 Einstellspannung 50 V DC Kühlungsleistung 1,25 kW Max. Startdruck 400 kPa Kühlwasser 20% - 40 % Glychol-Wasser Behältervolumen ca. 3 l Gebrauchsanweisungen Pro Inox/0104 - Seite 20 COPYRIGHT KEMPPI OY... -
Seite 21: Garantiebedingungen
IP 23 C Die Produkte erfüllen die Konformitätsansprüche des CE-Zeichens. 5.2. GARANTIEBEDINGUNGEN KEMPPI Oy leistet Garantie für die von ihr hergestellten und verkauften Maschinen und Anlagen hinsichtlich der Herstellungs- und Rohmaterialfehler. Anfallende Garantierepa- raturen dürfen nur von einer KEMPPI bevollmächtigten Wartungswerkstatt vorgenom- men werden.
