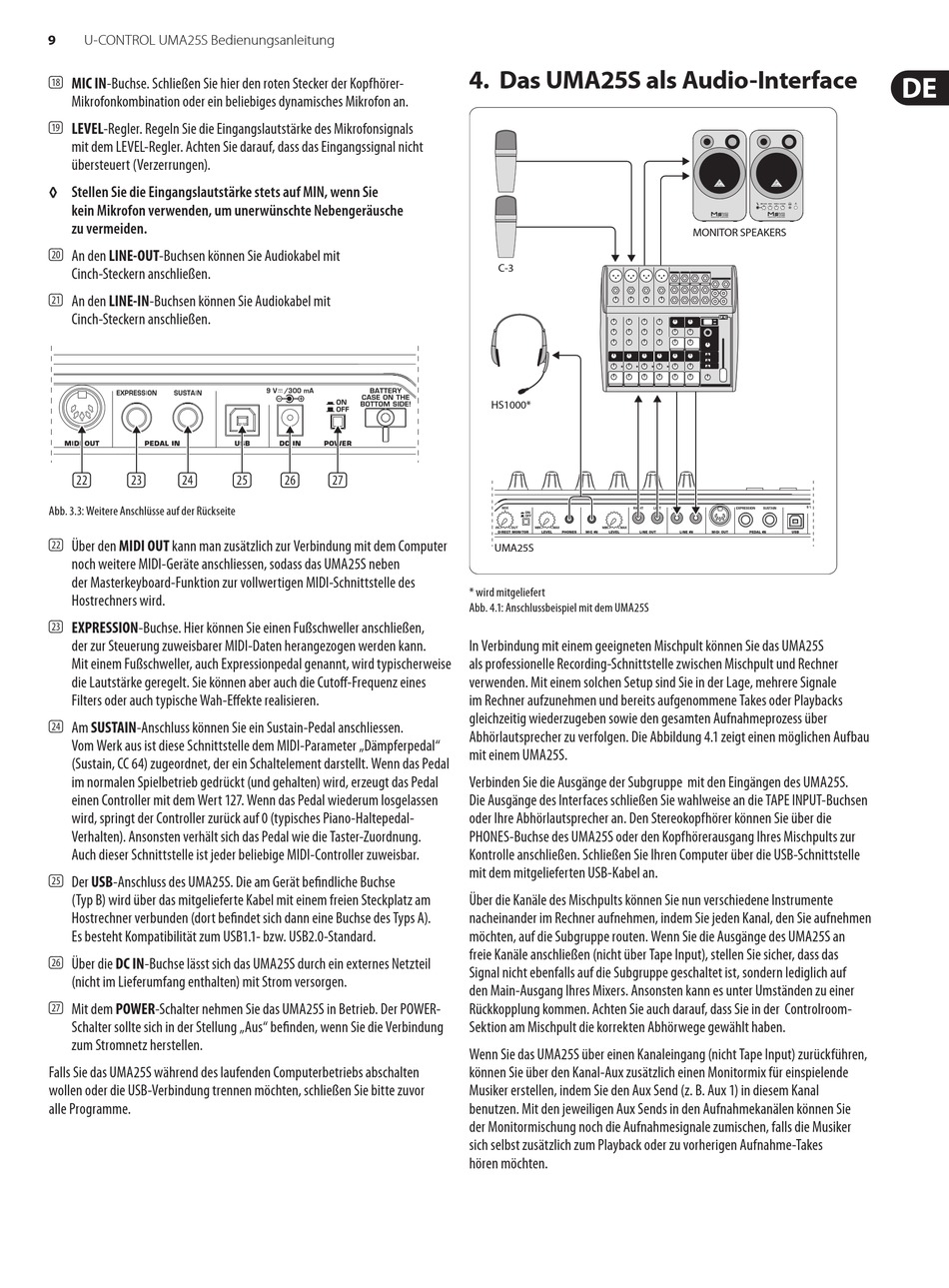

U-CONTROL UMA25S Bedienungsanleitung
(18) MIC IN-Buchse. Schließen Sie hier den roten Stecker der Kopfhörer-
Mikrofonkombination oder ein beliebiges dynamisches Mikrofon an.
(19) LEVEL-Regler. Regeln Sie die Eingangslautstärke des Mikrofonsignals
mit dem LEVEL-Regler. Achten Sie darauf, dass das Eingangssignal nicht
übersteuert (Verzerrungen).
◊
Stellen Sie die Eingangslautstärke stets auf MIN, wenn Sie
kein Mikrofon verwenden, um unerwünschte Nebengeräusche
zu vermeiden.
(20) An den LINE-OUT-Buchsen können Sie Audiokabel mit
Cinch-Steckern anschließen.
(21) An den LINE-IN-Buchsen können Sie Audiokabel mit
Cinch-Steckern anschließen.
(22) (23) (24)
Abb. 3.3: Weitere Anschlüsse auf der Rückseite
(22) Über den MIDI OUT kann man zusätzlich zur Verbindung mit dem Computer
noch weitere MIDI-Geräte anschliessen, sodass das UMA25S neben
der Masterkeyboard-Funktion zur vollwertigen MIDI-Schnittstelle des
Hostrechners wird.
(23) EXPRESSION-Buchse. Hier können Sie einen Fuß schweller anschließen,
der zur Steuerung zuweisbarer MIDI-Daten herangezogen werden kann.
Mit einem Fußschweller, auch Expressionpedal genannt, wird typischerweise
die Lautstärke geregelt. Sie können aber auch die Cutoff-Frequenz eines
Filters oder auch typische Wah-Effekte realisieren.
(24) Am SUSTAIN-Anschluss können Sie ein Sustain-Pedal anschliessen.
Vom Werk aus ist diese Schnittstelle dem MIDI-Parameter „Dämpferpedal"
(Sustain, CC 64) zugeordnet, der ein Schaltelement darstellt. Wenn das Pedal
im normalen Spielbetrieb gedrückt (und gehalten) wird, erzeugt das Pedal
einen Controller mit dem Wert 127. Wenn das Pedal wiederum losgelassen
wird, springt der Controller zurück auf 0 (typisches Piano-Haltepedal-
Verhalten). Ansonsten verhält sich das Pedal wie die Taster-Zuordnung.
Auch dieser Schnittstelle ist jeder beliebige MIDI-Controller zuweisbar.
(25) Der USB-Anschluss des UMA25S. Die am Gerät befindliche Buchse
(Typ B) wird über das mitgelieferte Kabel mit einem freien Steckplatz am
Hostrechner verbunden (dort befindet sich dann eine Buchse des Typs A).
Es besteht Kompatibilität zum USB1.1- bzw. USB2.0-Standard.
(26) Über die DC IN-Buchse lässt sich das UMA25S durch ein externes Netzteil
(nicht im Lieferumfang enthalten) mit Strom versorgen.
(27) Mit dem POWER-Schalter nehmen Sie das UMA25S in Betrieb. Der POWER-
Schalter sollte sich in der Stellung „Aus" befinden, wenn Sie die Verbindung
zum Stromnetz herstellen.
Falls Sie das UMA25S während des laufenden Computerbetriebs abschalten
wollen oder die USB-Verbindung trennen möchten, schließen Sie bitte zuvor
alle Programme.
(25) (26) (27)

4. Das UMA25S als Audio-Interface

C-3
HS1000*
UMA25S
* wird mitgeliefert
Abb. 4.1: Anschlussbeispiel mit dem UMA25S
In Verbindung mit einem geeigneten Mischpult können Sie das UMA25S
als professionelle Recording-Schnittstelle zwischen Mischpult und Rechner
verwenden. Mit einem solchen Setup sind Sie in der Lage, mehrere Signale
im Rechner aufzunehmen und bereits aufgenommene Takes oder Playbacks
gleichzeitig wiederzugeben sowie den gesamten Aufnahmeprozess über
Abhörlautsprecher zu verfolgen. Die Abbildung 4.1 zeigt einen möglichen Aufbau
mit einem UMA25S.
Verbinden Sie die Ausgänge der Subgruppe mit den Eingängen des UMA25S.
Die Ausgänge des Interfaces schließen Sie wahl weise an die TAPE INPUT-Buchsen
oder Ihre Abhör laut sprecher an. Den Stereokopfhörer können Sie über die
PHONES-Buchse des UMA25S oder den Kopfhörerausgang Ihres Mischpults zur
Kontrolle anschließen. Schließen Sie Ihren Computer über die USB-Schnittstelle
mit dem mitgelieferten USB-Kabel an.
Über die Kanäle des Mischpults können Sie nun verschiedene Instrumente
nacheinander im Rechner aufnehmen, indem Sie jeden Kanal, den Sie aufnehmen
möchten, auf die Subgruppe routen. Wenn Sie die Ausgänge des UMA25S an
freie Kanäle anschließen (nicht über Tape Input), stellen Sie sicher, dass das
Signal nicht ebenfalls auf die Subgruppe geschaltet ist, sondern lediglich auf
den Main-Ausgang Ihres Mixers. Ansonsten kann es unter Umständen zu einer
Rückkopplung kommen. Achten Sie auch darauf, dass Sie in der Controlroom-
Sektion am Mischpult die korrekten Abhörwege gewählt haben.
Wenn Sie das UMA25S über einen Kanaleingang (nicht Tape Input) zurückführen,
können Sie über den Kanal-Aux zusätzlich einen Monitormix für einspielende
Musiker erstellen, indem Sie den Aux Send (z. B. Aux 1) in diesem Kanal
benutzen. Mit den jeweiligen Aux Sends in den Aufnahmekanälen können Sie
der Monitormischung noch die Aufnahmesignale zumischen, falls die Musiker
sich selbst zusätzlich zum Playback oder zu vorherigen Aufnahme-Takes
hören möchten.
MONITOR SPEAKERS
