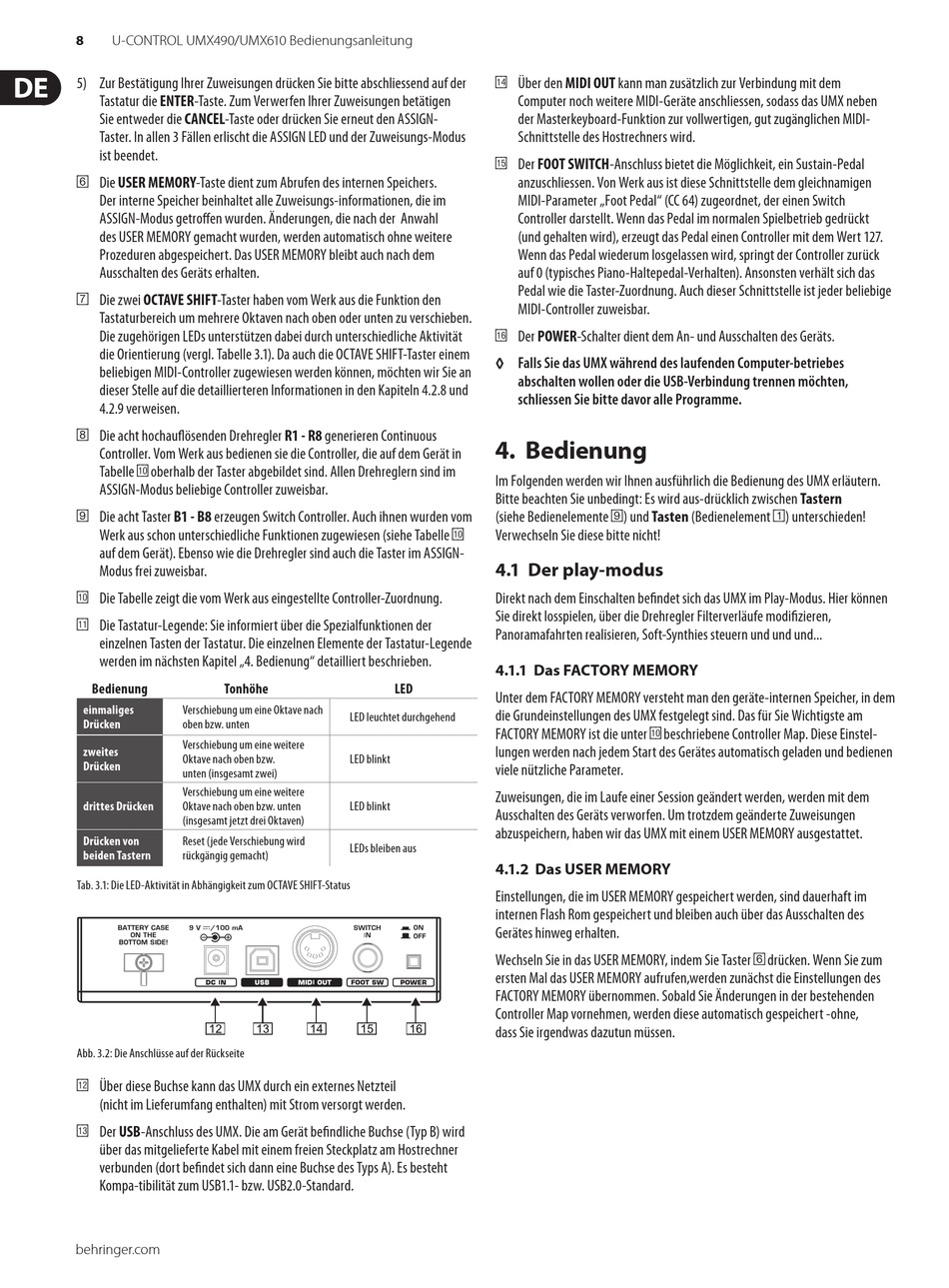

8
U-CONTROL UMX490/UMX610 Bedienungsanleitung
5)
Zur Bestätigung Ihrer Zuweisungen drücken Sie bitte abschliessend auf der
Tastatur die ENTER-Taste. Zum Verwerfen Ihrer Zuweisungen betätigen
Sie entweder die CANCEL-Taste oder drücken Sie erneut den ASSIGN-
Taster. In allen 3 Fällen erlischt die ASSIGN LED und der Zuweisungs-Modus
ist beendet.
Die
USER MEMORY-Taste dient zum Abrufen des internen Speichers.
[ 6 ]
Der interne Speicher beinhaltet alle Zuweisungs-informationen, die im
ASSIGN-Modus getroffen wurden. Änderungen, die nach der Anwahl
des USER MEMORY gemacht wurden, werden automatisch ohne weitere
Prozeduren abgespeichert. Das USER MEMORY bleibt auch nach dem
Ausschalten des Geräts erhalten.
Die zwei
OCTAVE SHIFT-Taster haben vom Werk aus die Funktion den
[ 7 ]
Tastaturbereich um mehrere Oktaven nach oben oder unten zu verschieben.
Die zugehörigen LEDs unterstützen dabei durch unterschiedliche Aktivität
die Orientierung (vergl. Tabelle 3.1). Da auch die OCTAVE SHIFT-Taster einem
beliebigen MIDI-Controller zugewiesen werden können, möchten wir Sie an
dieser Stelle auf die detaillierteren Informationen in den Kapiteln 4.2.8 und
4.2.9 verweisen.
Die acht hochauflösenden Drehregler
[ 8 ]
Controller. Vom Werk aus bedienen sie die Controller, die auf dem Gerät in
Tabelle ( 1 0) oberhalb der Taster abgebildet sind. Allen Drehreglern sind im
ASSIGN-Modus beliebige Controller zuweisbar.
Die acht Taster
B1 - B8 erzeugen Switch Controller. Auch ihnen wurden vom
[ 9 ]
Werk aus schon unterschiedliche Funktionen zugewiesen (siehe Tabelle ( 1 0)
auf dem Gerät). Ebenso wie die Drehregler sind auch die Taster im ASSIGN-
Modus frei zuweisbar.
Die Tabelle zeigt die vom Werk aus eingestellte Controller-Zuordnung.
[ 1 0]
Die Tastatur-Legende: Sie informiert über die Spezialfunktionen der
[ 1 1]
einzelnen Tasten der Tastatur. Die einzelnen Elemente der Tastatur-Legende
werden im nächsten Kapitel „4. Bedienung" detailliert beschrieben.
Bedienung
Tonhöhe
einmaliges
Verschiebung um eine Oktave nach
Drücken
oben bzw. unten
Verschiebung um eine weitere
zweites
Oktave nach oben bzw.
Drücken
unten (insgesamt zwei)
Verschiebung um eine weitere
drittes Drücken
Oktave nach oben bzw. unten
(insgesamt jetzt drei Oktaven)
Drücken von
Reset (jede Verschiebung wird
beiden Tastern
rückgängig gemacht)
Tab. 3.1: Die LED-Aktivität in Abhängigkeit zum OCTAVE SHIFT-Status
Abb. 3.2: Die Anschlüsse auf der Rückseite
Über diese Buchse kann das UMX durch ein externes Netzteil
[ 1 2]
(nicht im Lieferumfang enthalten) mit Strom versorgt werden.
Der
USB-Anschluss des UMX. Die am Gerät befindliche Buchse (Typ B) wird
[ 1 3]
über das mitgelieferte Kabel mit einem freien Steckplatz am Hostrechner
verbunden (dort befindet sich dann eine Buchse des Typs A). Es besteht
Kompa-tibilität zum USB1.1- bzw. USB2.0-Standard.
behringer.com
R1 - R8 generieren Continuous
LED
LED leuchtet durchgehend
LED blinkt
LED blinkt
LEDs bleiben aus
Über den
MIDI OUT kann man zusätzlich zur Verbindung mit dem
[ 1 4]
Computer noch weitere MIDI-Geräte anschliessen, sodass das UMX neben
der Masterkeyboard-Funktion zur vollwertigen, gut zugänglichen MIDI-
Schnittstelle des Hostrechners wird.
Der
FOOT SWITCH-Anschluss bietet die Möglichkeit, ein Sustain-Pedal
[ 1 5]
anzuschliessen. Von Werk aus ist diese Schnittstelle dem gleichnamigen
MIDI-Parameter „Foot Pedal" (CC 64) zugeordnet, der einen Switch
Controller darstellt. Wenn das Pedal im normalen Spielbetrieb gedrückt
(und gehalten wird), erzeugt das Pedal einen Controller mit dem Wert 127.
Wenn das Pedal wiederum losgelassen wird, springt der Controller zurück
auf 0 (typisches Piano-Haltepedal-Verhalten). Ansonsten verhält sich das
Pedal wie die Taster-Zuordnung. Auch dieser Schnittstelle ist jeder beliebige
MIDI-Controller zuweisbar.
Der
POWER-Schalter dient dem An- und Ausschalten des Geräts.
[ 1 6]
Falls Sie das UMX während des laufenden Computer-betriebes
◊
abschalten wollen oder die USB-Verbindung trennen möchten,
schliessen Sie bitte davor alle Programme.
4.
Bedienung
Im Folgenden werden wir Ihnen ausführlich die Bedienung des UMX erläutern.
Bitte beachten Sie unbedingt: Es wird aus-drücklich zwischen Tastern
(siehe Bedienelemente ( 9 ) ) und Tasten (Bedienelement ( 1 ) ) unterschieden!
Verwechseln Sie diese bitte nicht!
4.1
Der play-modus
Direkt nach dem Einschalten befindet sich das UMX im Play-Modus. Hier können
Sie direkt losspielen, über die Drehregler Filterverläufe modifizieren,
Panoramafahrten realisieren, Soft-Synthies steuern und und und...
4.1.1
Das FACTORY MEMORY
Unter dem FACTORY MEMORY versteht man den geräte-internen Speicher, in dem
die Grundeinstellungen des UMX festgelegt sind. Das für Sie Wichtigste am
FACTORY MEMORY ist die unter ( 1 0) beschriebene Controller Map. Diese Einstel-
lungen werden nach jedem Start des Gerätes automatisch geladen und bedienen
viele nützliche Parameter.
Zuweisungen, die im Laufe einer Session geändert werden, werden mit dem
Ausschalten des Geräts verworfen. Um trotzdem geänderte Zuweisungen
abzuspeichern, haben wir das UMX mit einem USER MEMORY ausgestattet.
4.1.2
Das USER MEMORY
Einstellungen, die im USER MEMORY gespeichert werden, sind dauerhaft im
internen Flash Rom gespeichert und bleiben auch über das Ausschalten des
Gerätes hinweg erhalten.
Wechseln Sie in das USER MEMORY, indem Sie Taster ( 6 ) drücken. Wenn Sie zum
ersten Mal das USER MEMORY aufrufen,werden zunächst die Einstellungen des
FACTORY MEMORY übernommen. Sobald Sie Änderungen in der bestehenden
Controller Map vornehmen, werden diese automatisch gespeichert -ohne,
dass Sie irgendwas dazutun müssen.
