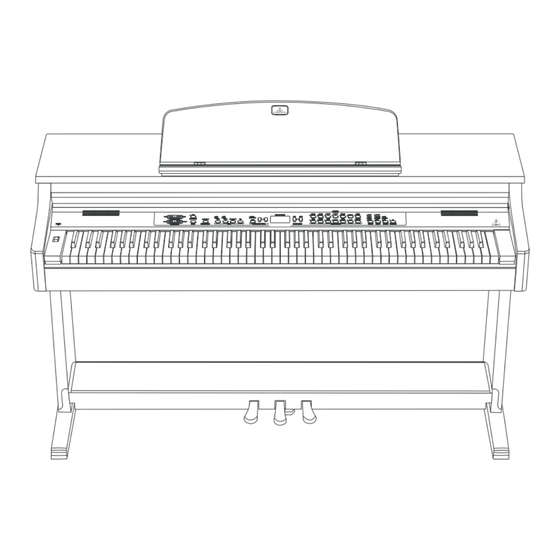

- Seite 1 Bedienungsanleitung 00001 EG2180...
-
Seite 2: Wichtige Sicherheitshinweise
EUROGRAND Lesen Sie diese Hinweise. Wichtige Sicherheitshinweise Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnhinweise. Dieses Symbol verweist auf das Vorhandensein einer nicht isolierten und gefährlichen Spannung im Innern Befolgen Sie alle Bedienungshinweise. des Gehäuses und auf eine Gefährdung durch Strom- Betreiben Sie das Gerät nicht in der Nähe von Wasser. -
Seite 3: Inhaltsverzeichnis
EUROGRAND Inhaltsverzeichnis 1. Einführung ................4 6. Anschluss an externe Geräte .......... 18 1.1 Bevor Sie beginnen ............4 6.1 Anschluss externer Klangquellen ....... 18 1.1.1 Auslieferung ............4 6.2 Anschluss an externe Verstärker und 1.1.2 Inbetriebnahme ........... 4 Aufnahmegeräte ............19 1.1.3 Online-Registrierung ........... -
Seite 4: Einführung
Bitte wenden Sie sich Das EUROGRAND ist in der Lage, hohe Lautstärken zu direkt an den BEHRINGER-Händler bei dem Sie Ihr Gerät gekauft produzieren. Beachten Sie bitte, dass ein hoher Schall- haben. Falls Ihr BEHRINGER-Händler nicht in der Nähe ist, kön- druck das Gehör nicht nur schnell ermüdet, sondern... -
Seite 5: Demos Anhören
EUROGRAND Drücken Sie den START/STOP-Taster erneut, wenn Sie die Demos anhören Wiedergabe beenden möchten. Das EUROGRAND verfügt über 14 Klangfarben- und 15 Klavier- demos. Diese Musikstücke demonstrieren Ihnen die klanglichen Möglichkeiten und die Vielseitigkeit des Instruments. 2.3.1 Klangfarbendemos anhören Im Folgenden erfahren Sie, wie Sie die 14 Klangfarbendemos abspielen. -
Seite 6: Bedienelemente Und Anschlüsse
EUROGRAND START/STOP: Dient zum Starten und Stoppen der Wieder- Bedienelemente und Anschlüsse gabe/Aufnahme des Musik-Sequenzers. REC: Dient zur Aktivierung des Aufnahme-Modus. Bedienoberfläche SELECT: Dient zur Auswahl des TEMPO-Parameters und [10] der Menüseiten des EDIT-Modus. Im EDIT-Modus leuchtet die EDIT MODE-LED auf, im TEMPO-Modus die TEMPO- LED. -
Seite 7: Anschlüsse
EUROGRAND Halte-/Fortepedal: Dient zum Halten von Tönen, die bereits Anschlüsse [25] angeschlagen wurden und noch nicht verklungen sind. Alle Die Anschlüsse des EUROGRAND befinden sich an der Unterseite nachfolgend gespielten Tönen werden ebenfalls gehalten. des Spieltisches. Stromversorgung Abb. 3.2: Anschlüsse des EUROGRAND LINE OUT: Es stehen zwei unterschiedliche LINE OUT- [19] P O W E R : D i e n t z u m E i n - u n d A u s s c h a l t e n d e s... -
Seite 8: Klangcharakter Verändern
EUROGRAND Klangcharakter verändern 4.2.3 Modulationseffekte Das EUROGRAND verfügt über einen Modulationseffekt mit vier Sie können den Charakter der Klangfarben durch einen Raum-, unterschiedlichen Effekttypen. Für einige Klangfarben wird bei der einen Modulationseffekt und einen Brillanz-Equalizer verändern. Auswahl automatisch ein geeigneter Effekt vorgewählt. Auf Wun- sch können Sie jedoch jederzeit einen anderen Effekt auswählen. -
Seite 9: Kopfhörer Verwenden
EUROGRAND Dieses Ausklingverhalten kann mit Hilfe der drei Fußpedale Verbinden Sie den Kopfhörer mit einer freien Kopfhörerbu- beeinflusst werden. chse an der Unterseite des Spieltisches. Dämpfer-/Pianopedal (links) : Das Dämpferpedal sorgt für Stellen Sie während des Spiels eine wunschgemäße einen leisen und intimen Klang. Benutzen Sie das Pedal für Lautstärke mit Hilfe des MAIN VOLUME-Reglers ein. -
Seite 10: Schnellzugriff Auf Funktionen Des Layer-Modus
EUROGRAND 5.1.1 Schnellzugriff auf Funktionen des Layer-Modus Einstellungen im Layer-Modus Mit Hilfe der folgenden Prozedur erhalten Sie Direktzugriff auf die Im Layer-Modus können zusätzliche Einstellungen vorgenommen Menüseiten für den Layer-Modus. werden, um das gleichzeitige Spiel mit zwei Klangfarben noch besser zu gestalten. Halten Sie die beiden Taster der Klangfarben, die Sie für den Layer-Modus gewählt haben (z. -
Seite 11: Effektanteil
EUROGRAND Beispiel: Drücken Sie den SELECT-Taster in der TEMPO/EDIT MODE-Sektion so oft, bis die TEMPO-LED aufleuchtet. Bei einer Kombination von GRAND PIANO 1 und STRINGS klin- gen Ihnen die STRINGS zu tief. Abhilfe schafft in diesem Fall die Transponierung der STRINGS um eine Oktave nach oben. Für diese Funktion müssen Sie den EDIT-Modus benutzen (siehe Kap. -
Seite 12: Musik-Sequenzer
EUROGRAND Schalten Sie das akustische Metronomsignal mit einem Musik-Sequenzer Druck auf den METRONOME-Taster ein, falls Sie Ihre Ein- Das EUROGRAND verfügt über einen internen 2-Spur Sequenzer spielung zum Metronom machen möchten. mit dem Sie ein Musikstück aufnehmen und wiedergeben können. Für jede der zwei Spuren können Sie ein- oder zwei Klangfarben zum Einspielen verwenden. -
Seite 13: Musikstücke Wiedergeben
EUROGRAND Wenn Sie nicht möchten, dass die bereits aufgenommene Starten Sie die Aufnahme, indem Sie auf den START/ Spur bei der Aufnahme der zweiten Spur zu hören ist, müs- STOP-Taster drücken oder direkt mit dem Einspielen auf sen Sie bevor Sie in den Aufnahme-Modus wechseln den der Tastatur beginnen. -
Seite 14: Musikabschnitte Zum Üben Wiederholen
EUROGRAND Starten Sie die Wiedergabe, indem Sie auf den START/ Drücken Sie den SELECT-Taster in der TEMPO/EDIT STOP-Taster drücken. Der aktuelle Takt wird ständig im MODE-Sektion, wenn die Wiedergabe den Zeitpunkt er- Display angezeigt. reicht, ab der Sie die Wiederholung starten wollen. Das Display zeigt: Sie können während der Wiedergabe jederzeit die beiden Spuren an- und abschalten. -
Seite 15: Synchronstart
EUROGRAND Sie können für das gesamte Musikstück folgende Globaleinstel- 5.5.7 Synchronstart lungen ändern: Sie können den Musik-Sequenzer in Wiedergabebereitschaft Tempo (siehe Kap. 5.4) setzen, so dass eine Wiedergabe zeitgleich mit dem ersten Tastendruck auf der Tastatur startet. Diese Funktion kann sehr Taktart (siehe Kap 5.4) nützlich sein, wenn Sie den Musik-Sequenzer als Begleitung Typ des Raumeffekts (siehe Kap. -
Seite 16: Systemeinstellungen
EUROGRAND Tipp: Für Kinder kann es ratsam sein, mit dieser Funk- Systemeinstellungen tion ein leichtes Anschlagverhalten (SOFT) einzustel- Das EUROGRAND verfügt über einige Einstellmöglichkeiten, len. die die globale Funktion des Gerätes festlegen. Im Folgenden erfahren Sie, welche Einstellungen zur Verfügung stehen und wie 5.6.2 Dämpferpedalwirkung Sie Änderungen vornehmen können. -
Seite 17: Parameter-Speicherfunktionen
EUROGRAND Die im EUROGRAND wählbaren Stimmungen sind: Für alle Stimmverfahren, ausgenommen die Gleichschwebende Stimmung, ist zusätzlich die Angabe eines Grundtons notwendig, Gleichschwebende Stimmung (Werkseinstellung) auf der die Stimmung aufbaut. Bei der Gleichschwebenden Stimmung wird eine Oktave in Im Folgenden erfahren Sie, wie Sie den Grundton einstellen: zwölf gleich große Intervalle unterteilt. -
Seite 18: Werkszustand Wiederherstellen
EUROGRAND Stimmung Nach ca. 5 Sekunden können Sie die TRACK-Taster loslas- > sen. Für diese Funktionsgruppe werden die folgenden Einstellungen gespeichert: Anschluss an externe Geräte Transponierung (siehe Kap. 5.2) Feinstimmung (siehe Kap. 5.6.3) Das EUROGRAND verfügt über verschiedene Anschlüsse, über Stimmverfahren (siehe Kap. -
Seite 19: Anschluss An Externe Verstärker Und Aufnahmegeräte
EUROGRAND Kanälen. Es handelt sich bei allen Spieldaten stets um kanals- Anschluss an externe Verstärker pezifische Daten. und Aufnahmegeräte Das EUROGRAND verfügt über drei MIDI-Buchsen zum Anschluss Das EUROGRAND verfügt über zwei LINE OUT-Anschlüsse, von zusätzlichen MIDI-Klangerzeugern oder Software/Hardware- über die Sie das Digitalpiano an externe Keyboard-Verstärker, Sequenzern: Beschallungsanlagen oder Heimverstärker anschließen können. -
Seite 20: Midi-Verbund Mit Einem Musikcomputer Mit Sequenzer-Software
EUROGRAND MIDI-Sendekanal einstellen 6.3.2 MIDI-Verbund mit einem Musikcomputer > mit Sequenzer-Software Mit dieser Funktion können Sie den Sendekanal einstellen, auf dem das EUROGRAND MIDI-Daten senden soll. Sende- und Sie können das EUROGRAND zusammen mit einem Sequenzer- Empfangskanal von MIDI-Geräten müssen übereinstimmen, damit Programm (z. - Seite 21 EUROGRAND Programmwechsel zulassen/ignorieren > Mit dieser Funktion können Sie einstellen, ob das EUROGRAND auf MIDI-Programmwechselbefehle reagieren soll. Program- mwechselbefehle werden benutzt, um beispielsweise aus einem Sequenzer-Programm heraus Klangfarben des EUROGRAND über MIDI-Kommandos auswählen zu können. Umgekehrt werden Programmwechselbefehle über den MIDI-Ausgang des EUROGRAND gesendet, wenn in der SOUND SELECT-Sektion Am Ende der Übertragung erscheint End auf dem Display.
-
Seite 22: Fehlersuche
Es ist ein interner Fehler aufgetreten. Schalten Sie das Gerät aus und nach etwa 30 Sekunden wieder ein. Wird die Fehlermeldung erneut angezeigt, so nehmen Sie bitte Das Display zeigt ERR an Kontakt mit dem BEHRINGER Support auf. Nähere Informationen erhalten Sie unter www. behringer.com. Technische Daten... -
Seite 23: Technische Daten
843 (geschlossen) / 1490 (offen) x 1378 x 1005 mm Gewicht ca. 90,6 kg Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche Modifikationen werden ohne vorherige Ankündigung vorgenommen. Technische Daten und Erscheinungsbild des Geräts können daher von den genannten Angaben oder Abbildungen abweichen. Technische Daten... -
Seite 24: Anhang
EUROGRAND Anhang Kabel Im Folgenden erhalten Sie einen Überblick über Kabel, die Sie zur Verkabelung Ihres Digitalpianos benötigen. Kabel sind nicht im Lieferumfang enthalten. Je nach Anwendung benötigen Sie Adapterkabel um unterschiedliche Anschlüsse miteinander zu verbinden. Hierfür können Sie Adapterkabel oder Adapterstecker verwenden (z. B. Klinke auf Cinch). Kabellösungen sind jedoch Adaptersteckern vorzuziehen, da die Signalqualität durch unzureichenden Kontakt der Steckverbinder beeinträchtigt werden kann. -
Seite 25: Presets Des Eurogrand
EUROGRAND Presets des EUROGRAND MIDI-Kommandos Stereo- Anschlag- Dynamik- Release- Klangfarbe Beschreibung Programm- Samples dynamik Samples Samples MSB/LSB wechsel Klassischer Klang eines ü ü GRAND PIANO 1 Konzertflügels mit we- 0/122 ichem Klangcharakter Brillanter Klang eines ü ü GRAND PIANO 2 Konzertflügels, besonders 0/112 geeignet für Pop und Rock... -
Seite 26: Liste Der Integrierten Demomusiken
EUROGRAND Liste der integrierten Demomusiken Musikstück Komponist Invention Nr. 1, C-Dur, BWV 772 Johann Sebastian Bach Klaviersonate Nr. 16, 1. Satz, C-Dur, KV 545 Wolfgang Amadeus Mozart Klaviersonate Op.13, Nr. 8 "Pathétique", 2. Satz, As-Dur Ludwig van Beethoven Klaviersonate Op. 49, Nr. 2, 1. Satz, G-Dur Ludwig van Beethoven Impromptu Op. -
Seite 27: Edit-Parameter
EUROGRAND EDIT-Parameter Kategorie Kurzbezeichnung Bedeutung Function Values Default setting Globale Feinstimmung in 1/5 Stimmung Feinstimmung 427 - 453 Hz-Schritten Auswahl des verwendeten Stim- Stimmverfahren Stimmverfahren E2.1 1 ... 7 mverfahrens (Skala) (Gleichschwebend) Auswahl des Grundtons, der Grundton dem Stimmverfahren zu Grunde E2.2 C ... -
Seite 28: Garantie
Technische Änderungen und Änderungen im Erscheinungsbild vorbehalten. Alle Angaben entsprechen dem Stand bei Drucklegung. Alle genannten Warenzeichen (außer BEH- RINGER, das BEHRINGER Logo, JUST LISTEN und EUROGRAND) gehören ihren jeweiligen Inhabern und stehen in keinerlei Verbindung zu BEHRINGER. Für die Richtigkeit und Vollständigkeit der enthaltenen Beschreibungen, Abbildungen und Angaben übernimmt BEHRINGER keinerlei Gewähr.
