  • Seite 1 LED FE-1500 HYBRID LASER FLOWER BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG USER MANUAL USER MANUAL USER MANUAL USER MANUAL www.eurolite.de www.eurolite.de www.eurolite.de www.eurolite.de...
  • Seite 2 • Mounting bracket for flexible wall mounting and ceiling suspension • When fog is used, this effect becomes especially attractive • Switch-mode power supply for operation between 100 and 240 Volts • Feed-through output allows to power up to 8 devices www.eurolite.de...
  • Seite 3: Inhaltsverzeichnis

    Interconnecting Several Show Lasers (Master/Slave Operation) ..............23 OPERATION ..............................24 Operation without External Control ......................25 Master/Slave Operation with Several Show Lasers ..................25 DMX Operation ............................26 CLEANING AND MAINTENANCE ........................28 Replacing the Fuse ............................28 TECHNICAL SPECIFICATIONS ........................29 Accessories ..............................29 NOTES ................................30 www.eurolite.de...
  • Seite 4: Einführung

    EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Produkt von EUROLITE entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf.
  • Seite 5 Stromschlägen kommen. • Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann. www.eurolite.de...
  • Seite 6: Bestimmungsgemässe Verwendung

    Verwendung mit Gefahren, wie z. B. Die Belegung der Anschlussleitungen ist wie folgt: Kurzschluss, Brand, elektrischem Schlag, irreversiblen Netzhautschäden etc. verbunden. Leitung International • EUROLITE haftet nicht für Schäden, die durch Braun Außenleiter unsachgemäße Installation und nicht Blau Neutralleiter bestimmungsgemäßen Betrieb verursacht werden!
  • Seite 7: Bedienelemente Und Anschlüsse

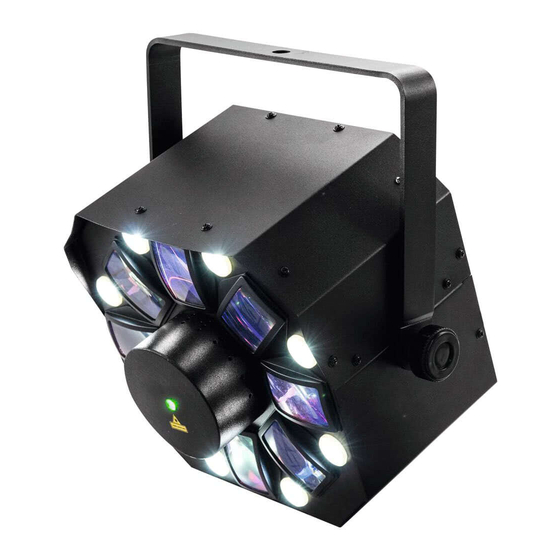

    BEDIENELEMENTE UND ANSCHLÜSSE Linsen für die RGBWA-LEDs (8) Laseraustrittsöffnung Weiße Strobe-LEDs (8) Montagebügel Netzanschluss mit Sicherungshalter Netzdurchschleifausgang Fangseilöse Feststellschraube DMX-Ausgang DMX-Eingang Display und Bedientasten Anzeige für Musiksteuerung Anzeige für DMX-Betrieb Automatikbetrieb Slave-Betrieb Mikrofon und Empfindlichkeitsregler für Musiksteuerung www.eurolite.de...
  • Seite 8: Installation

    Zum Ausrichten des Geräts lösen Sie die Feststellschrauben am Hängebügel, stellen die gewünschte Neigung ein und ziefen die Schrauben wieder fest an. Überprüfen Sie, ob sich Spiegelkugeln, glänzende Oberflächen etc. im Strahlungsbereich des Lasers befinden. Entfernen Sie vorsichtshalber spiegelnde Gegenstände aus dem Strahlungsbereich bzw. decken Sie sie ab. www.eurolite.de...
  • Seite 9 Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. • Der maximale Fallabstand darf 20 cm nicht überschreiten. • Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. www.eurolite.de...
  • Seite 10: Anschlüsse Herstellen

    Verbinden Sie den Anschluss DMX OUT des Hauptgeräts über ein 3-poliges XLR-Kabel mit dem DMX- Eingang des ersten Nebengeräts. Verbinden Sie dann den DMX-Ausgang des ersten Nebengeräts mit dem DMX-Eingang des zweiten Nebengeräts usw., bis alle Geräte in einer Kette angeschlossen sind. www.eurolite.de...
  • Seite 11: Bedienung

    ► Bedientasten MODE Zur Wahl der Betriebsart. ENTER Aktiviert den Einstellvorgang eines Menüpunkts oder speichert eine Einstellung. Erhöht Werte beim Einstellvorgang. DOWN Verringert Werte beim Einstellvorgang. ► Menüstruktur Automatikbetrieb Ablaufgeschwin- Musiksteuerung Slave-Betrieb DMX-Betrieb/ digkeit Startadresse MODE MODE MODE www.eurolite.de...
  • Seite 12: Betrieb Ohne Externe Steuerung

    Stellen Sie die Slave-Geräte auf Slave-Betrieb ein: Drücken Sie die Taste MODE so oft, bis im Display die Anzeige blinkt. Bestätigen Sie mit der Taste ENTER. Wählen Sie am Master-Gerät das gewünschte Showprogramm. Die zusammengeschalteten Showlaser arbeiten nun synchron. www.eurolite.de...
  • Seite 13: Dmx-Betrieb

    105 – 109 Rot + weiß + blau 110 – 114 Rot + amber + weiß 115 – 119 Amber + grün + blau 120 – 124 Blau + grün + weiß 125 – 129 Amber + grün + weiß www.eurolite.de...
  • Seite 14 Keine Rotation 134 – 255 Rückwärtsrotation langsam → schnell DMX-Wert Funktion Kanal 9: Rotation des Lasers 000 – 004 Keine Rotation 005 – 127 Vorwärtsrotation langsam → schnell 128 – 133 Keine Rotation 134 – 255 Rückwärtsrotation langsam → schnell www.eurolite.de...
  • Seite 15: Reinigung, Wartung Und Instandhaltung

    Schritt 1: Entfernen Sie den Sicherungshalter an der Geräterückseite aus dem Gehäuse. Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein. Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein. www.eurolite.de...
  • Seite 16: Technische Daten

    Mindestabstand zu entflammbaren 0,5 m Oberflächen: Mindestabstand zum angestrahlten Objekt: 0,1 m Maße (LxBxH): 313 x 246 x 315 mm Gewicht: 4,2 kg Zubehör Best.-Nr. 30130500 SB-10 Soft-Bag Best.-Nr. 58010364 AG-15 4x1000mm Sicherungsseil bis 15kg Best.-Nr. 59006856 TPC-10 Klammer, silber www.eurolite.de...
  • Seite 17: Introduction

    INTRODUCTION Thank you for having chosen a EUROLITE product. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for future needs.
  • Seite 18 • Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the power cord by the plug. Never pull out the plug by tugging www.eurolite.de...
  • Seite 19: Operating Determinations

    (particularly in cars) and heaters. The relative irreversible eye damage etc. humidity must not exceed 50 % with an ambient • EUROLITE is not liable for any damages caused by temperature of 45° C. This device must only be improper installation and use of this laser.
  • Seite 20: Operating Elements & Connections

    Power input with fuse holder Power feed-through output Safety eyelet Fixation screw DMX output DMX input Display and operating buttons Indicator for sound control Indicator for DMX mode Indicator for automatic mode Indicator for slave mode Sensitivity control for the microphone www.eurolite.de...
  • Seite 21: Installation

    Make sure not to point the laser beams at highly reflective surfaces such as mirror balls, windows and shiny objects. As a precaution, remove or cover up highly reflective objects in order to avoid laser reflections www.eurolite.de...
  • Seite 22 (e. g. BGV C1, BGI 810-3). • The maximum drop distance must never exceed 20 cm. • A safety bond which already held the strain of a crash or which is defective must not be used again. www.eurolite.de...
  • Seite 23: Making The Connections

    Connect the jack DMX OUT of the master unit via a 3-pin XLR cable to the jack DMX IN of the first slave unit. Then connect the jack DMX OUT of the first slave unit to the jack DMX IN of the second slave unit, etc. until all units have been connected in a chain. www.eurolite.de...
  • Seite 24: Operation

    Selects the next menu item or increases values when modifying. DOWN Selects the previous menu item or decreases values when modifying. ► Menu Structure Automatic Mode Running Speed Sound Control Slave Mode DMX Mode/ Start Address MODE MODE MODE www.eurolite.de...
  • Seite 25: Operation Without External Control

    Set all slave units to slave mode: Press the button MENU so many times until is flashing in the display. Confirm with the ENTER button. Set the master unit to the desired show program. The interconnected show lasers will now operate in sync. www.eurolite.de...
  • Seite 26: Dmx Operation

    105 – 109 Red + white + blue 110 – 114 Red + amber + white 115 – 119 Amber + green + blue 120 – 124 Blue + green + white 125 – 129 Amber + green + white www.eurolite.de...
  • Seite 27 Anticlockwise rotation slow → fast DMX value Function Channel 9: Rotation of the laser 000 – 004 No rotation 005 – 127 Clockwise rotation slow → fast 128 – 133 No rotation 134 – 255 Anticlockwise rotation slow → fast www.eurolite.de...
  • Seite 28: Cleaning And Maintenance

    Step 1: Unscrew the fuseholder on the rearpanel with a fitting screwdriver from the housing (anti- clockwise). Step 2: Remove the old fuse from the fuseholder. Step 3: Install the new fuse in the fuseholder. Step 4: Replace the fuseholder in the housing and fix it. www.eurolite.de...
  • Seite 29: Technical Specifications

    0.5 m Min. distance to lighted object: 0.1 m Dimensions (LxWxH): 313 x 246 x 315 mm Weight: 4.2 kg Accessories No. 30130500 SB-10 Soft bag No. 58010364 AG-15 4x1000mm Safety bond up to 15kg No. 59006856 TPC-10 Coupler, silver www.eurolite.de...
  • Seite 30: Notes

    NOTES .................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................... www.eurolite.de...
  • Seite 31 ............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................www.eurolite.de...
  • Seite 32 © © © © EUROLITE EUROLITE EUROLITE EUROLITE 201 2015 5 5 5 Technische Änderungen und Irrtum vorbehalten. Every information is subject to change without prior notice. 00089091.DOCX Version 1.0...
