X
= Jumper stecken
= Jumper entfernen
1 Normaler Betrieb ohne Ducking
2 Betrieb mit Ducking von MIC 1
3a Betrieb mit Ducking von der Mikrofonsumme (MIC 1 - 6)
3b Betrieb ohne Ducking, externe Lautstärkeregelung (VCA) für Mikrofonsumme 1 - 6
4a Betrieb mit Ducking von der Mikrofonsumme (MIC 1 - 6) und Insert in die Mikrofonsumme
4b Betrieb ohne Ducking, externe Lautstärkeregelung (VCA) für Mikrofonsumme 1 - 6 und Insert in die Mikrofonsumme
5 Normaler Betrieb ohne Ducking und Insert in die Mikrofonsumme
6 Betrieb mit Ducking von MIC 1. Insert in die Mikrofonsumme MIC 2 - 6

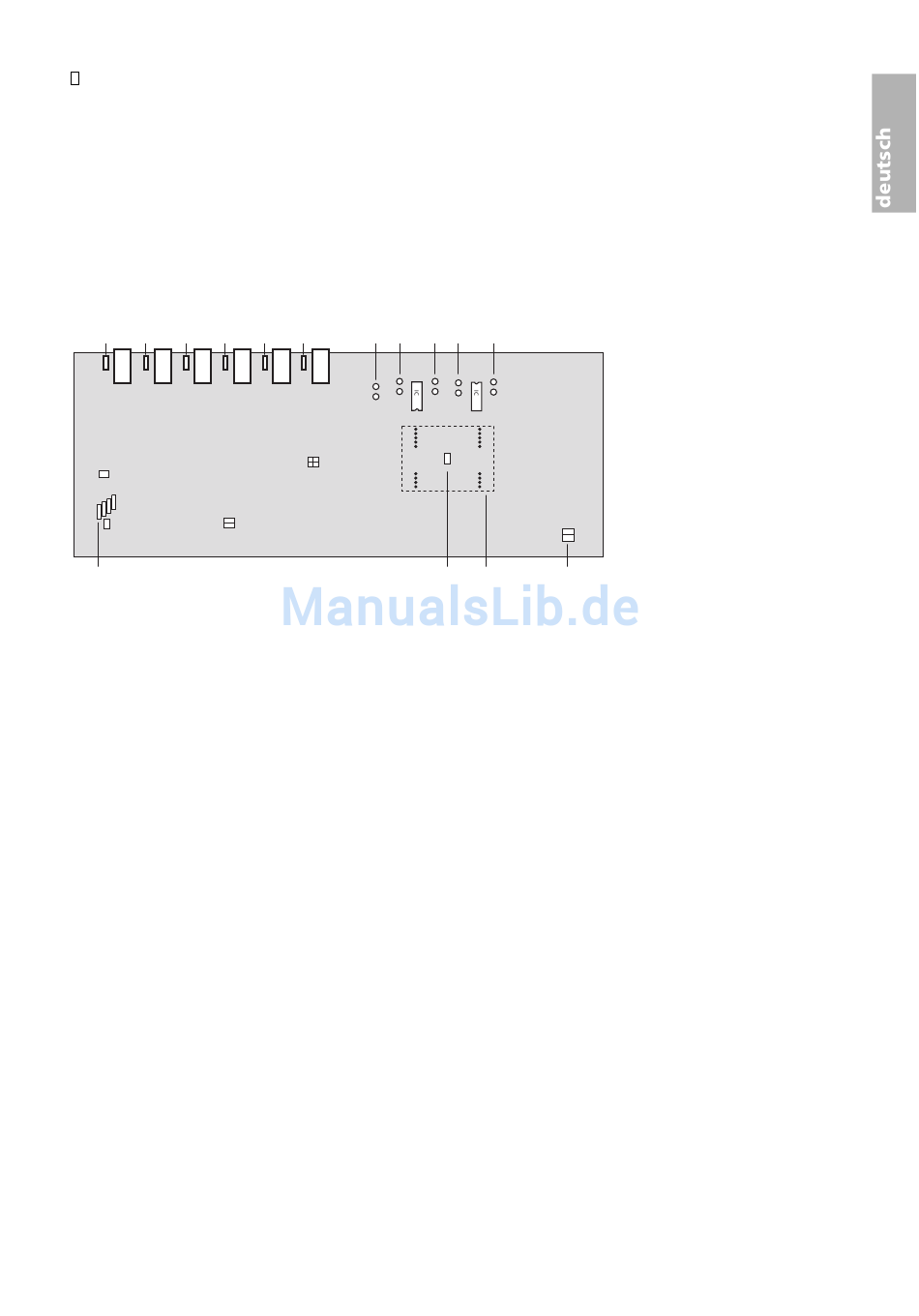

7. Konfiguration auf der Grundplatine (Position der Jumper J1 bis J8)
(10) (10) (10) (10)
XLR XLR XLR XLR
J3
J1
J4
J2
(9)
(1) Gain Mix Inp L + R
(2) Gain Tuner L + R
(3) Gain Tape L + R
(4) Gain CD L + R
(5) Gain AUX L + R
(6) Phantomspannung 24 V Ein/Aus für alle Mikrofoneingänge
(7) Steckplatz für Nachrüstplatine AP 100 und AP 232
(8) Ducking Ein/Aus „J 8" auf der Brückenplatine
(9) Widerstand (47 kΩ), der bei Konfiguration 6 entfernt werden muß
(10) Vorwiderstand (56 Ω) muß bei individueller Abschaltung der Phantomspeisung entfernt werden.
(10) (10) (1) (2)
XLR XLR
J7
J5
J6
(3) (4) (5)
J8
0 V
24 V
(8) (7) (6)
9
