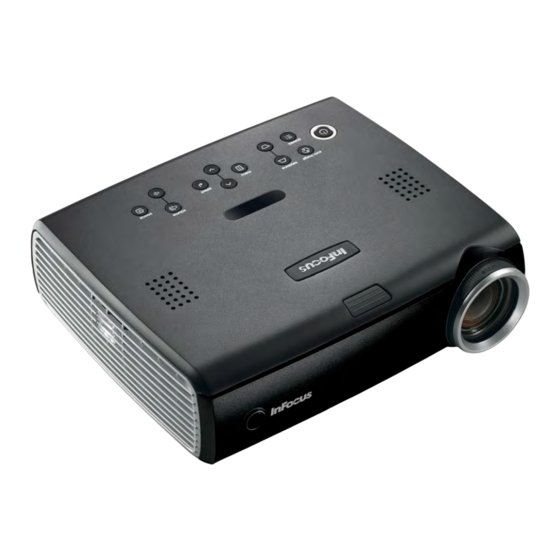

- Seite 2 Unter Umständen gelten weitere länderspezifische Zulassungsvorschriften, siehe Sicherheit: IEC 60950-1: 1 Ausgabe Produktzertifizierungsetikett. Mai 2007 Diese Benutzeranleitung gilt für die Modelle IN35, C250, W360, IN35W, C250W, Marken IN37, C315. Microsoft, PowerPoint, Word, Excel und Windows sind Marken oder eingetragene Marken von Microsoft Corporation. Adobe und Acrobat sind Marken oder InFocus behält sich das Recht vor, Produktangebote und Produktspezifikationen...
-
Seite 3: Inhaltsverzeichnis
Erforderliche Computerverbindungen......getestet und zertifiziert. InFocus ist für die Leistung, Sicherheit bzw. Anzeigen eines Computerbildes ....... . . -
Seite 4: Einführung
Zubehör Das Standardzubehör, das im Lieferumfang des Projektors enthalten ist, ist in der Benutzeranleitung aufgeführt. Informationen zu wahlfreiem Zubehör Fernbedienungs- Lautsprecher empfänger (IR) gibt es auf unserer Website unter www.infocus.com oder bei einem Einzelhändler oder Fachhändler. Fußentriegelung Fokus Online-Registrierung Zoom Registrieren Sie Ihren Projektor auf unserer Website unter www.infocus.com/register, um die Garantie zu aktivieren und... - Seite 5 Anschlussfeld Anschlussfeld Der Projektor verfügt über Computer- und Videoanschlüsse: RS-45 serielle Steuerung M1-D/A Composite- • 1 M1-D/A (HD, DVI und Computer) Computer VESA In Video Monitor Out Audio In • 1 VESA (HD, HD-Komponent und Computer) • 1 VESA (Monitorausgang) •...
-
Seite 6: Anschließen Eines Computers
Anschließen eines Computers Computerkabel anschließen Erforderliche Computerverbindungen Schließen Sie das schwarze Ende des Computerkabels an den Anschluss Computer 1 des Projektors an. Verbinden Sie das blaue Ende mit dem Videoanschluss des Computers. Wenn Sie einen Desktop-Computer verwenden, müssen Sie zuerst das Monitorkabel vom Videoanschluss des Computers trennen. - Seite 7 Wenn Sie einen Desktop-Computer verwenden und das Bild sowohl auf Monitorkabel anschließen dem Computer- als auch auf dem Projektionsbildschirm sehen möchten, schließen Sie das Monitorkabel an den Anschluss Monitor Out des Projektors an. Falls Sie es vorziehen, den Computer über ein optionales VESA-Kabel mit VESA-Kabel anschließen dem Projektor zu verbinden, schließen Sie ein Ende des Kabels an den VESA-Anschluss des Computers und das andere Ende an den blauen...
-
Seite 8: Anzeigen Eines Computerbildes
Anzeigen eines Computerbildes Entfernen Sie die Linsenabdeckung. Linsenabdeckung entfernen Drücken Sie die Power (Netztaste) oben am Projektor oder auf der Fernbedienung. Netztaste drücken Die Netzlampe auf dem Statusanzeigefeld (Seite 12) blinkt grün und die Ventilatoren laufen an. Wenn die Lampe aufleuchtet, wird der Startbildschirm eingeblendet, und die Netzlampe leuchtet beständig grün. -
Seite 9: Bildeinstellung
Bildeinstellung Entsperrungstaste Höhe einstellen Stellen Sie die Höhe des Projektors ggf. ein, indem Sie auf die Entsperrungstaste drücken, um den Hebefuß auszufahren. Drehen Sie ggf. den Ausrichtungsfuß (in der Ecke unten rechts). Ausrichtungsfuß Hebefuß drehen Stellen Sie den Projektor in der gewünschten Entfernung rechtwinklig zur Entfernung einstellen Leinwand auf. -
Seite 10: Anschließen Eines Videogerätes
Anschließen eines Videogerätes S-Video- und Audiokabel Es gehören keine Video- oder Audiokabel zum Lieferumfang des anschließen Projektors. Falls das Videogerät einen runden S-Video-Stecker mit vier Stiften verwendet, stecken Sie ein S-Videokabel in diesen Anschluss des Videogerätes und den Anschluss Video 2 des Projektors. Falls das Gerät einen Composite-Video-Anschluss verwendet, stecken Sie ein Composite- Video-Kabel in diesen Anschluss des Videogerätes und den Anschluss Video 1 des Projektors. -
Seite 11: Anzeigen Eines Videobildes
Anzeigen eines Videobildes Linsenabdeckung entfernen Entfernen Sie die Linsenabdeckung. Drücken Sie die Power (Netztaste) oben am Projektor oder auf der Power (Netztaste) drücken Fernbedienung. Die Netzlampe auf dem Statusanzeigefeld (Seite 12) blinkt grün und die Ventilatoren laufen an. Wenn die Lampe aufleuchtet, wird der Startbildschirm eingeblendet, und die Netzlampe leuchtet beständig grün. - Seite 12 Stellen Sie die Zoom- oder Fokusringe ein, indem Sie daran drehen, sodass Zoom und Fokus einstellen die gewünschte Größe und Fokussierung erzielt wird. Zoom Keystone einstellen Falls das Bild nicht quadratisch ist, verwenden Sie die Tasten auf dem Tastenfeld zum Anpassen der vertikalen Keystone-Einstellung. Drücken Sie auf die obere Keystone-Taste, um den oberen Teil des Bildes zu reduzieren bzw.
-
Seite 13: Abschalten Des Projektors
Sie die Lampe und stellen Sie den Lampentimer zurück. Schlüssel/ Schalten Sie den Projektor aus, warten Sie eine Minute, und Service schalten Sie ihn wieder ein. Wenn die Servicelampe erheut aktiviert wird, ist ein Service erforderlich. Besuchen Sie www.infocus.com/service für Kontaktnahme für Service. - Seite 14 Fehlerbehebung der Quelle Problem Lösung Ergebnis Kein Startbildschirm Stecken Sie das Netzkabel ein, drücken Sie Korrektes Bild die Power (Netztaste). Entfernen Sie die Linsenabdeckung. Nur der Startbildschirm erscheint Drücken Sie die Source-Taste Projiziertes Computerbild Aktivieren Sie den externen Anschluss des Notebooks oder starten Sie den...
- Seite 15 Problem Lösung Ergebnis Stellen Sie die Bildwiederholungsrate unter Kein Computerbild, nur der Text „Signal außerhalb Projiziertes Computerbild Systemsteuerung > Anzeige > Einstellungen > der Reichweite“ Erweitert > Adapter ein (genaue Position hängt vom Betriebssystem ab) Möglicherweise müssen Sie auf dem Computer eine andere Auflösung wählen, siehe das...
- Seite 16 Problem Lösung Ergebnis Für Macintosh: Bild unscharf oder abgeschnitten Stellen Sie die Anzeigeauflösung des Bild ist scharf und nicht abgeschnitten Computers auf die Auflösung des Projektor ein (Einstellungen > Systemsteuerung Quellen > Startquelle Legt > Anzeigen - wählen Sie 1024x768) Nur Notebook-Hintergrund erscheint, nicht jedoch Deaktivieren Sie “Windows-Desktop Hintergrund und Desktop projiziert...
- Seite 17 Problem Lösung Ergebnis Eingebettetes Video wird korrekt Das in der PowerPoint-Präsentation eingebettete Schalten Sie die interne LCD-Anzeige des Video kann auf dem Bildschirm nicht wiedergegeben Notebooks ab wiedergegeben werden Fehlerbehebung für Projektor Problem Lösung Ergebnis Stellen Sie Keystone auf dem Tastenfeld ein Bild ist nicht quadratisch Quadratisches Bild Stellen Sie die Fokussierungslinse oder...
- Seite 18 Problem Lösung Ergebnis Bild passt nicht auf 16:9 Leinwand Ändern Sie die Aspektrate im Menü Bild > Korrektes Bild Aspektrate auf 16:9 Das Bild steht auf dem Kopf Deaktivieren Sie die Option Korrektes Bild „Deckenmontage“ im Menü Einstellungen > System Das Bild ist spiegelverkehrt Korrektes Bild Deaktivieren Sie die Option „Hinten“...
- Seite 19 Problem Lösung Ergebnis Die projizierten Farben stimmen nicht mit der Korrektes Bild Stellen Sie Farbe, Farbton, Quelle überein Farbtemperatur, Helligkeit und Kontrast in den entsprechenden Menüs ein COLOR COLOR Das Bild ist nicht auf der Leinwand zentriert Verschieben Sie den Projektor; stellen Sie Korrektes Bild Zoom und Höhe ein Zoom...
- Seite 20 Problem Lösung Ergebnis Lampe leuchtet nicht auf, Temperaturlampe ist Ziehen Sie den Netzstecker ab, warten Sie Vergewissern Sie sich, dass die eingeschaltet Luftöffnungen nicht blockiert sind. Lassen eine Minute, stecken Sie den Projektor wieder ein und schalten Sie ihn ein: Die Sie den Projektor eine Minute lang auskühlen.
-
Seite 21: Verwenden Des Tastenfeldes
Verwenden des Tastenfeldes Die meisten Tasten werden in anderen Abschnitten detailliert beschrieben. Es folgt eine kurze Funktionsübersicht: Power – Schaltet den Projektor ein (Seite 7) und aus (Seite 12). Menu – Öffnet die Bildschirmmenüs (Seite 24). Select – Bestätigt die Menüauswahl (Seite 24). Pfeiltasten –... -
Seite 22: Verwenden Der Fernbedienung
Verwenden der Fernbedienung Die Fernbedienung verwendet zwei (2) im Lieferumfang enthaltene Batterien des Typs LR6 (AA). Sie können einfach eingesetzt werden. Entfernen Sie dazu die hintere Abdeckung der Fernbedienung, richten Sie die Plus- und Minuspole der Batterien aus, und schieben Sie sie an ihren Navigationstasten Platz. -
Seite 23: Verwenden Des Audiosystems
Verwenden des Audiosystems Audiokabel anschließen Um Ton mit dem Projektor zu verwenden, schließen Sie Ihre Quelle an den Audio In-Anschluss des Projektors an. Verwenden Sie die Tasten auf dem Tastenfeld zur Einstellung der Lautstärke. Zum Einstellen der Tonbalance bzw. Ausschalten des Starttons des Projektors verwenden Sie das Audiomenü... -
Seite 24: Optimieren Von Computerbildern
Optimieren von Computerbildern Optimieren von Videobildern Wenn der Computer richtig angeschlossen ist und das Computerbild auf Wenn das Videogerät richtig angeschlossen ist und das Bild auf dem dem Bildschirm angezeigt wird, können Sie das Bild mithilfe der Bildschirm angezeigt wird, können Sie das Bild mithilfe der Bildschirmmenüs optimieren. -
Seite 25: Verwenden Der Menüs
Verwenden der Menüs Hauptmenü Drücken Sie die Taste Menu auf dem Tastenfeld oder der Fernbedienung, um die Menüs zu öffnen. (Die Menüs werden nach 60 Sekunden automatisch geschlossen, wenn kein Tastendruck erfolgt.) Das Hauptmenü wird angezeigt. Verwenden Sie die Pfeiltasten, um das gewünschte Untermenü... -
Seite 26: Bildmenü
Bildmenü Um die folgenden sechs Einstellungen zu verändern, wählen Sie die Einstellung aus, und drücken Sie auf Select. Ändern Sie die Werte mithilfe Keystone erhöhen Keystone verringern der Pfeiltasten, und drücken Sie erneut auf Select, um die Änderungen zu übernehmen. Trapezkorrektur (Keystone): Passt das Bild vertikal an und macht das Bild quadratischer. - Seite 27 Voreinstellungen: Die vorhandenen Voreinstellungen optimieren den Voreinstellungen Projektor zur Anzeige von Computer-Präsentationen, Filmbildern und Videobildern. Filmmaterial stammt ursprünglich von Filmkameras, wie z.B. ein Kinofilm. Videomaterial stammt von Videokameras, z.B. eine Fernsehshow oder ein Sportereignis. Es gibt auch benutzerdefinierbare Voreinstellungen. Um eine Voreinstellung für die aktuelle Quelle einzustellen, passen Sie das Bild an.
- Seite 28 manuell, indem Sie im Menü Videostandard die Option NTSC, PAL oder Erweiterte Einstellungen SECAM auswählen. Die folgenden vier Optionen sind nur für Computer- und Komponentquellen verfügbar. Phase: Stellt die horizontale Phase einer Computerquelle ein. Erweitert Gleichlauf: Stellt Vertikal-Scan einer Computerquelle ein. Horizontale/Vertikale Position: Stellt die Position einer Computerquelle ein.
-
Seite 29: Einstellungsmenü
Strom niedrig: Aktivieren Sie die Funktion, um die Intensität der Lampe zu Einstellungsmenü verringern. Die Ventilatorgeschwindigkeit wird ebenfalls herab gesetzt, Audio: Zum Einstellen der Tonbalance und Lautstärke sowie zum Ein-/ sodass der Projektor leiser wird. Ausschalten des Starttons des Projektors. Meldungen anz.: Zeigt Statusmeldungen (z.B. - Seite 30 PC-Bildschirmschutz aus: Verhindert, dass der Computer in den Betriebsart Bildschirmschutzmodus wechselt. Diese Funktion ist nur verfügbar, wenn der USB-Teil des Computerkabels am Computer angeschlossen ist (Seite 5). Strom sparen: Schaltet die Lampe automatisch aus, wenn 20 Minuten lang kein Signal vorhanden ist. Nach 10 weiteren Minuten ohne Signal schaltet sich der Projektor ab.
- Seite 31 Custom-Taste (nur bei Verwendung mit einer optionalen Fernbedienung): Erlaubt die Zuweisung unterschiedlicher Funktionen an die Taste Custom Benutzerdefiniert auf der Fernbedienung, um die entsprechende Funktion schnell ausführen zu können. Es kann nur ein Effekt gleichzeitig aktiviert sein. Wählen Sie den Effekt aus, und drücken Sie dann auf Select, um eine andere Funktion auszuwählen.
-
Seite 32: Pin-Funktion
Bevor Sie diese Funktion verwenden können, müssen Sie das Produkt unter Projektors ein. Wenn Sie Ihre Standard-PIN verlieren oder vergessen, gehen www.infocus.com/register registrieren und die dortigen Anleitungen Sie zu www.infocus.com/pin. befolgen, um eine Standard-PIN zu erhalten. Die PIN besteht aus einer Folge von 5 Navigationstasten-Betätigungen. -
Seite 33: Wartung
Wartung Reinigen der Linse Reinigen Sie die Linsen mit Verwenden Sie ein nicht scheuerndes Reinigungsmittel für einem weichen, trockenen Tuch und einem nicht Kameralinsen mit einem weichen, trockenen Tuch. scheuernden Reinigungsmittel Vermeiden Sie die Verwendung von übermäßig viel Reinigungsmittel, und tragen Sie das Reinigungsmittel nicht direkt auf die Linse auf. Scheuermittel, Lösungsmittel oder andere Chemikalien könnten die Linse zerkratzen. -
Seite 34: Auswechseln Der Projektionslampe
HINWEIS: Sie können neue Lampengehäuse unter www.infocus.com (in ausgewählten Regionen) oder bei einem Einzelhändler oder Fachhändler kaufen. Nur InFocus-Lampen sind für die Verwendung in diesem Projektor getestet und zertifiziert. InFocus ist für die Leistung, Sicherheit bzw. Zertifi- Projektor ausschalten zierung anderer Lampen nicht verantwortlich. Die Verwendung anderer... -
Seite 35: Zurücksetzen Des Lampenzählers
• Seien Sie beim Entfernen des Lampengehäuses sehr vorsichtig. In dem unwahrscheinlichen Fall, dass die Lampe zerbricht, können kleine Glassplitter entstehen. Das Modul ist so entworfen, dass es die meisten Lampenanschluss trennen Splitter im Inneren einschließt, aber seien Sie beim Entfernen vorsichtig. -
Seite 36: Anhang
Anhang Projizierte Bildgröße Tabelle 2: Tabelle 3: Bildbreiten Bildbreiten WXGA Bildschirm Min. Maximal- Minimal- Maximal Bildschirm Min. Maximal- Minimal- Maximal abstand diagonal Diagonal Horizontal Horizontal abstand diagonal Diagonal Horizontal Horizontal 0,83 1,02 0,66 0,82 1,65 2,04 1,32 1,64 1.53 1.86 1.31 1.59 2,53...
