InsTALLATIOn unD WARTung
PT-Produktreihe — Befestigen des
Löffels oder Zubehörs an der PowerTilt-
schwenkvorrichtung
Zur Befestigung des Löffels oder Zubehörteils an der
PowerTilt-Schwenkvorrichtung sind bei Verwendung
einer Standard-Zapfenkupplung die folgenden Schritte zu
beachten:
1.
Befestigen Sie den Hakenzapfen am Löffel oder
Zubehör und positionieren Sie den Löffel bzw.
das Zubehör so, dass der Zapfen einfach mit dem
PowerTilt-Haken erreicht werden kann (siehe Abbildung
unten).
2.
Der Löffelzapfen wird mit dem Haken aufgenommen.
Achten Sie darauf, dass der Haken ordnungsgemäß
ausgerichtet ist, um Schäden zu vermeiden.
3.
Heben Sie den Löffel an und fahren Sie
den Löffelzylinder aus, damit die PowerTilt-
Schwenkvorrichtung so weit ausschwenkt, bis die
zweite Öffnung des Löffels bzw. Zubehörs mit der
Öffnung an der PowerTilt-Zapfenkupplung ausgerichtet
ist.
4.
Bringen Sie nun den zweiten Zapfen an und sichern Sie
ihn ordnungsgemäß.
5.
Nach der erstmaligen Befestigung des
Löffels muss/müssen die Abdrückschraube(n)
hinten am Haken justiert werden. Dazu wird die
Gegenmutter gelöst und die Schraube so weit
gedreht, bis sie den Zapfen berührt. Sichern Sie die
Schraube dann durch Festziehen der Gegenmutter.
Durch eine ordnungsgemäße Justierung können die
Befestigungszapfen bei einem Löffelwechsel leichter
ausgerichtet werden.

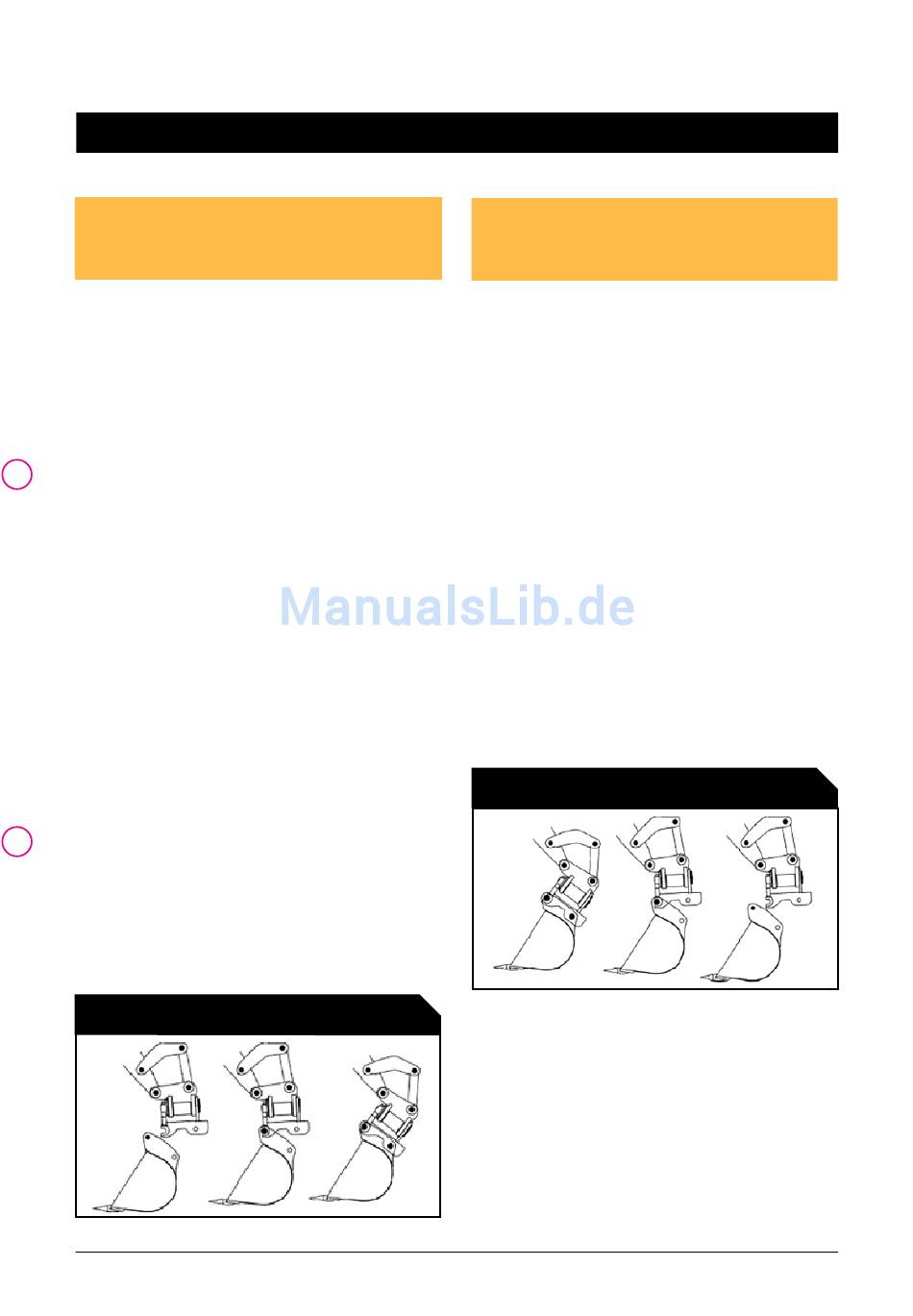

Montage von Zubehör
Installation und Montage
PT-Produktreihe — Trennen des Löffels
oder Zubehörs von der PowerTilt-
schwenkvorrichtung
Beim Trennen des Löffels oder Zubehörteils von der
PowerTilt-Schwenkvorrichtung sind bei Verwendung
einer Standard-Zapfenkupplung die folgenden Schritte zu
beachten:
1. Setzen Sie den Löffel oder das Zubehör
leicht auf den Boden auf und positionieren Sie die
Bauelemente so, dass sie sich bei Entfernen eines
Zapfens nicht bewegen oder umkippen. Entfernen Sie
den Kupplungszapfen (d.h. den am weitesten
von der Kabine entfernten Zapfen).
2.
Legen Sie den Löffel oder das Zubehör vorsichtig auf
dem Boden ab und bewegen Sie die PowerTilt-
Schwenkvorrichtung
vom Löffel oder Zubehör weg, um beide Elemente
voneinander zu trennen. Bei
Bedarf kann zur Erleichterung dieses Schritts auch der
Löffelzylinder verwendet werden. Der PowerTilt-Haken
darf bei Entfernen
des Löffels oder Zubehörs nicht
beschädigt werden!
Demontage von Zubehör
9
