InsTALLATIOn unD WARTung
hydraulische Anforderungen und Rohranschlüsse
hydraulische Anforderungen
Der typische PowerTilt-Schaltplan (auf dieser Seite) und die
Tabelle mit den Schaltplananforderungen (auf der nächsten
Seite) veranschaulichen die Steuerkreisanforderungen für
die PowerTilt-Schwenkvorrichtung. Die Hydraulikdrücke
und Durchflusswerte müssen eingehalten werden.
Bei Nichtbeachtung dieser Vorgaben kann der Antrieb
beschädigt werden.
Der Monteur der PowerTilt-Schwenkvorrichtung trägt die
Verantwortung für die Auswahl geeigneter Steuerkreise für
den Lader und die Einhaltung der Schaltkreisanforderungen
für das Werkzeug. Informationen zu weiteren Steuerkreis-
konfigurationen und Methoden zur Steuerung der PowerTilt-
Schwenkvorrichtung können Sie von der PowerTilt AG
erhalten.
Die meisten nach 1997 hergestellten
hInWEIs
PowerTilt-Schwenkvorrichtungen
verfügen über ein internes
Entlastungsventil in der Welle. Wenn
dieses sekundäre Entlastungsventil
fehlt, muss der Druck des Kreislaufs
auf den Druck des internen
Entlastungsventils gesenkt werden.
Jedes PowerTilt-Modell wird mit zwei Hydraulikanschlüssen
gefertigt: P1 und P2. Dieses Konstruktionsdesign soll das
Verlegen der Hydraulikschläuche erleichtern. Hinweise
zu den empfohlenen Schlauchwegen finden Sie in der
Aufstellung auf Seite 12.
Die meisten in den USA ausgelieferten
hInWEIs
PowerTilt-Schwenkvorrichtungen
verfügen über SAE-Anschlüsse.
Kunden außerhalb
Nordamerikas erhalten in der Regel
BSPP-Anschlüsse.
10

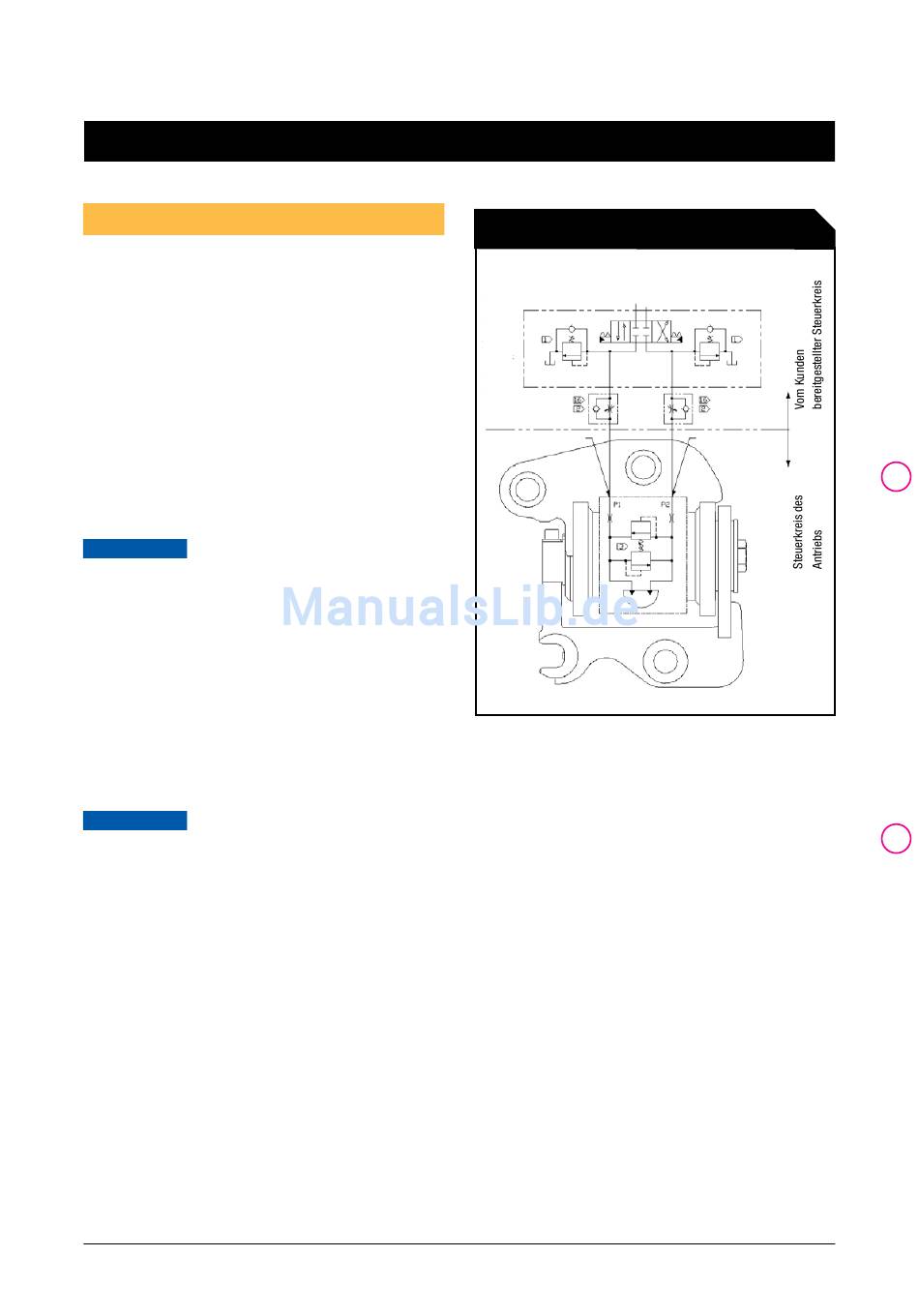

Typische PowerTilt-schaltung
P
T
(Druck)
(Behälter)
T (Behälter)
Hydraulik-
anschluss
'P1'
T (Behälter)
Hydraulik
anschluss
'P2'
