EInfühRung
Bei den PowerTilt-Schwenkvorrichtungen findet die
innovative Sliding-Spline-Technologie der Helac Corporation
Anwendung, bei der die lineare Bewegung des Kolbens in
eine leistungsstarke Wellendrehung umgewandelt wird.
Jeder Antrieb besteht aus einem Gehäuse mit zwei sich
bewegenden Komponenten, d.h. der zentralen Welle und
dem Kolben.

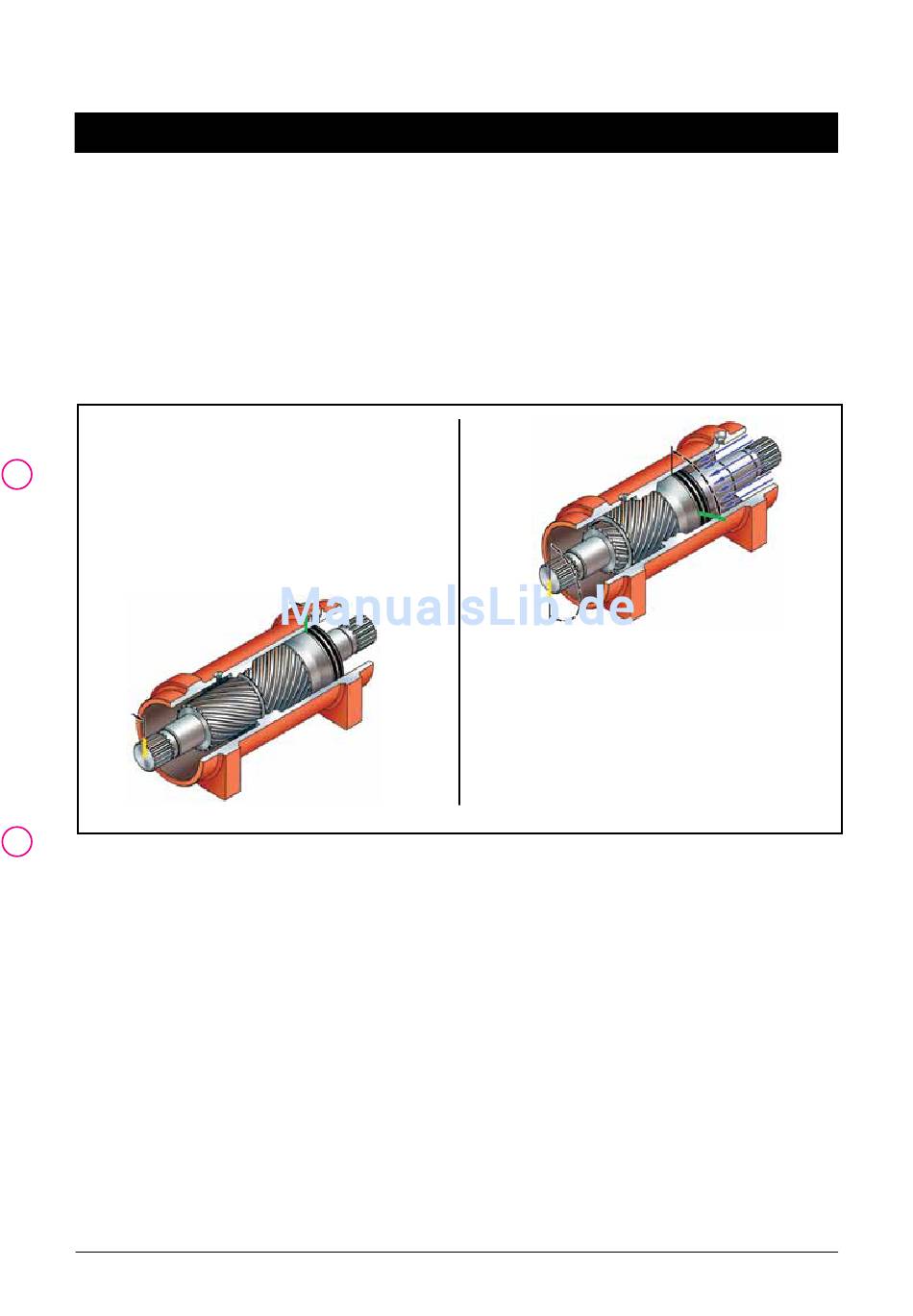

Ausgangsposition

Der Kolben hat den unteren Totpunkt erreicht.
Die Balken verweisen auf die Ausgangsposition
von Kolben und Welle. Die Pfeile markieren die
Drehrichtung. Das Gehäuse mit dem integrierten
Zahnkranz bewegt sich nicht.

funktionsweise

Die Schrägverzahnung auf der Welle greift in die
entsprechende Verzahnung des Kolbens. Eine zweite
spiralförmige Verzahnung am Außendurchmesser des
Kolbens fasst in das Gehäusegetriebe.
Endposition
Der Kolben bewegt sich bei hydraulischer
Druckeinwirkung axial. Kolben und Welle bewegen
sich durch die spiralförmige Verzahnung gleichzeitig.
Bei Druckausübung am gegenüberliegenden
Ende kehren Kolben und Welle wieder in die
Ausgangsposition zurück.
5
