3.8 Hochdruckanschluss
a
Übersetzung der Originalanleitung
106420051
12
11
10
9
A1
8
7
F 10

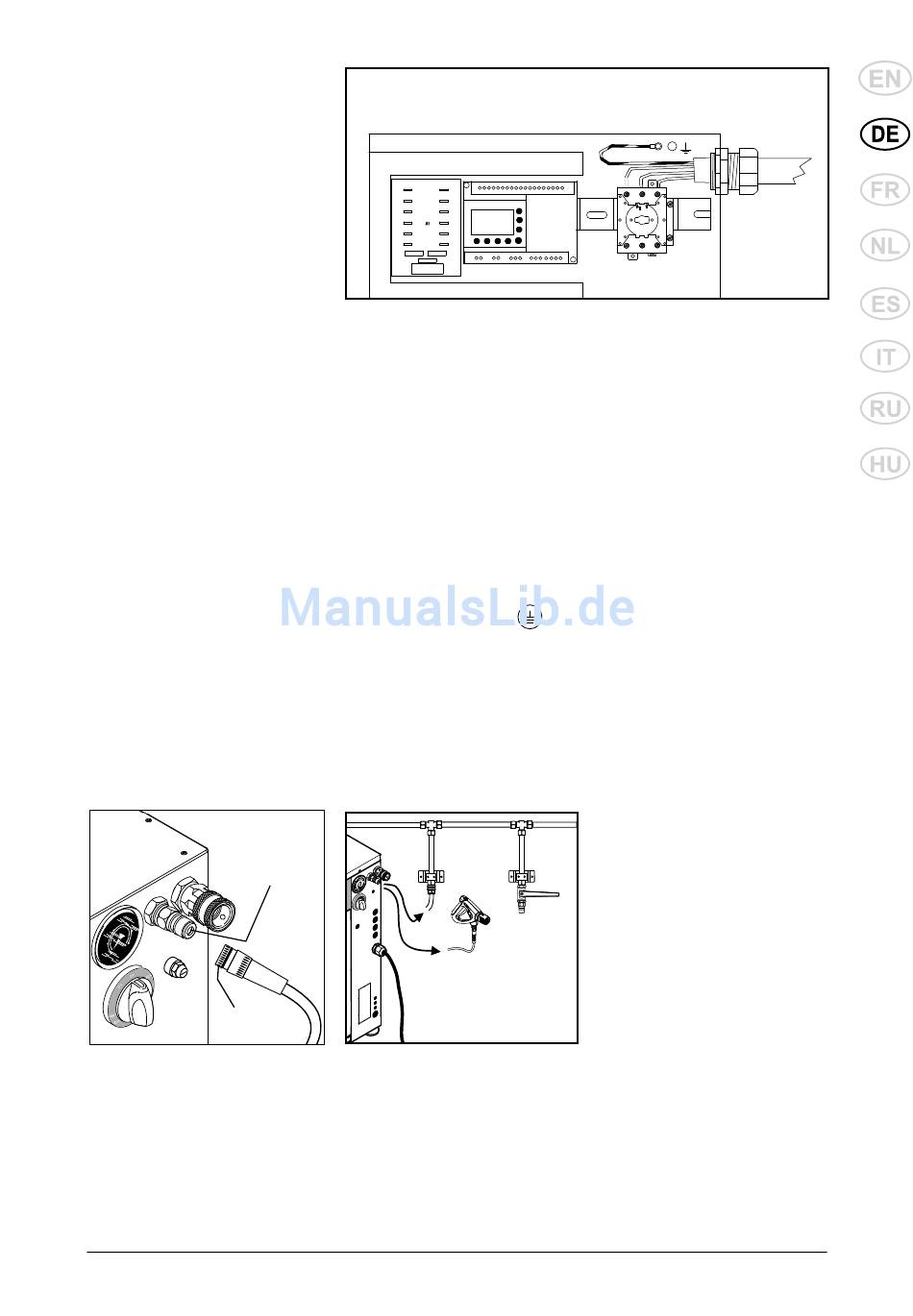

• Die Netzanschlussleitung
durch den Zugentlastungsring
am Kabinett (9) und durch
den Zugentlastungsring am
Schaltkasten in den Schaltka-
sten leiten.
• Die Phasenleiter der Netzan-
schlussleitung mit den An-
schlussklemmen L1(1), L2(3)
und L3(5) des Hauptschalters
des Gerätes verbinden. Bei
einphasigen Geräten L1(1)
und L2(3) für den Anschluss
von Phasen- und Nulleiter
verwenden.
• Erdleiter zur Klemme
über den Hauptschalter des
Kabinetts anschließen. Zahn-
scheiben für die Festhaltung
verwenden.
1
c
a
Den Hochdruckauslass des Ge-
rätes (1) kann an einen serien-
gemäßen Hochdruckschlauch
(a) oder an eine Rohrleitung
mit fi xen Zapfstellen (c) ange-
schlossen werden.
6
1
+
-
A
B
1
2 3
4
5
6
7
8 9
10
11
12
13 14 15
5
MITSUBISHI
4
Pump plc
3
2
A2
1
2 T1
F5
• Die Erdleitung gemäß den
Gesetzen überprüfen und
messen.
• Das andere Ende der Netz-
anschlussleitung an eine
vorschriftsmäßige elektrische
Installation anschließen.
Sicherstellen, dass die Leitung
zwischen der festen Installation
und dem Gerät korrekt geführt
und entlastet worden ist, und
dass die Isolation nicht beschä-
digt worden ist.
Siehe auch 1 Wichtige Sicher-
heitshinweise !
WICHTIG: Beim Anschluss an
eine Rohrleitung muss immer
eine fl exible Schlauchverbin-
dung - Bestellnr. 6300843 - am
Hochdruckanschluss des Ge-
rätes (1) montiert werden.
Setzen Sie sich bitte mit Ihrem
Nilfi sk-Händler in Verbindung
für weitere Informationen über
Shclauchdimensionen.
Es empfi ehlt sich eventuelle
Rohrleitungen von einem Nilfi sk
geschulten Servicetechniker
ausführen zu lassen.
SH SOLAR E, D
L1
3
L2
5
L3
T
4
T2
6 T3
39
