DE

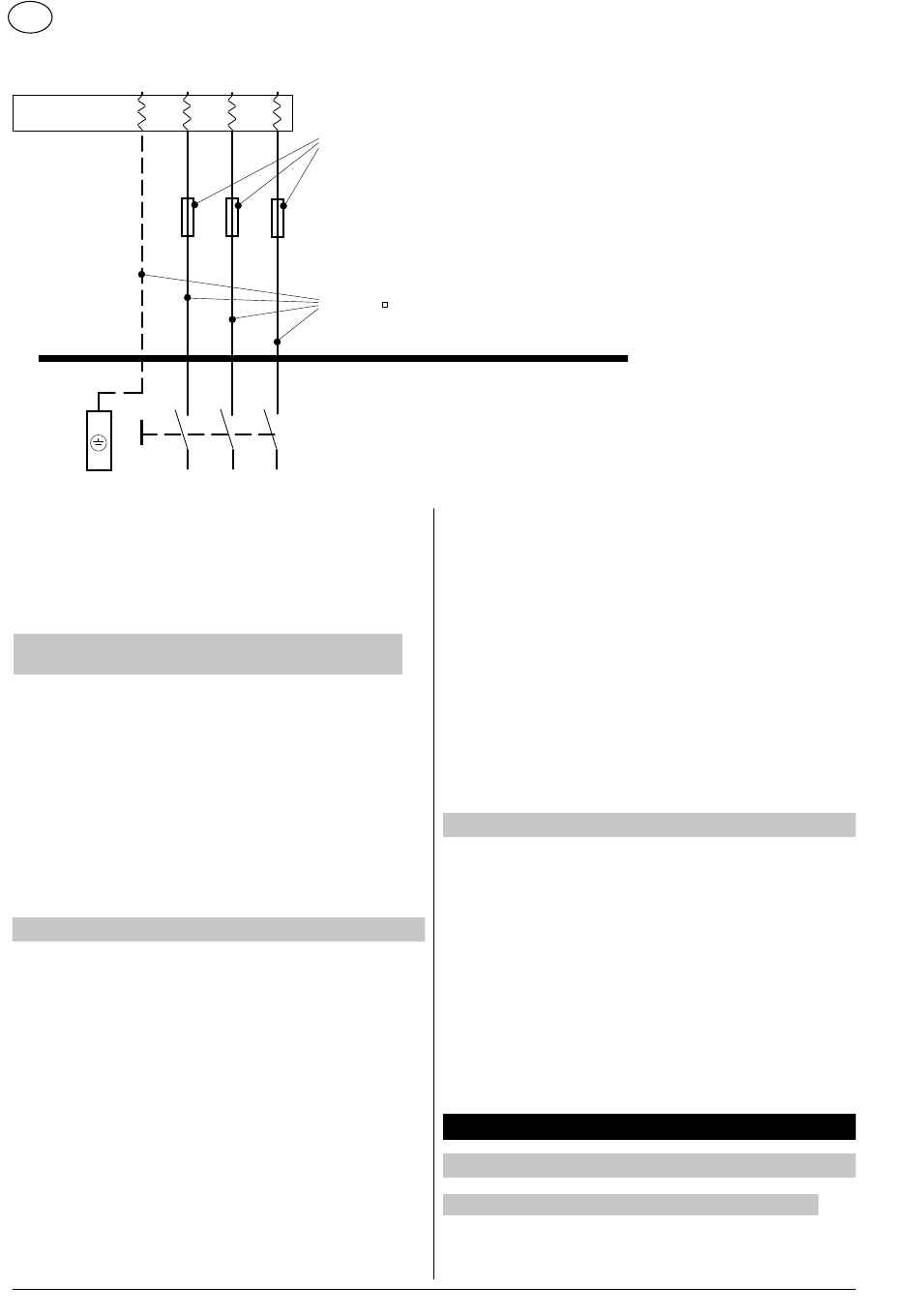

L1
PE
FI-Schutzschal-
ter
PE
Kabelverschraubung an die Rückseite der E-Box (1) ange-
schlossen werden. Die Kabel L1 – L2 – L3 werden mit dem
Hauptschalter –S1 verbunden, die Verbindungspunkte 2 – 4
– 6 mit dem Schalter. Das Erdungskabel wird an der Haupt-
Erdungsklemme neben dem Hauptschalter angebracht.
A.4.2 Erstes Einschalten des Hauptschalters bei
verbundener Hauptspannungsversorgung
Öff nen Sie vor dem Einschalten des Hauptschalters die
E-Box und prüfen Sie folgende Punkte.
• Messen Sie die Eingangsspannung und vergleichen Sie
diese mit dentechnischen Daten des Geräts.
• Schalten Sie die Unterbrechungsschalter -F1, -F2 und
-F3 ein.
• Aktivieren Sie die Überlast-Sicherungen für die MPUs und
die Frequenzinverter -F4 bis -F10.
• Schließen Sie die E-Box und drehen Sie die beiden
Schlösser mithilfe des mitgelieferten Schlüssels in die
geschlossene Stellung.
A.5 Hochdruckanschluss
WICHTIG:Verwenden Sie beim Anschluss einer Leitung
immer den fl exiblen Schlauch vom Auslass des Geräts.
Der Auslass kann an eine Leitung mit starren Auslasspunkten
montiert werden.
Die Pumpenstation und Auslasspunkte sollten so positioniert
werden, dass die Leitungen so kurz wie möglich gehalten
werden können.
• Die Leitung sollte mit möglichst wenigen Biegungen
auskommen.
• In manchen Fällen kann es sinnvoll sein, die Leitungen zur
Pumpstation aufzuteilen, damit die Wege für hohe Mengen
an Wasser möglichst kurz bleiben. Eine zentrale Position
der Pumpenstation in der Nähe der Auslasspunkte würde
zudem schmalere Leitungen ermöglichen.
• Leitungen sollten an Wänden mit Beton oder Kacheln
entlang geführt werden. Ist dies nicht möglich, sollten
16
L2
L3
max. 125 A
max. 35
SPANNUNGS-
VERSORGUNG
SC DELTA Steuerungssystem
verstärkende Maßnahmen ergriff en werden (Verstärkungs-
bleche oder Ähnliches).
• Die Leitungen sollten so gelegt werden, dass Schäden
vermieden werden (Kollision, Frost, Korrosion).
• Die Leitungen sollten zur Inspektion gut sichtbar und
zugänglich verlegt werden. Die Leitungen dürfen nicht in
Wände oder Böden integriert werden. Achten Sie bei der
Durchführung durch Wände darauf, dass die Leitungen
durch Führungsbuchsen verlaufen.
• Die Auslasspunkte sollten möglichst nah am Betriebspunkt
positioniert sein, damit eine bevorzugte Schlauchlänge
von 20 Metern gegeben ist.
Es wird empfohlen, die Leitungen von einem autorisierten
Nilfi sk Servicetechniker vorbereiten zu lassen.
A.6 Entlüftung
Starten Sie das Gerät und öff nen Sie alle Hochdruckventile
an der Leitung, bis sämtliche Luft entwichen ist. Beginnen
Sie mit dem am weitesten entfernten Ventil.
Beachten Sie, dass das Ventil vor dem nächsten Öff nen
für kurze Zeit geschlossen bleiben muss. Dies dient dazu,
dass der Leckage-Stop beim Entlüften der Leitungen nicht
aktiviert wird.
Hinweis!Das Gerät wurde möglicherweise in der Fabrik mit
Frostschutzmittel behandelt. Sollte sich Frostschutzmittel im
Gerät befi nden, fangen Sie die ersten Liter auf, bis klares
Wasser austritt. Sammeln Sie das Wasser zur Wiederver-
wendung in einem Behälter.
B.1 Anschlüsse
B.1.1 Hochdruckschlauch am Leitungssystem
Der Nilfi sk Hochdruckschlauch mit aufgedrucktem ma-
ximalem Arbeitsdruck und Höchsttemperatur muss per
B - Betrieb
Übersetzung der Originalanleitung
SC DELTA
