Die SPS
Deklarieren der logischen Adressen und der Zugriffsart
Betriebsanleitung XCx-micro Steuereinheiten Version 03/08

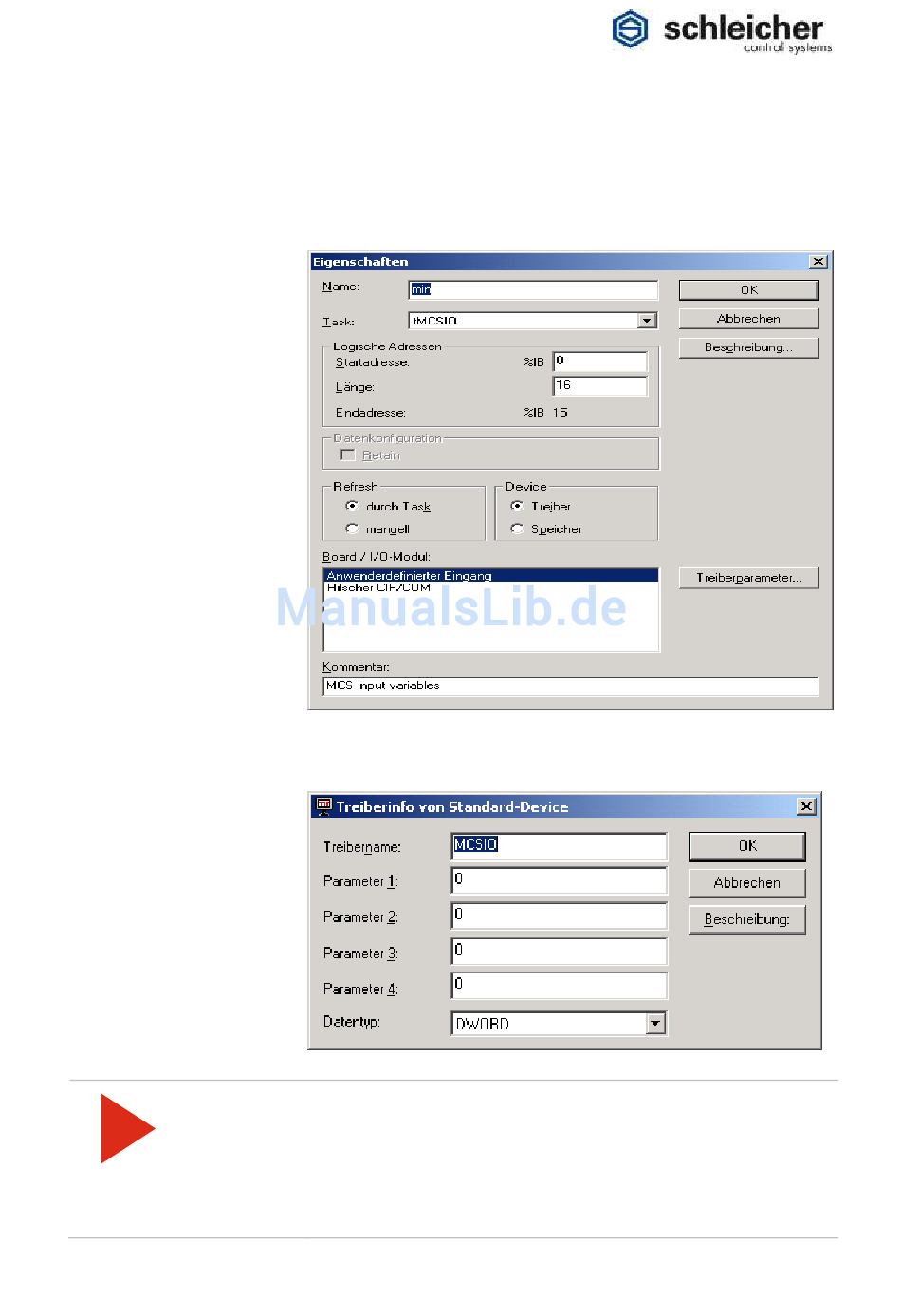

In den Eigenschaften der I/O-Gruppen werden die logischen Adressen
und die Zugriffsart für die I/O-Gruppen deklariert.
Hier werden die E/A Adressen der I/O-Module bzw. die Netzwerk-E/
A-Daten einem Speicherbereich im SPS-Speicher zugewiesen.
Daneben wird die Art des Zugriffs (byte-, wort- oder doppelwortweise)
festgelegt wird. Ein Beispiel ist in der folgenden Abbildung dargestellt:
In den Treiberparamtern steht , ob die Eingangs- und Ausgangsdaten
byteweise, wortweise oder doppelwortweise gelesen bzw.
geschrieben werden:
Wenn der Zugriff wortweise erfolgen soll, dann müssen die Anzahl der
Eingangs- bzw. Ausgangsbytes sowie die Adresse des ersten Bytes
gradzahlig sein.
Wenn der Zugriff doppelwortweise erfolgen soll, dann müssen die
Anzahl der Eingangs- bzw. Ausgangsbytes sowie die Adresse des
ersten Bytes ein Vielfaches von 4 sein.
39
